Echo Bear Cat 77510-00 - Manual (Página 2)

Hoja de instrucciones

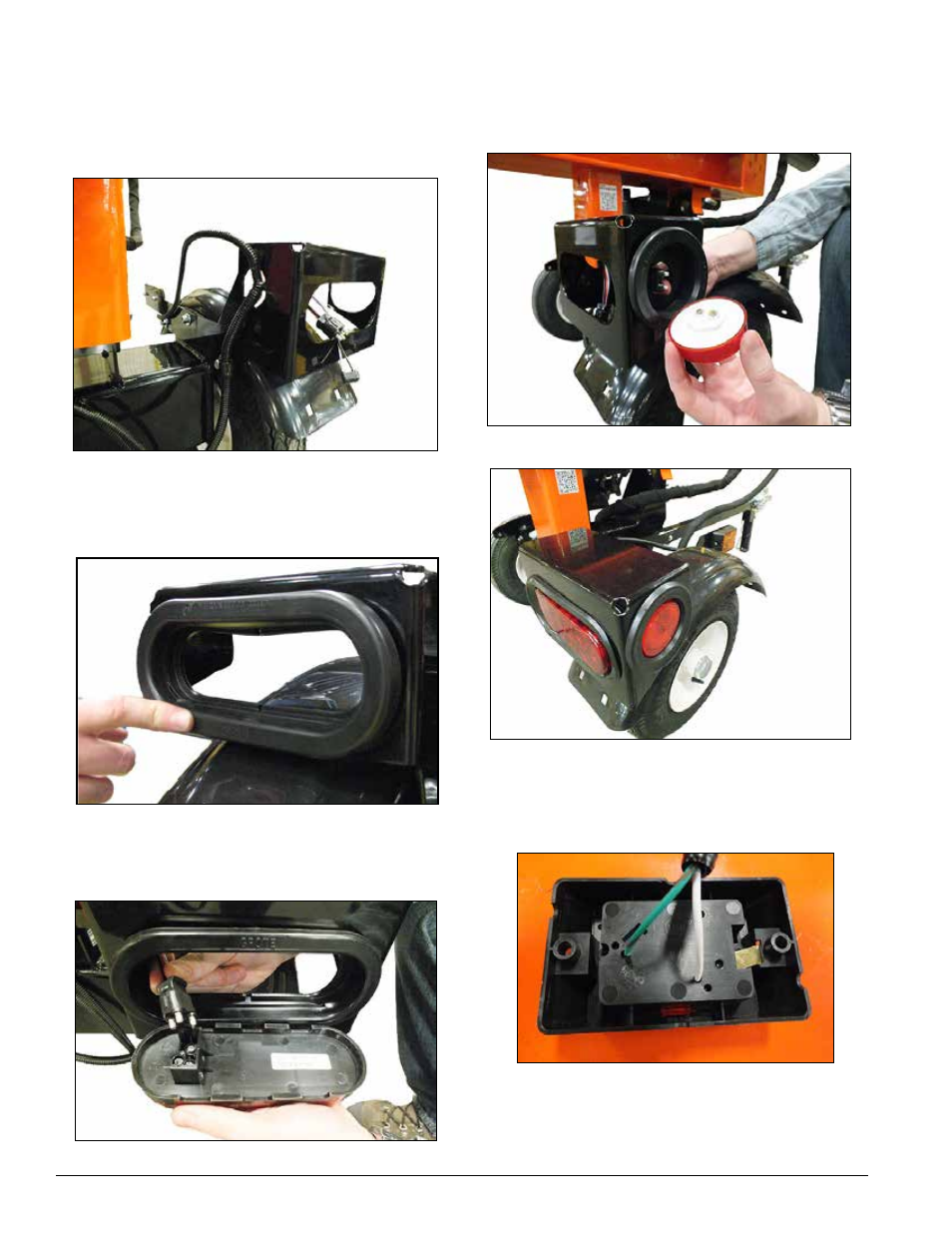

Figura 6
Figura 7
Figura 8
Figura 9
4. Es necesario encaminar el conector de la luz trasera
rotulado con una etiqueta con la palabra "GREEN"
("VERDE") hacia el conjunto de luces traseras derechas
(mirando la máquina desde atrás). Es necesario encaminar
el conector de la luz trasera rotulado con una etiqueta con
la palabra "YELLOW" ("AMARILLO") hacia el conjunto de
luces traseras izquierdas.
5. Con los extremos del arnés ahora en posición, inserte los
anillos aislantes de caucho ovalados de la luz trasera en su
posición para colocar los soportes de la luz.
Fig.11. Cables verde y blanco encaminados a la luz amarilla
derecha y cables amarillo y blanco encaminados a la luz
amarilla izquierda.
Figura 10
7. Ahora presione la luz en el anillo aislante de caucho y
presione el conjunto de luz y anillo en el agujero ovalado
del soporte.
8. Repita los pasos 6 y7 para la luz de posición redonda.
9. A continuación, conecte los cables verde y blanco del arnés
en la parte posterior de la luz de posición amarilla como se
ilustra en la Fig.11, y fije la luz al soporte.
6. Encamine los extremos del conector del arnés a través del
anillo aislante y conéctelos a la luz trasera enchufando el
conector de tres patas en la parte posterior de la luz.
