24 CHIPEADORAS DE 8 PULG. CON GUÍA GIRATORIA
SERVICIO Y MANTENIMIENTO
antEs dE insPECCionar o rEaLiZar tarEas dE sErViCio En CUaLQUiEr PartE dE Esta MÁQUina, aPagUE La FUEntE dE aLiMEntaCiÓn,
dEsConECtE La hidrÁULiCa, abra EL EsCUdo Y asEgÚrEsE dE QUE todas Las PartEs MÓViLEs sE haYan dEtEnido Por CoMPLEto.
advertencia
La altura de las ruedas traseras rodillo se puede ajustar para
proporcionar más apoyo a la base del remolque. Verifique
periódicamente las ruedas de rodillo traseras y asegúrese de que
estén en contacto con la base de la guía giratoria. si existe una
separación, ajuste las ruedas. si la máquina vibra excesivamente
al ser remolcada, también será necesario ajustar las ruedas de
rodillo traseras.
Para ajustar las ruedas de rodillo traseras:
haga girar el conducto de alimentación hasta que quede 1.
arriba del enganche y se trabe en posición.
Empuje hacia abajo el conducto de alimentación y continúe
2.
aplicando presión mientras ajusta las ruedas.
afloje el perno hexagonal de 5/8 x 2-1/2” (16 mm x 64 mm)
3.
que fija la rueda al bastidor.
ajuste la rueda hacia arriba hasta que apoye en la base del
4.
remolque.
ajuste el perno hexagonal de 5/8 x 2-1/2” (16 mm x 64 mm)
5.
con el par de torsión adecuado.
repita el procedimiento para la segunda rueda de rodillo.
6.
Verifique el freno de la guía giratoria y, de ser necesario, 7.
ajústelo (vea la sección 5.17).
Verifique periódicamente el freno de la guía giratoria para
asegurarse de que sujete correctamente la base de la guía.
Para ajustar el freno de la guía giratoria:
retire la cubierta del freno. Para ello, retire los cuatro (4) 1.
pernos hexagonales de 5/16 x 5/8” (8 mm x 16 mm).
afloje los dos (2) pernos de 5/16 x 5/8” (8 mm x 16 mm) que
2.
se muestran a continuación.
ajuste el freno verticalmente desplazando la manija hacia
3.
arriba o hacia abajo, según sea necesario.
Vuelva a ajustar los pernos de 5/16 x 5/8” (8 mm x 16 mm).
4.
haga girar la guía giratoria y verifique el freno en cinco o seis 5.
lugares, para comprobar que la sujeción sea adecuada.
El freno debe quedar suficientemente apretado como para
inmovilizar la base de la guía giratoria al aplicarlo, pero permitir
que la base gire libremente al soltarlo. si es necesario efectuar
alguna corrección, vuelva al paso 2.
5.16 verifique la separaciÓn de las
ruedas de rodillo
5.17 ajuste del freno de la GuÍa
Giratoria
AFLOJE LOS
PERNOS
AJUSTE
EL FRENO
RUEDAS DE
RODILLO TRASERAS
AFLOJE LOS
PERNOS

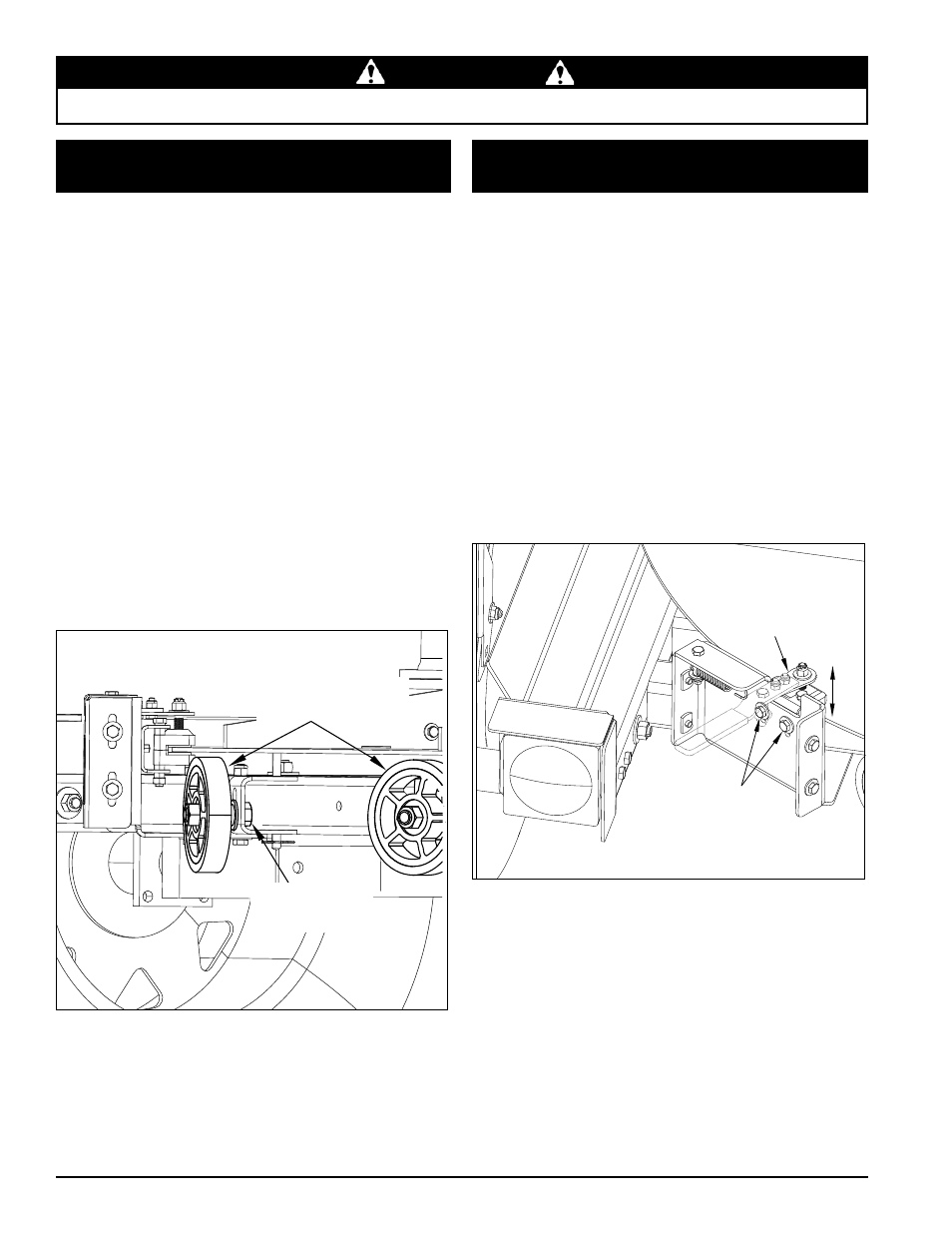

Figura 5.7 - Verifique la separación de las ruedas
de rodillo traseras
Figura 5.8 - Ajuste del freno de la guía giratoria
