6 CHIPEADORAS DE 8 PULG. CON GUÍA GIRATORIA
sección
Montaje
2.1 neuMáticos y llantas
2.2 enGanche del reMolque
2
Monte los neumáticos y las llantas al eje con las tuercas 1.
de la rueda.
Fije los soportes de guardabarros al remolque usando los
2.
tres pernos hexagonales de 1/2” x 3-1/2” (13 mm x 89 mm)
y las correspondientes arandelas y tuercas.
Fije los guardabarros a los soportes de guardabarros usando
3.
cuatro bulones con cabeza de hongo de 3/8” x 1” (10 mm x
25 mm) y las correspondientes arandelas y tuercas.
Modelos europeos:
Pase los cables de conexión por el tubo de enganche y 1.
deslice el tubo de enganche en el bastidor del remolque.
asegúrelo usando dos pernos de 1/2” x 4-1/2” (13 mm x 114
mm) y las correspondientes arandelas y tuercas (provistas
en el kit del propietario).
deslice el acoplador de enganche en el tubo de enganche
2.
desde la parte superior y asegúrelo usando pernos de 1/2”
(13 mm) y las correspondientes arandelas y tuercas
Pase los cables de conexión por el bucle metálico en el lado
3.
inferior del acoplador.
2.3 estabilizador trasero
Ve r i f i q u e q u e e l
estabilizador trasero
esté instalado. Para
ajustar el estabilizador
t r a s e r o , d e s l i c e
e l e s t a b i l i z a d o r
e n e l s o p o r t e
correspondiente bajo
la parte posterior
del bastidor de la
chipeadora. ajuste
el estabilizador y
asegúrelo con la clavija
de presión provista.
Modelos no europeos:
Pase los cables de conexión por el tubo de enganche y deslice
el tubo de enganche en el bastidor del remolque. asegúrelo
usando dos pernos de 1/2” x 4-1/2” (13 mm x 114 mm) y las
correspondientes arandelas y tuercas (provistas en el kit del
propietario).
advertencia
no opere esta unidad si el conducto de la chipeadora no está
correctamente instalado. Las cuchillas rotatorias de corte
pueden causar lesiones personales graves.
2.4 conducto de la chipeadora
Monte el conducto de la chipeadora a la carcasa de la 1.
chipeadora usando ocho pernos de 3/8” x 1” (10 mm x 25
mm) y tuercas de seguridad. Use tres pernos en cada lateral
y dos en el fondo (Figura 2.2).
Para insertar los pernos superiores, gire el rodillo de 2.
alimentación hasta que las ranuras (una de cada lado) del
rodillo de alimentación estén alineadas con los agujeros de
los pernos superiores.
Conecte los tres cables que vienen del conducto de 3.
alimentación hacia los conectores que están situados debajo
del rodillo de alimentación.

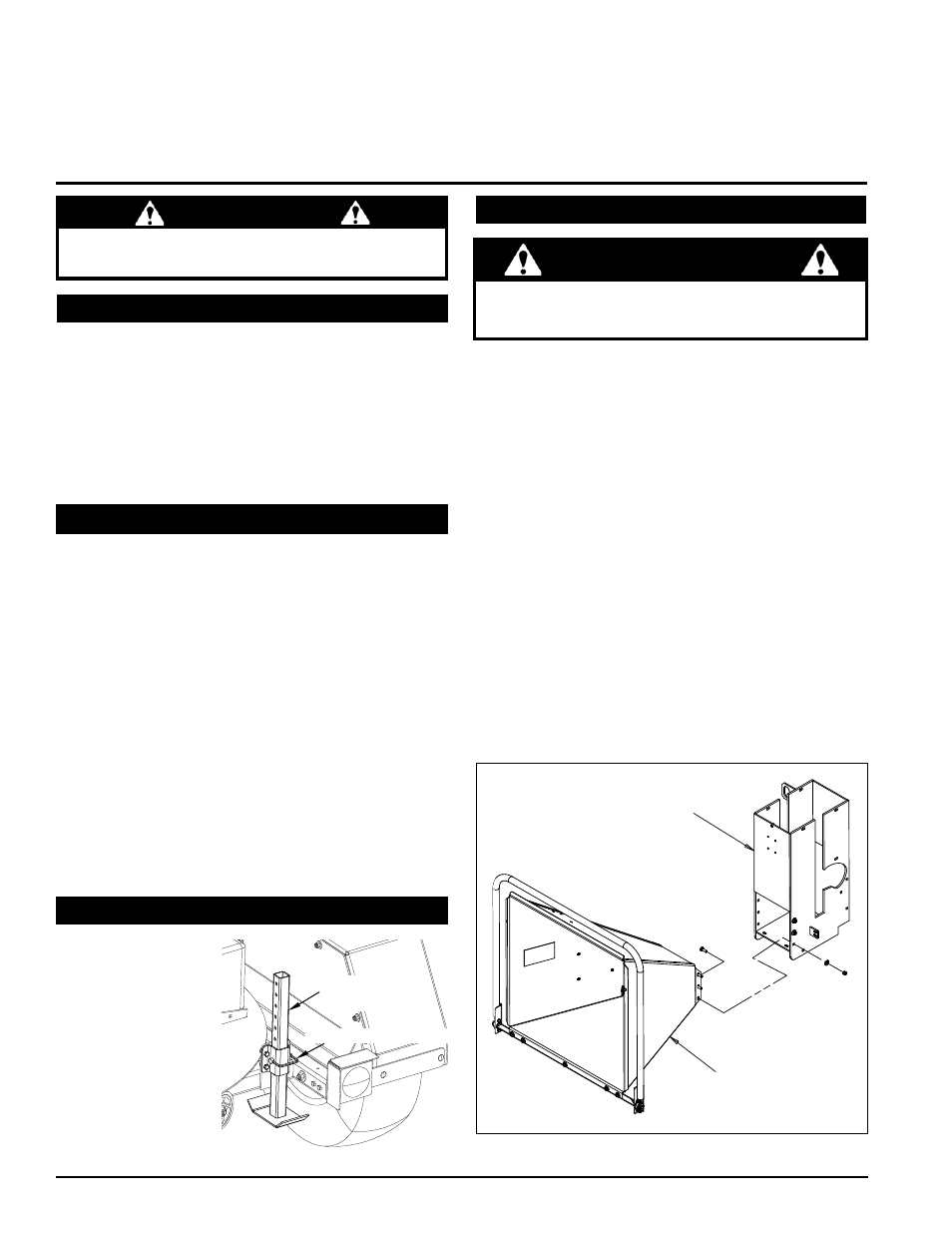

Figura 2.2 - Montaje del conducto de la chipeadora
CONDUCTO DE LA
ALIMENTACIÓN HIDRÁULICA
CHIPEADORA
advertencia
si cayeran pernos o tuercas dentro de la máquina,
asegúrese de retirarlos antes de arrancar la misma.
ESTABILIZADOR
TRASERO
CLAVIJA DE PRESIÓN
Figura 2.1
