20 CHIPEADORAS DE 8 PULG. CON GUÍA GIRATORIA
SERVICIO Y MANTENIMIENTO
antEs dE insPECCionar o rEaLiZar tarEas dE sErViCio En CUaLQUiEr PartE dE Esta MÁQUina, aPagUE La FUEntE dE aLiMEntaCiÓn,
dEsConECtE La hidrÁULiCa, abra EL EsCUdo Y asEgÚrEsE dE QUE todas Las PartEs MÓViLEs sE haYan dEtEnido Por CoMPLEto.
advertencia
5.10.2 reeMplazo de correa de
accionaMiento hidráulica
Verifique el estado de la correa de accionamiento anualmente o
después de cada 25 horas de operación, lo que ocurra primero. si
la correa de accionamiento está agrietada, deshilachada, gastada
o estirada, reemplácela. siga el procedimiento que se indica a
continuación para reemplazar la correa de accionamiento:
Con una llave aleje la pequeña polea loca de la correa 1.
hidráulica para liberar la tensión.
retire la correa de accionamiento hidráulico de la polea de
2.
accionamiento en el motor y en la bomba hidráulica.
Con una llave acerque la pequeña polea loca hacia el centro
3.
de la chipeadora.
instale la correa de accionamiento hidráulico sobre la bomba
4.
hidráulica, en el lado exterior de la polea loca y sobre la polea
de accionamiento del motor (figura 5.5).
Libere la polea loca para aplicar tensión a la correa de
5.
accionamiento de la bomba hidráulica.
5.10.3 ajuste de correas de
accionaMiento
baje la manija del embrague 1.
afloje el perno en la fijación del motor. no Lo rEtirE. 2.
Verifique que los pernos de tensionado de la correa en la 3.
placa de montaje del motor están ajustados contra el montaje
del motor.
afloje los cuatro pernos de fijación del motor.
4.
gire en forma alternada cada uno de los pernos de 5.
tensionado de la correa una misma cantidad de vueltas en
el sentido de las agujas del reloj hasta que la deflexión en el
centro de la correa sea de 7/16” (11 mm) cuando se aplique
una carga de 20 libras (9 kg) contra la correa (Figura 5.6).
Verifique la alineación de las poleas usando un borde recto
6.
y ajustando el perno adecuado de tensionado de la correa
si fuese necesario.
ajuste los cuatro pernos de montaje del motor con el par
7.
motor adecuado.
ajuste el perno en la fijación del motor.
8.
Levante la manija del embrague, arranque el motor y baje 9.
la manija del embrague para probar las unidades. ajuste las
poleas y la tensión de la correa según se necesite.

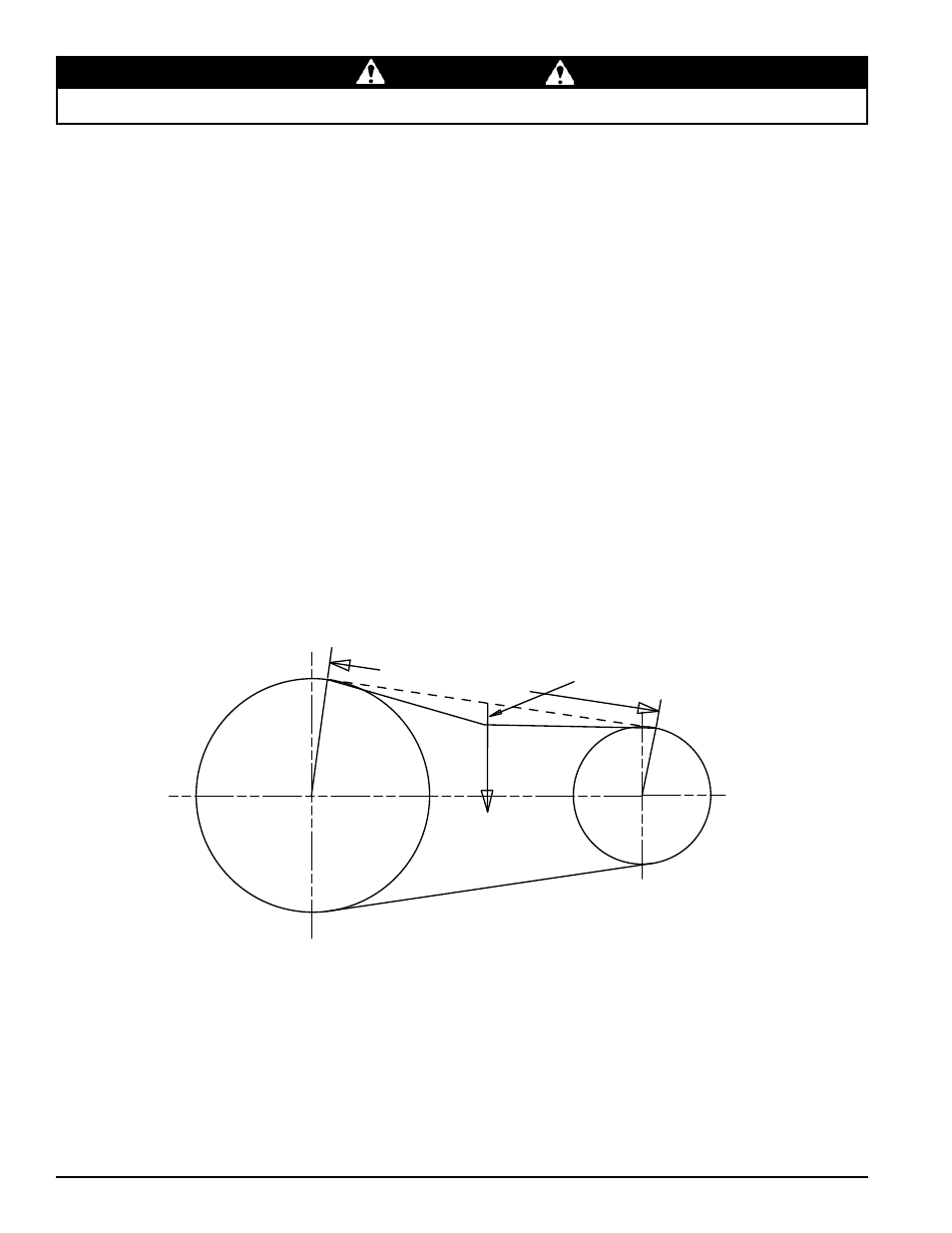

Figura 5.6 - Tensión de la correa de accionamiento
DEFLEXIÓN DE
7/16 PULG. (11 MM)
FUERZA
20 LIBRAS (9 KG)
LONGITUD DE LUZ
