CHIPEADORAS DE 8 PULG. CON GUÍA GIRATORIA
esp
añol
MONTAJE
asegúrese de posicionar el borde de la bandeja de extensión
por detrás del borde del conducto de la chipeadora. Esto
provee una superficie más plana y evita las obstrucciones al
alimentar la máquina.
nota
2.6 tubo de descarGa
Fije el tubo de descarga a la brida de montaje del bastidor
1.
de la chipeadora. La mitad de la abrazadera de montaje ya
está fijada al tubo. deslice el tubo en la brida y apriete los
pernos para asegurarlo.
instale la segunda mitad de la abrazadera al tubo y a la
2.
brida.
Engrase la boquilla y ajuste completamente las tuercas.
3.
afloje cada tuerca una vuelta e intente girar el tubo. si el
4.
mismo no gira libremente, afloje cada tuerca media vuelta
hasta que el tubo gire libremente.
gire el tubo 360 grados y bloquéelo en su sitio con la manija
5.
para asegurarse de que está montado correctamente.
Mantenga las tuercas tan ajustadas como se pueda mientras
se mantiene la libertad de giro del tubo de descarga.
nota
SEGUNDA
MITAD DE LA
ABRAZADERA
BOQUILLA

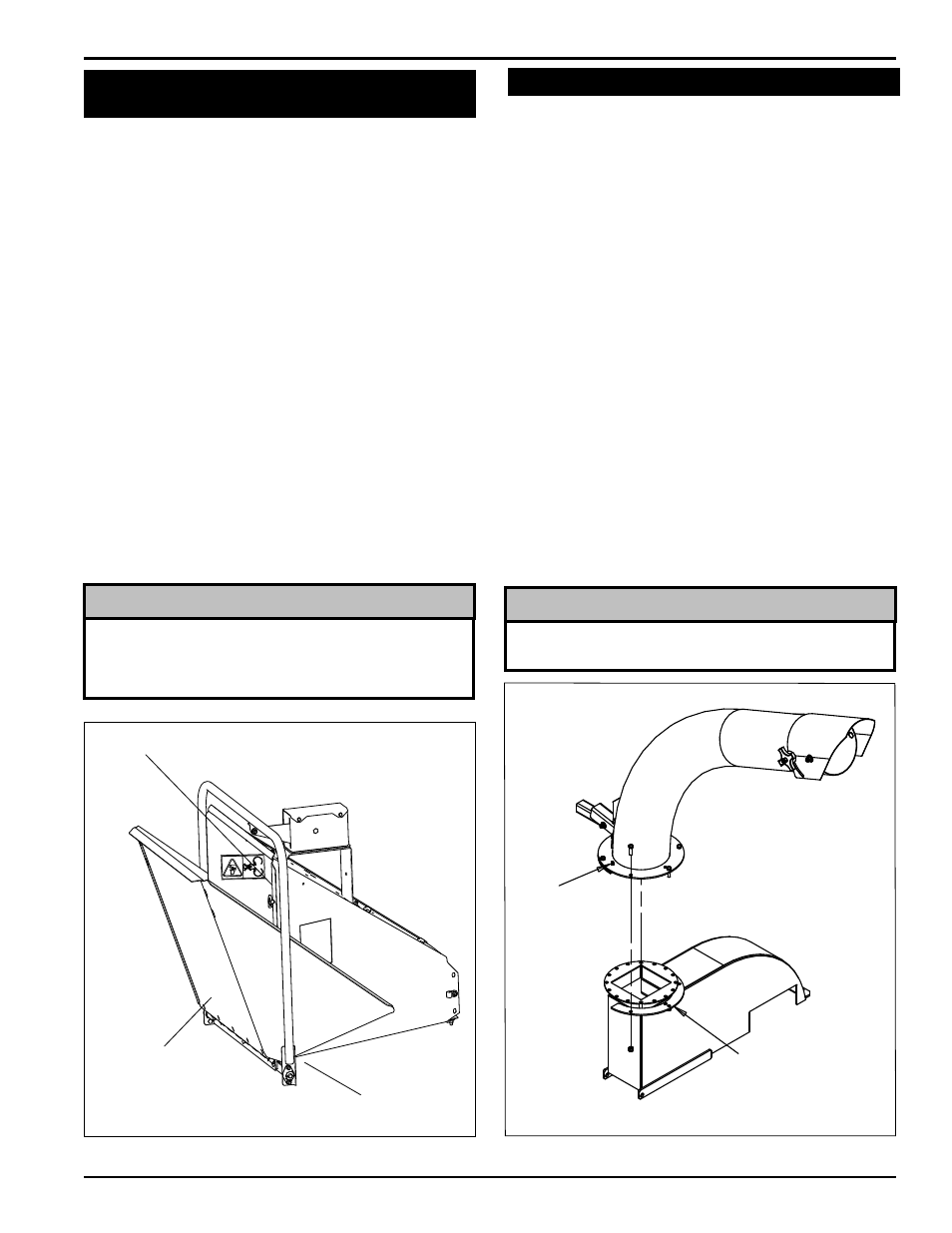

Figura 2.4 - Montaje del tubo de descarga
2.5 fijaciÓn de la bandeja de
eXtensiÓn
incline la bandeja de extensión hacia arriba, de modo que
1.
el fondo de la bandeja esté orientado hacia afuera (Figura
2.3). deslice los rebordes de la bandeja de extensión entre
la bisagra de extensión y los rebordes del conducto de la
chipeadora.
incline la bandeja de extensión hacia abajo hasta que ésta
2.
se apoye sobre la bisagra de extensión y los rebordes de
la bandeja de extensión entren en contacto con la parte
posterior de los rebordes del conducto de la chipeadora.
inserte cinco pernos con cabeza de hongo de 3/8 pulg. (10
3.
mm) x 1 pulg. (25 mm) del kit del propietario a través de la
bandeja y la bisagra de la extensión. asegure los pernos
con arandelas y tuercas cubiertas de nylon desde la parte
inferior.
Fije la pieza soldada del soporte del conducto al agujero
4.
central del conducto de la chipeadora con el perno
existente.
REBORDE DE LA
BANDEJA DE EXTENSIÓN
BISAGRA DE
EXTENSIÓN
REBORDE DEL CONDUCTO DE LA CHIPEADORA
Fig. 2.3 Fijación de la bandeja de extensión
