CHIPEADORAS DE 8 PULG. CON GUÍA GIRATORIA
esp
añol
SERVICIO Y MANTENIMIENTO
antEs dE insPECCionar o rEaLiZar tarEas dE sErViCio En CUaLQUiEr PartE dE Esta MÁQUina, aPagUE La FUEntE dE aLiMEntaCiÓn,
dEsConECtE La hidrÁULiCa, abra EL EsCUdo Y asEgÚrEsE dE QUE todas Las PartEs MÓViLEs sE haYan dEtEnido Por CoMPLEto.
advertencia

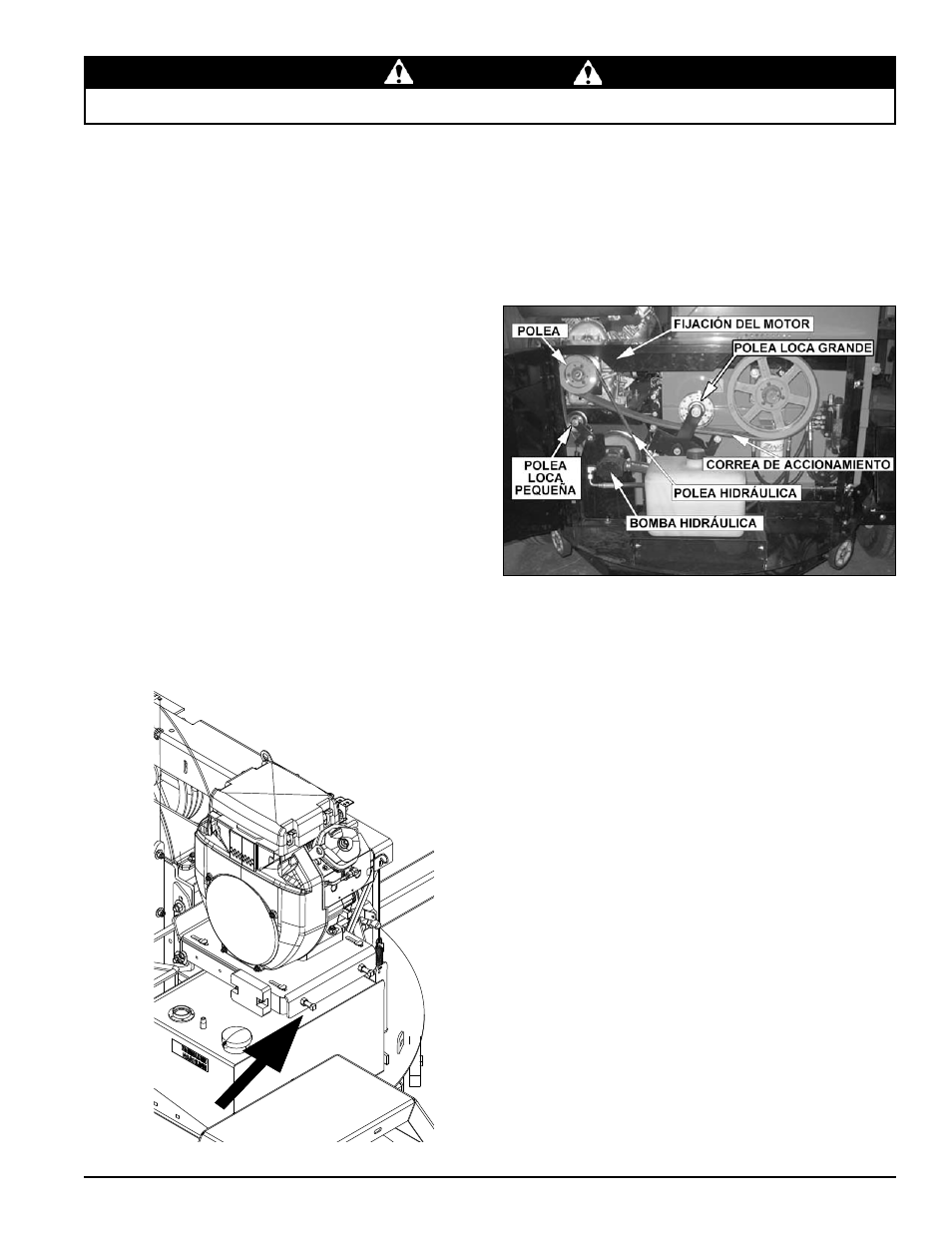

Figura 5.5 - Correa de accionamiento
retire la correa de accionamiento hidráulico de la polea de
9.
accionamiento en el motor.
retire la vieja correa de accionamiento del disco e instale
10.
la nueva correa de accionamiento del disco en el motor y
la polea grande.
instale la polea loca grande.
11.
baje la manija del embrague para acoplar la correa de
12.
accionamiento.
gire en forma alternada cada uno de los pernos de
13.
tensionado de la correa una misma cantidad de vueltas en
el sentido de las agujas del reloj hasta que la deflexión en el
centro de la correa sea de 7/16” (11 mm) cuando se aplique
una carga de 20 libras (9 kg) contra la correa (Figura 5.6).
Verifique la alineación de las poleas usando un borde recto
14.
y ajuste los tornillos de tensionado de la correa si fuese
necesario.
ajuste los cuatro pernos de montaje del motor con el par
15.
motor adecuado.
apriete los pernos que aseguran los actuadores de la correa
16.
al motor. debería haber una separación de 0.028” (0,7 mm)
entre la correa de accionamiento y los accionamientos
cuando la correa está engranada.
ajuste el perno en la fijación del motor.
17.
Con una llave acerque la pequeña polea loca hacia el centro
18.
de la chipeadora.
instale la correa de accionamiento hidráulico sobre la bomba
19.
hidráulica (en el lado exterior de la polea loca) y sobre la
polea de accionamiento del motor (figura 5.5).
Libere la polea loca para aplicar tensión a la correa de
20.
accionamiento de la bomba hidráulica.
Levante la manija del embrague, arranque el motor y baje
21.
la manija del embrague para probar las unidades. ajuste las
poleas y la tensión de la correa según se necesite.
Pernos de tensionado
