16 CHIPEADORAS DE 8 PULG. CON GUÍA GIRATORIA
SERVICIO Y MANTENIMIENTO
antEs dE insPECCionar o rEaLiZar tarEas dE sErViCio En CUaLQUiEr PartE dE Esta MÁQUina, aPagUE La FUEntE dE aLiMEntaCiÓn,
dEsConECtE La hidrÁULiCa, abra EL EsCUdo Y asEgÚrEsE dE QUE todas Las PartEs MÓViLEs sE haYan dEtEnido Por CoMPLEto.
advertencia
¡Las cuchillas chipeadoras son filosas! sea precavido al
trabajar en una máquina para evitar lesiones.
advertencia
retire los dos pernos de retención de 3/8” (10 mm) que 1.
aseguran la cubierta de acceso al montaje del bastidor
principal.
incline la cubierta de acceso para permitir el acceso al 2.
disco. gire el disco de modo que los pernos que sujetan
las cuchillas de la chipeadora estén accesibles.
instale el bloqueo del disco (sección 5.2). ahora el disco está 3.
sujeto para retirar las cuchillas. Para acceder a las cuchillas
restantes, retire el punzón o destornillador y reposicione
el disco. regrese el punzón o destornillador al agujero de
bloqueo del disco.
retire los dos pernos que sujetan la cuchilla al disco. Las 4.
piezas metálicas se pueden volver a usar. repita la oper-
ación para la cuchilla restante.
Las hojas tienen dos filos y se pueden invertir una vez antes 5.
de afilarlas.
5.3 cuchillas chipeadoras
5.2 bloqueo de disco
siga los pasos indicados para instalar el bloqueo del disco:
hay un agujero en la tapa del eje, el eje de la envoltura del 1.
disco y un agujero coincidente en el soporte montado en el
lado delantero del cojinete del disco.
gire el montaje del disco hasta que el agujero en el eje de
2.
la envoltura del disco se alinee con los agujeros en la tapa
del eje del disco y en el soporte.
instale un punzón o destornillador en la tapa del eje del
3.
disco, el soporte y el eje.
retire el punzón o destornillador cuando se haya completado
4.
el servicio o mantenimiento.
MONTAJE DEL DISCO
AGUJERO DE
BLOQUEO
DEL DISCO
TAPA DEL EJE
AGUJERO COINCIDENTE
EN EL EJE DE LA ENVOLTURA
DEL DISCO

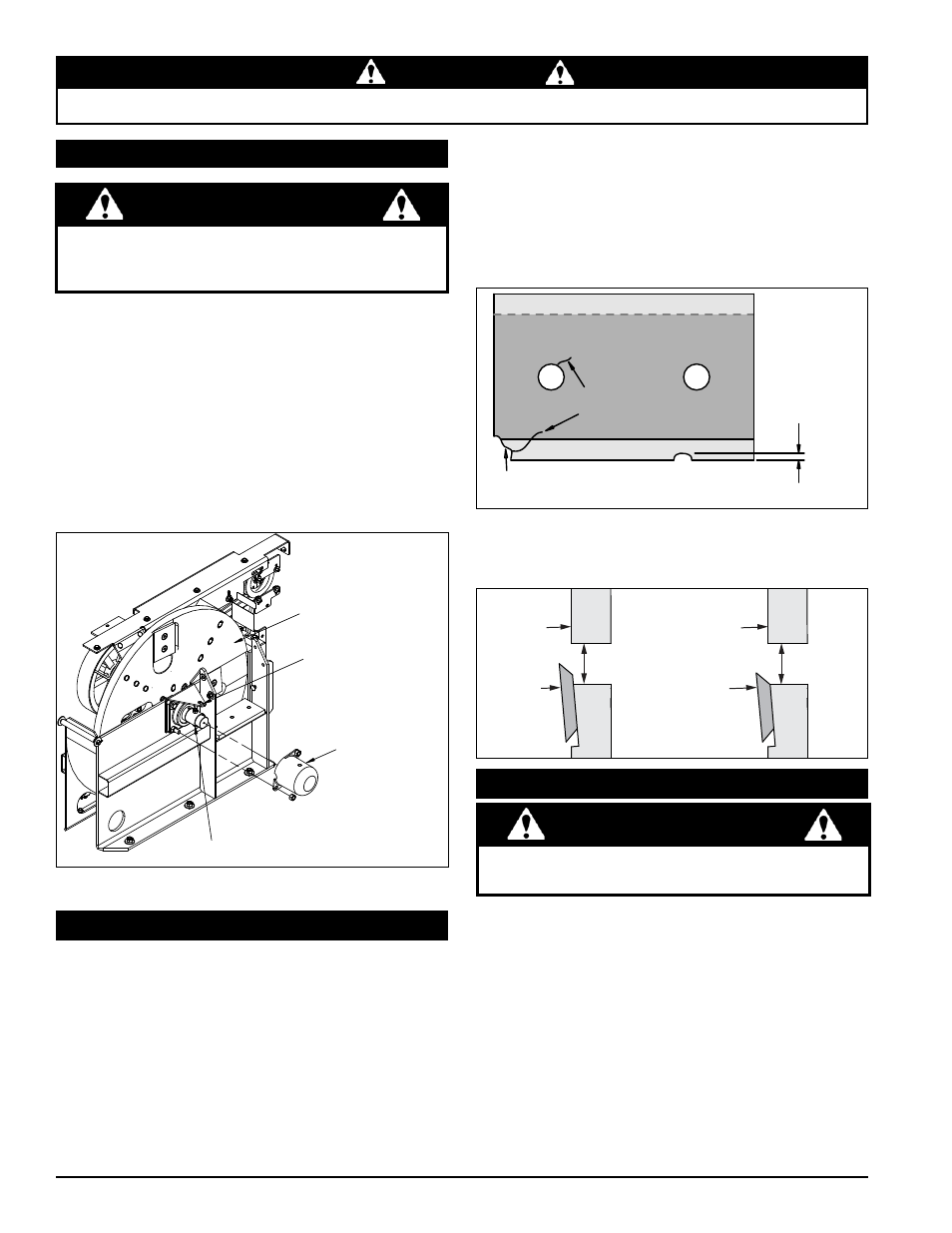

Figura 5.1 - Bloqueo del disco
El montaje del disco tiene un mecanismo de bloqueo. al
trabajar en el montaje del disco, use el mecanismo de bloqueo
en todo momento.
advertencia
Las cuchillas chipeadoras eventualmente se desafilarán,
dificultando el picado y agregando un esfuerzo adicional a la
máquina. verifique el filo de las cuchillas cada
5 - 15 horas de operaciÓn y afÍlelas seGún sea
necesario.
La luz del controlador destellará un código amarillo cada 15 horas
como recordatorio para verificar las cuchillas chipeadoras. Para
restablecer el controlador, vea la sección 6.
Es necesario afilar las cuchillas si:
La máquina vibra intensamente al ingresar material en la •
chipeadora.
Las ramas de diámetro pequeño no se introducen solas. •
Los trozos se descargan de manera despareja o presentan •
colas fibrosas, especialmente al trocear ramas verdes.
antes de afilar las cuchillas chipeadoras, verifique si hay daños
permanentes. reemplace la cuchilla si:
hay grietas, esquinas rotas o mellas mayores que 1/8” (3 •
mm) (ver abajo).
MELLA MAYOR
QUE 1/8” (3 mm)
GRIETA MAYOR
QUE 1/8” (3 mm)
ESQUINA
ROTA
NUEVA
CUCHILLA
RANURA
DE PICADO
DISCO DE
CHIPEADORA
RANURA
DE PICADO
DISCO DE
CHIPEADORA
CUCHILLA
ES DEMASIADO
CORTA, DEBE
REEMPLAZARSE
5.4 retiro de las cuchillas
La base del filo cortante está gastada o ha sido afilada •
nuevamente de modo que ya no se extiende más allá de
la ranura troceadora (ver abajo).
