17

CHIPEADORAS DE 8 PULG. CON GUÍA GIRATORIA

esp
añol

SERVICIO Y MANTENIMIENTO

antEs dE insPECCionar o rEaLiZar tarEas dE sErViCio En CUaLQUiEr PartE dE Esta MÁQUina, aPagUE La FUEntE dE aLiMEntaCiÓn,

dEsConECtE La hidrÁULiCa, abra EL EsCUdo Y asEgÚrEsE dE QUE todas Las PartEs MÓViLEs sE haYan dEtEnido Por CoMPLEto.

advertencia

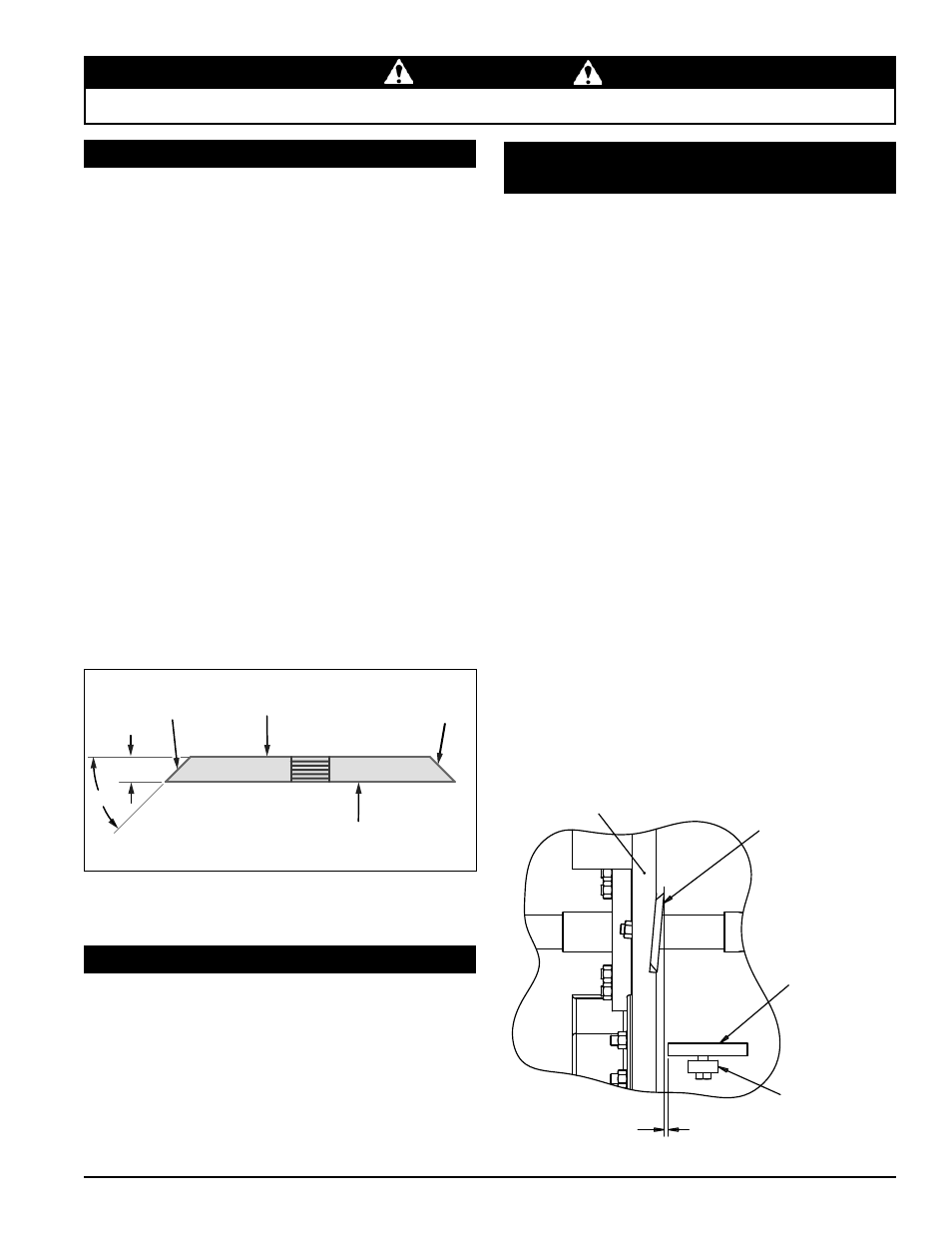

Figura 5.2 - Superficies de las cuchillas chipeadoras

Las cuchillas chipeadoras deberían tener una holgura de 1/16

pulgada (1,6 mm) a 1/8 pulgada (3,2 mm) respecto del bloque de

la chipeadora ubicado directamente por debajo del conducto de la

chipeadora (Figura 5.3). Para regular la holgura de las cuchillas,

proceda como se indica:

retire los dos pernos de 3/8” (10 mm) que aseguran la

1.

cubierta de acceso al bastidor principal. incline la cubierta

de acceso para permitir el acceso al bloque.

afloje los tres pernos de 1/2” (13 mm) que sujetan el bloque

2.

de la chipeadora al bastidor.

Mida la holgura que hay entre las cuchillas chipeadoras y el

3.

bloque de picado desde el interior de la carcasa. ajuste hacia

adentro o hacia afuera hasta lograr la medida deseada.

Verifique la holgura en todas las cuchillas.

4.

ajuste los pernos en el bloque de picado a 75 lb pie y reanude

5.

la operación.

si el borde del bloque de picado está dañado o gastado

6.

en forma despareja, retire los tres pernos que sujetan el

bloque y use uno de los otros tres bordes. regule a la

medida correcta.

instale el bloqueo del disco (sección 5.2). ahora el disco

1.

está sujeto para instalar las cuchillas.
Coloque una cuchilla en el disco y fíjela con las piezas me-

2.

tálicas originales. aplique un par de torsión de 120 lb-pie

(162 nm). repita la operación para la otra cuchilla.
baje la cubierta de acceso, asegúrela a la carcasa de la

3.

chipeadora con dos pernos de retención de 3/8” (10 mm).
retire el bloqueo del disco.

4.

5.5 afilaMiento de las cuchillas

Figura 5.3 - Cuchilla chipeadora / Holgura del bloque

CUCHILLA

CHIPEADORA

ROTOR

BLOQUE

ESPACIADOR

DEL BLOQUE

1/16”-1/8”

Las cuchillas se pueden amolar en una amoladora de banco o

las puede amolar un profesional.

nunca afile o amole las superficies de montaje de las

1.

cuchillas. Esto hará que gire el borde y se dañará la cuchilla,

ocasionando un rendimiento de picado inadecuado.
Vuelva a amolar el borde en ángulo de las cuchillas

2.

chipeadoras a 45 grados (Figura 5.2). asegúrese de

usar algún tipo de accesorio para sostener la cuchilla

correctamente en el ángulo adecuado.
sea cuidadoso en el amolado de modo que la cuchilla no se

3.

recaliente y cambie de color. Esto eliminará las propiedades

del tratamiento térmico.
Use tiempos de amolado cortos y enfríe con agua o algún

4.

tipo de refrigerante líquido.
retire la misma cantidad de cada cuchilla para mantener el

5.

equilibrio del disco.
Las imperfecciones pequeñas tales como mellas, rebabas

6.

sobre la parte plana de la cuchilla no afectarán el rendimiento

de picado de la máquina.
Para cuchillas que han sido afiladas repetidas veces,

7.

asegúrese de que la superficie afilada se extienda más allá

de la abertura de la ranura chipeadora. si no se extiende más

allá de la abertura, se deberán reemplazar las cuchillas.

45

˚

.50”

SUPERFICIE

AFILADA

SUPERFICIE DE

MONTAJE NO AFILAR

SUPERFICIE

AFILADA

SUPERFICIE DE

MONTAJE NO AFILAR

5.6 instalaciÓn de las cuchillas

5.7 estableciMiento de holGura en

cuchilla chipeadora
