Manual de instrucciones 6

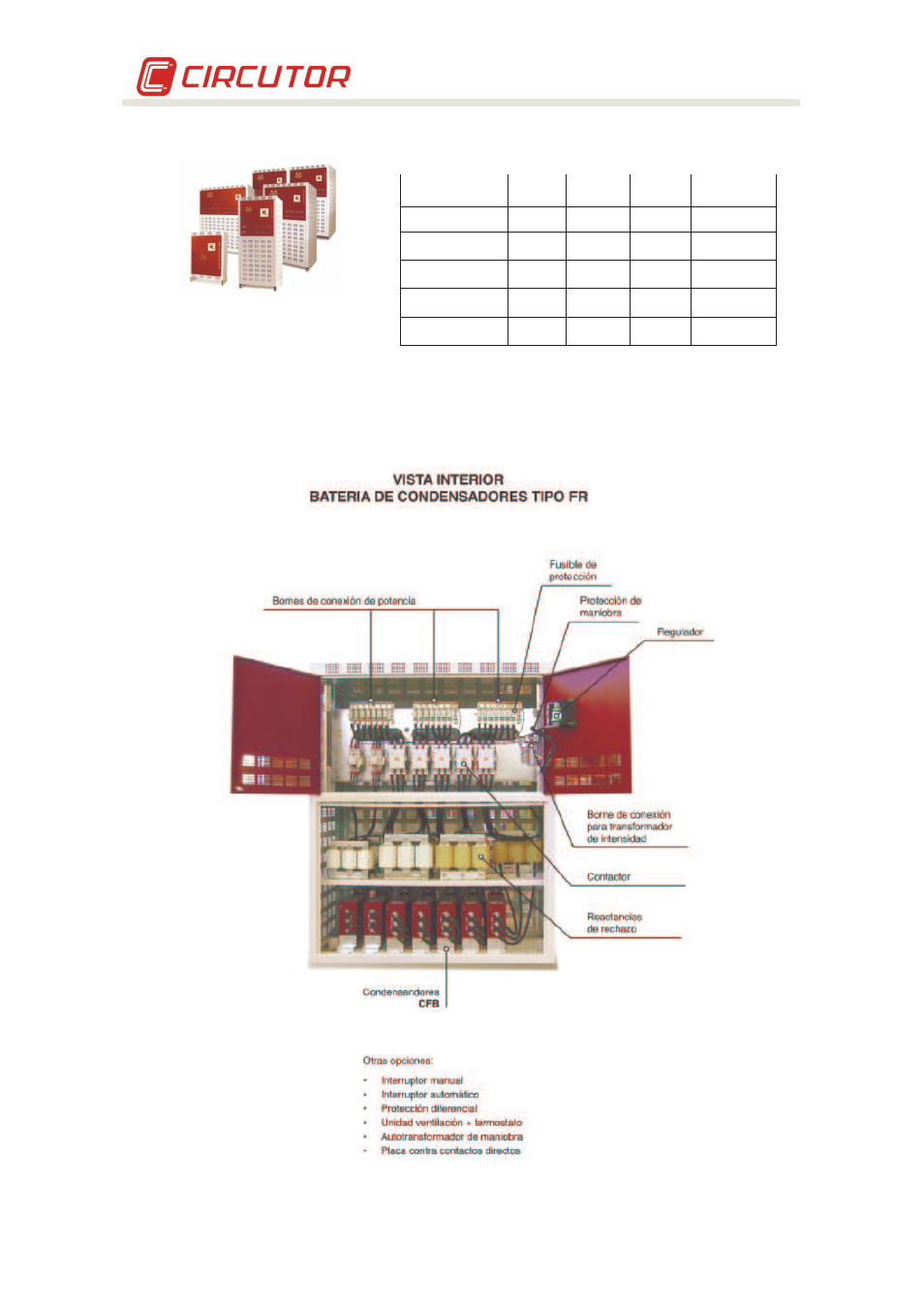

4.5 Dimensiones exteriores y pesos.
Dimensiones (mm)
Modelo Ancho Alto (*) Fondo
Peso máx.
(kg)
FRS 700 1000 380 215
FR4 800 1900 650 460
FR6 1100 1900 650 685
FR8 1500 1900 650 1000
Fig. 4-2.- Dimensiones
FR12 2200 1900 650 1389
(*)
Dimensiones máximas
4.6 Componentes de las baterías
En la Fig. 4-3 pueden verse los distintos modelos de baterias con filtros y los componentes
esenciales de las mismas. Nótese que algunos elementos de protección son opcionales.
Fig. 4-3 .- Componentes de las baterias FR
