Manual de instrucciones 4
Para la descarga y desplazamiento del equipo se debe utilizar una carretilla elevadora con palas,
que deberían abarcar toda la profundidad de la base. En su defecto, las palas deben ser lo
suficiente largas como para soportar toda la profundidad del equipo. Las palas de sustentación
deben ser planas y apoyar firmemente en la base. El armario debe elevarse apoyando las palas
por debajo del perfil que soporta el equipo. (Fig. 3-2).
Debido a la repartición desigual de cargas dentro del equipo puede que el centro
de gravedad esté desplazado respecto al centro del armario. Deberán tomarse las
precauciones pertinentes para evitar el vuelco del equipo en caso de maniobras
bruscas.

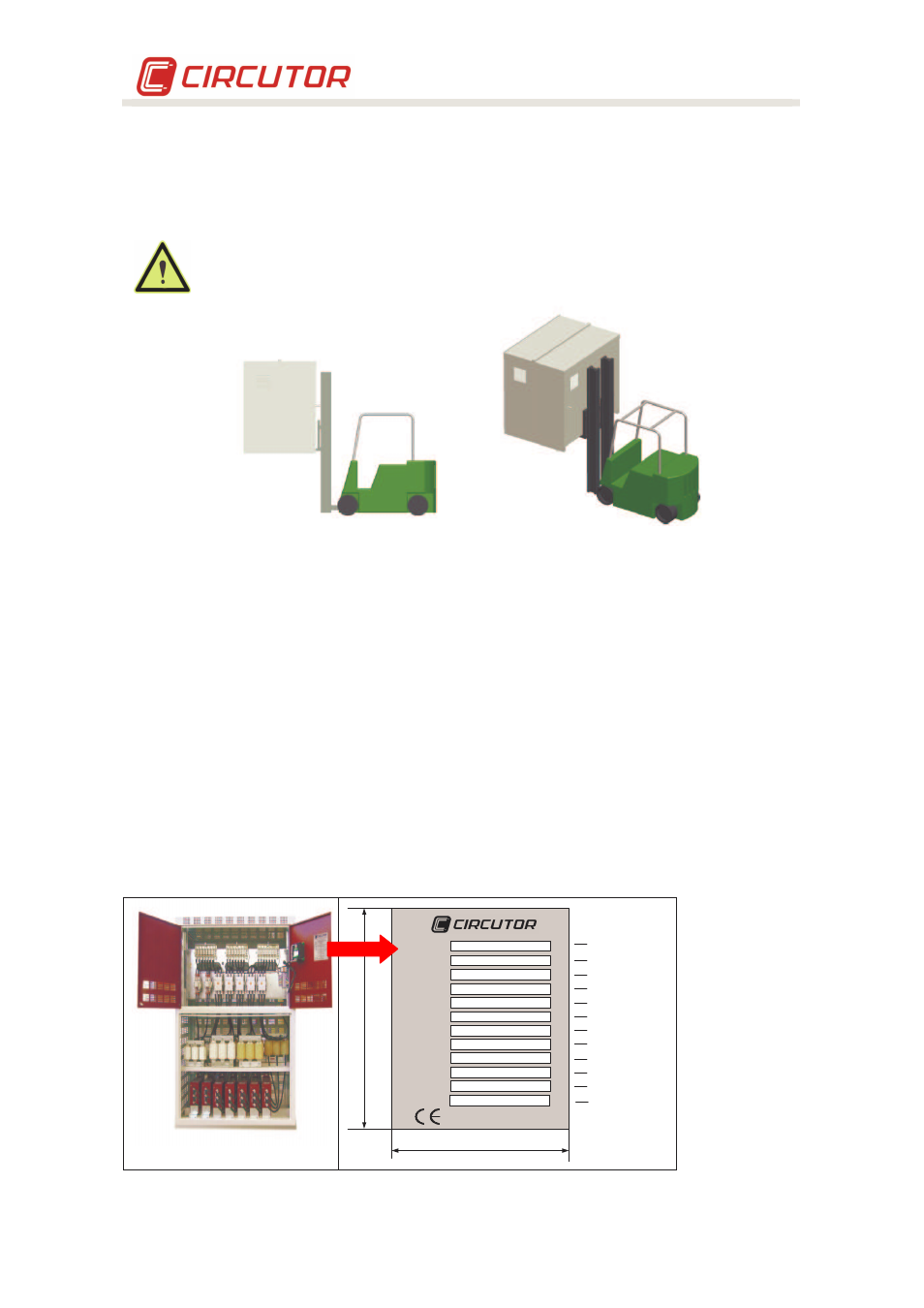

Fig. 3-2 .-Descarga con carretilla elevadora
3.3 Almacenaje
Para el almacenaje de las baterías de condensadores con filtro de rechazo deben seguirse las
siguientes recomendaciones:
- Evitar la colocación sobre superficies irregulares.
- No ubicar en zonas exteriores, húmedas o expuestas a proyección de agua.
- Evitar los focos de calor (máxima temperatura ambiente: 45 ºC)
- Evitar ambientes salinos y corrosivos.
- Evitar la ubicación del equipo en zonas donde se genere mucho polvo o exista
contaminación por agentes químicos u otros tipos de polución.
- No depositar peso encima de los armarios de los equipos.
4 CARACTERÍSTICAS TÉCNICAS
4.1 Etiqueta de características
La etiqueta con todas las características del equipo se encuentra en el interior del mismo y
generalmente junto al regulador de FP (ver Fig. 4-1). Nótese que la batería de filtros contiene el
dato p%, que indica el factor de sintonía del filtro. Este dato es importante para fijar la frecuencia
de resonancia del filtro
Ref.
Cod.
Nr Serie
Q
N
(U
max
)
p% filtro
Norma/Prot
U N /U max /f N
I max
U aux / f N
Temp
I cc
FR8-600-440
R36625
3094701005
600 kvar
50 + 50 + 5x100 kvar
7%
EN-61921, EN-61642 / IP21
3x400 V/440 V/50 Hz
23 A
230 V/50Hz
-25 / +45 ºC
35 kA
Made in UE / Spain
Tipo
Código
Nº de serie
Potencia a Umax
Pasos
% de sobretensión, U
L
/U
Normas filtros, baterias /
Tensión nominal / máxima
Corriente máxima
Tensión de mando (1)
Rango de temperaturas interior armario
Por defecto , salvo petición especial
80 mm
1
0
0
m
m
Fig. 4-1 .- Etiqueta de características
