Manual de instrucciones 9
5.3.5 Conexión del transformador de corriente (TC)
Es necesario colocar un transformador de corriente (TC) exterior a la batería de
filtros, midiendo la corriente total de la carga más la propia de la batería (ver
Fig. 5-3).
El transformador estándar debe tener salida nominal de 5A en el secundario.
Es aconsejable conectar el TC a la fase L1 con el sentido de la corriente de P1 a P2
(ver Fig. 5-3) y conectar el secundario (bornes S1, S2) a los bornes del mismo
nombre de la bateria (ver Fig. 5-3).
Evitar paso de corriente por el primario del TC antes de conectar el secundario a los
bornes S1 S2 de la batería. Si debe instalarse el TC con la instalación en carga,
cortocircuitar S1 y S2 mientras no se conecten a la bateria.
•
El valor de la corriente de primario del TC debe ser igual o algo superior al calibre del
interruptor general de la instalación. Asi pues el TC debe poder medir la máxima intensidad
previsible de ser consumida por la totalidad de las cargas a compensar.

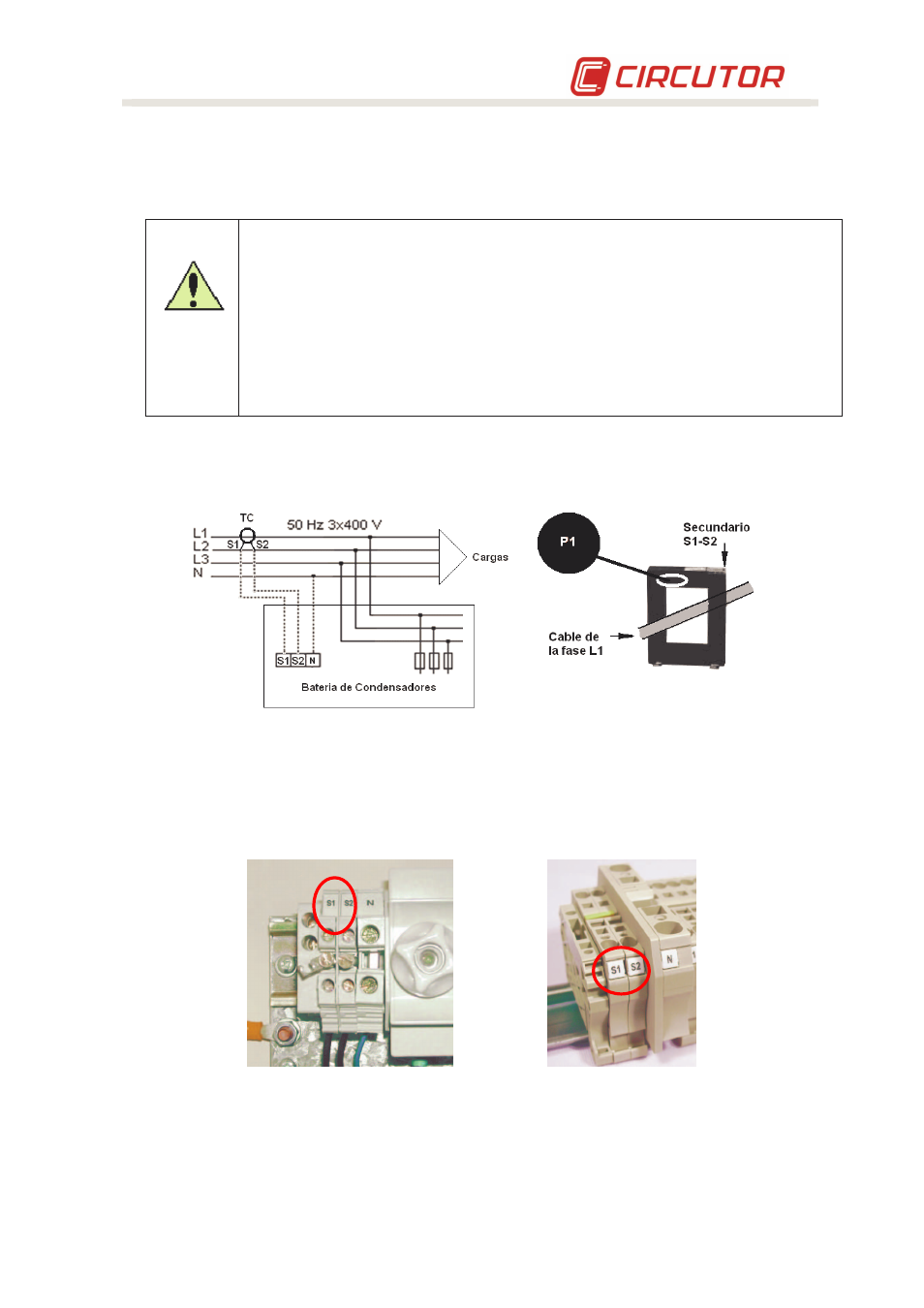

Fig. 5-3 .- Colocación del transformador de corriente (TC) (externo)
•
El punto de conexión del TC para una batería que compensa el conjunto de una instalación es
a continuación del interruptor general de la instalación.
•
Para evitar una atenuación excesiva de la señal, la sección mínima de los cables de
secundario (bornes S1, S2) es recomendable que sea, al menos, de 2,5mm2.
Fig. 5-4 .- Terminales de conexión del TC y Neutro en caso de ser necesario
