Manual de instrucciones 8
5.3.2 Elementos seccionadores y de protección externos
•
Caso de que la batería de filtros no disponga de un interruptor o seccionador interno, deberá
conectarse a una línea que disponga de un interruptor o seccionador externo.
Los elementos de protección, seccionadores y/o interruptores que se añadan
externos a la batería deberán dimensionarse como mínimo para soportar una
corriente 1,5 veces superior a la indicada en la etiqueta (REBT, ITC-BT-48)
En caso de instalar un elemento de protección diferencial dedicado para la
batería, éste debe ser regulable en sensibilidad y retraso del disparo
•
Para baterías de filtros equipadas con un regulador estándar que mida corriente en una sola
fase, es recomendable que el transformador de corriente (TC) esté colocado en la fase que va
a L1 (cable negro). Las salidas S1 y S2 del TC deben conectarse a los bornes del mismo
nombre de la batería. Para más detalles sobre la conexión del TC ver apartado 5.3.5
5.3.3 Tensión auxiliar de mando.
•
Entendemos por circuitos de mando los relacionados con los relés de salida del regulador y
contactores de maniobra de los conjuntos LC del filtro. Estos circuitos suelen ir alimentados a
una tensión auxiliar de 230V CA (caso más común) o en casos especialesd a otras tensiones
como 110V CA (frecuente en caso de baterías a 500V ó a 690V). Existen dos posibles formas
de alimentar el circuito
•
Batería de filtros con tensión auxiliar obtenida de un AUTOTRAFO interno
No requiere conexión del neutro del exterior. La etiqueta indica U
aux
/f … interna
•
Batería de filtros con tensión auxiliar obtenida entre FASE-NEUTRO
Requiere conexión del neutro del exterior al borne N (ver Fig. 5-2 y Fig. 5-4. La etiqueta
indica Uaux/f … (tensión de mando)

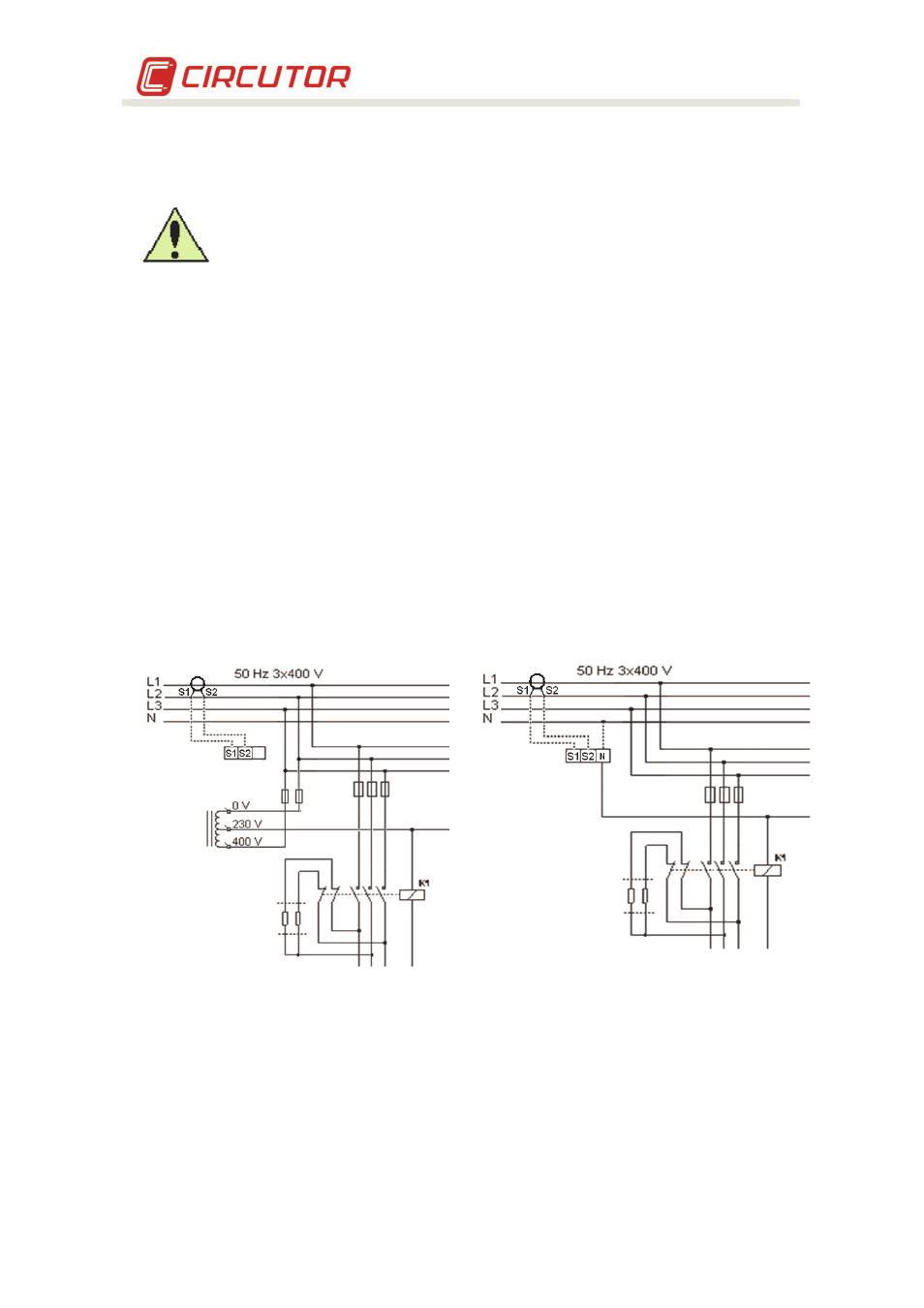

Fig. 5-1 .- Alimentación auxiliar con
autotransformador
Fig. 5-2 .- Alimentación auxiliar con neutro
5.3.4 Conexión del cable de Tierra
•
Conectar el borne de tierra de la batería de filtros alojado en el panel de maniobra del equipo
(ver Fig. 4-3) a la toma de tierra exterior. La sección del cable de tierra se seleccionará según
los límites de intensidades admisibles establecidos en el REBT ( ITC-BT-19 – Instalaciones
interiores ó receptoras).
