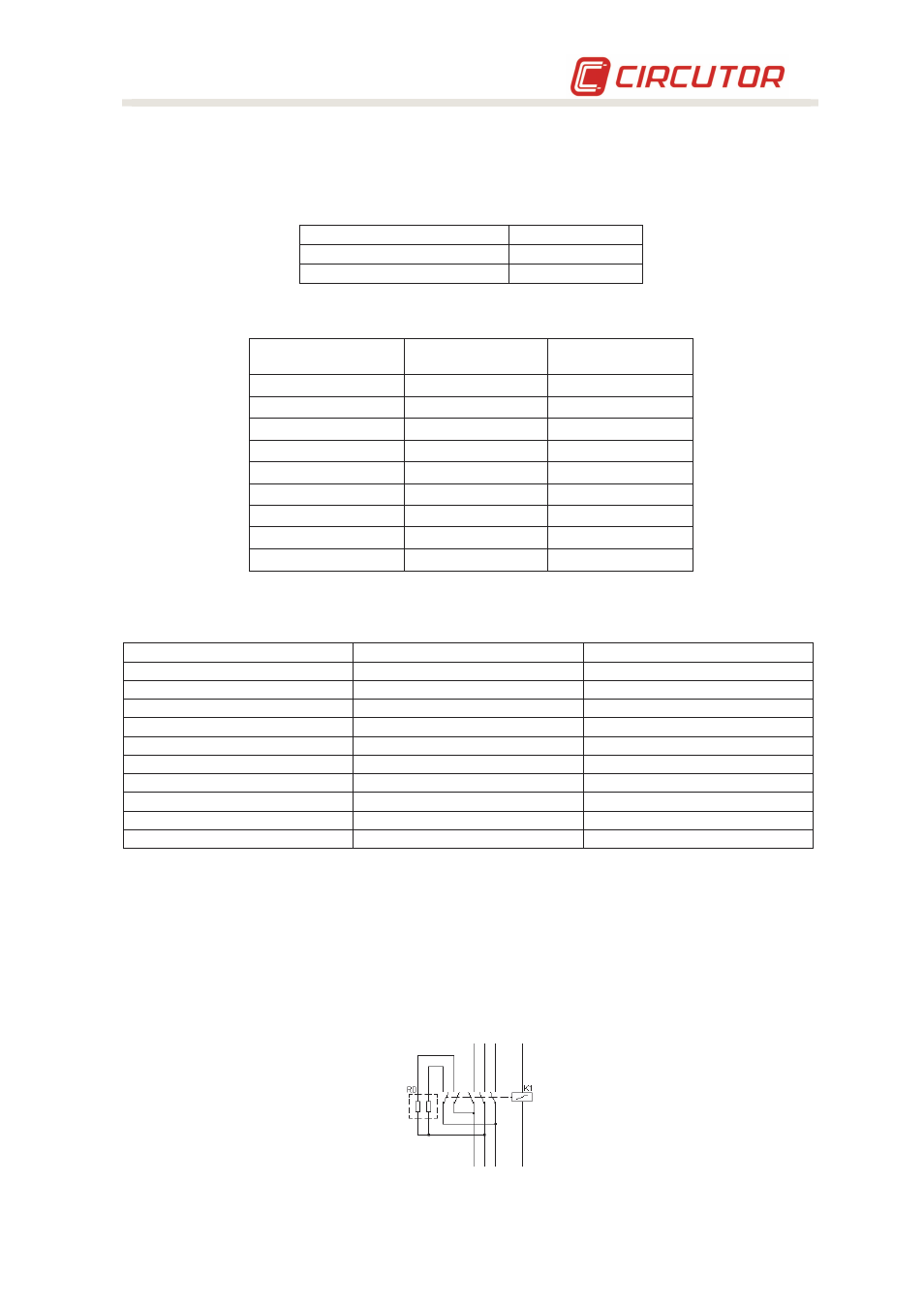

Manual de instrucciones 13
7.2.2 Apriete de las conexiones eléctricas.
•
Las conexiones deben estar apretadas. Los siguientes pares de apriete para las bases de
fusibles y para los contactores son los indicados en las tablas 7-1 y 7-2
Tabla 7-1.- Pares de apriete de cables a las bases de fusibles
BASE FUSIBLE APRIETE (Nm)
NEOZED 63 A 3.6
NH-00 15.2
Tabla 7-2.- Pares de apriete de cables a los bornes de contactores
MODELO
Auxiliares (Nm)
POTENCIA(Nm)
GMC-12 1.3 1.6
GMC-18 1.3 2.2
GMC-32 1.3 2.9
GMC-40 1.3 2.9
GMC-50 1.3 4.5
GMC-65 1.3 4.5
GMC-75 1.3 4.5
GMC-85 1.3 4.5
GMC-150 1.3 9
Tabla 7-3.- Pares de apriete de cables a los bornes de las reactancias
Reactancia Conexión Borne (Nm)
R-5-400 Borne 1,83
R-10-400 Borne 1,83
R-15-400 Borne 1,83
RB-20-400 Pletina 6,2
RB-25-400 Pletina 6,2
RB-30-400 Pletina 15,2
RB-40-400 Pletina 15,2
RB-50-400 Pletina 30
RB-60-400 Pletina 30
RB-80-400 Pletina 30
7.2.3 Puntos clave para la inspección de los contactores.
•
Comprobar que las partes de plástico no están ennegrecidas y no presentan síntomas de
quemadura ni están endurecidas.
•
Comprobar que el cabezal esté bien insertado
•
Comprobar el apriete de cables y terminales según la tabla 7-2
•
Los terminales deben estar limpios.
•
En caso de que la batería incluya resistencias de descarga RD, comprobar que están en buen
estado (no están abiertas ni presentan síntomas de quemadura).
Fig. 7-1 .- Conexión de las resistencias de descarga
