Una vez instalados los cables, desconectar el puente que úne los bornes S1 y S2 de la
batería (ver Fig. 5-5)

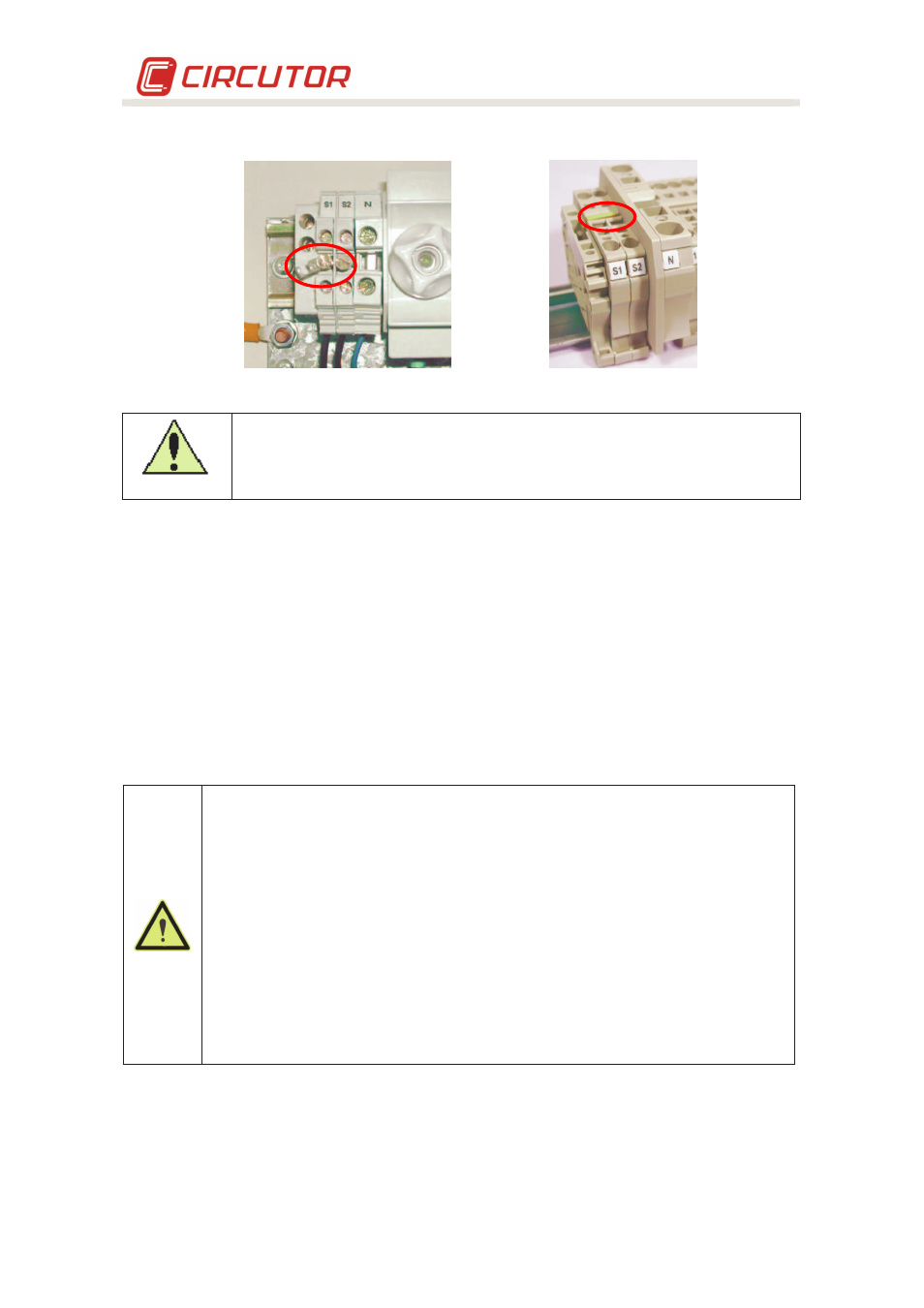

Fig. 5-5 .- Puente para cortocircuitar el secundario del transformador de corriente (TC)
Siempre que se quiera cambiar ó desconectar un transformador de corriente ya
instalado, es importante previamente cerrar el puente que úne S1 y S2.
6 PUESTA EN MARCHA DE UNA BATERIA DE CONDENSADORES CON FILTRO FR
6.1 Antes de iniciar la puesta en marcha
Las baterías automáticas de condensadores con filtro FR incorporan un regulador de factor de
potencia. Previo a la puesta en marcha se ha de tener conocimiento del funcionamiento de dicho
regulador y para ello en todas la baterías se adjunta un manual específico del regulador
empleado. Busque dicho manual y tengalo a mano para la puesta en marcha.
Para realizar el ajuste del regulador incorporado a la batería de condensadores
con filtro y realizar una puesta en marcha óptima, es necesario que el estado de
carga de la instalación sea al menos de un 30% a un 40% de la carga nominal
para la que ha sido dimensionada la batería. Caso de que no llegaran a entrar
todos los escalones puede forzarse la conexión manual para comprobarlos todos.
En momentos de baja carga, no debe conectarse manualmente la totalidad de la
batería, pues en determinados casos podrían llegar a producirse fenómenos de
resonancia con el transformador de potencia de la instalación.
En caso de efectuar conexiones de los pasos LC en modo manual, téngase en
cuenta que es necesario esperar el tiempo de descarga de los condensadores
(indicado en la etiqueta de características de la batería) antes de volver a
conectarlos a la red. En caso contrario podrían arrancar en contraposición de fase
con una tensión de hasta 2xUn provocando puntas de corriente en los
condensadores.
