A continuación se presentan tres ejemplos de posibles opciones de programación.
Ejemplo 1 :
Programación del equipo para trabajar con un caudalímetro con salida de relé de con los si-
guientes parámetros:
Constante del pulso: 1K - 4.3956 dm 3 /pulso = 0.0043956 m 3 /pulso.
Caudal mínimo (Q
min
): 0.02m 3 /h .
La programación de la entrada principal deberá ser:
 tYP1 se configura el tipo de entrada como frecuencia para f<10kHz : FreqL.
 La constante del pulso debe estar en m 3 , pero solo se pueden configurar los 5 dígitos más
significativos.
Si se selecciona el método de conversión como Multiplicación, el valor que se debe
programar en el parámetro constante de conversión sería 0.0044 (introduciendo en el resultado
un error de cálculo del 0.1%).

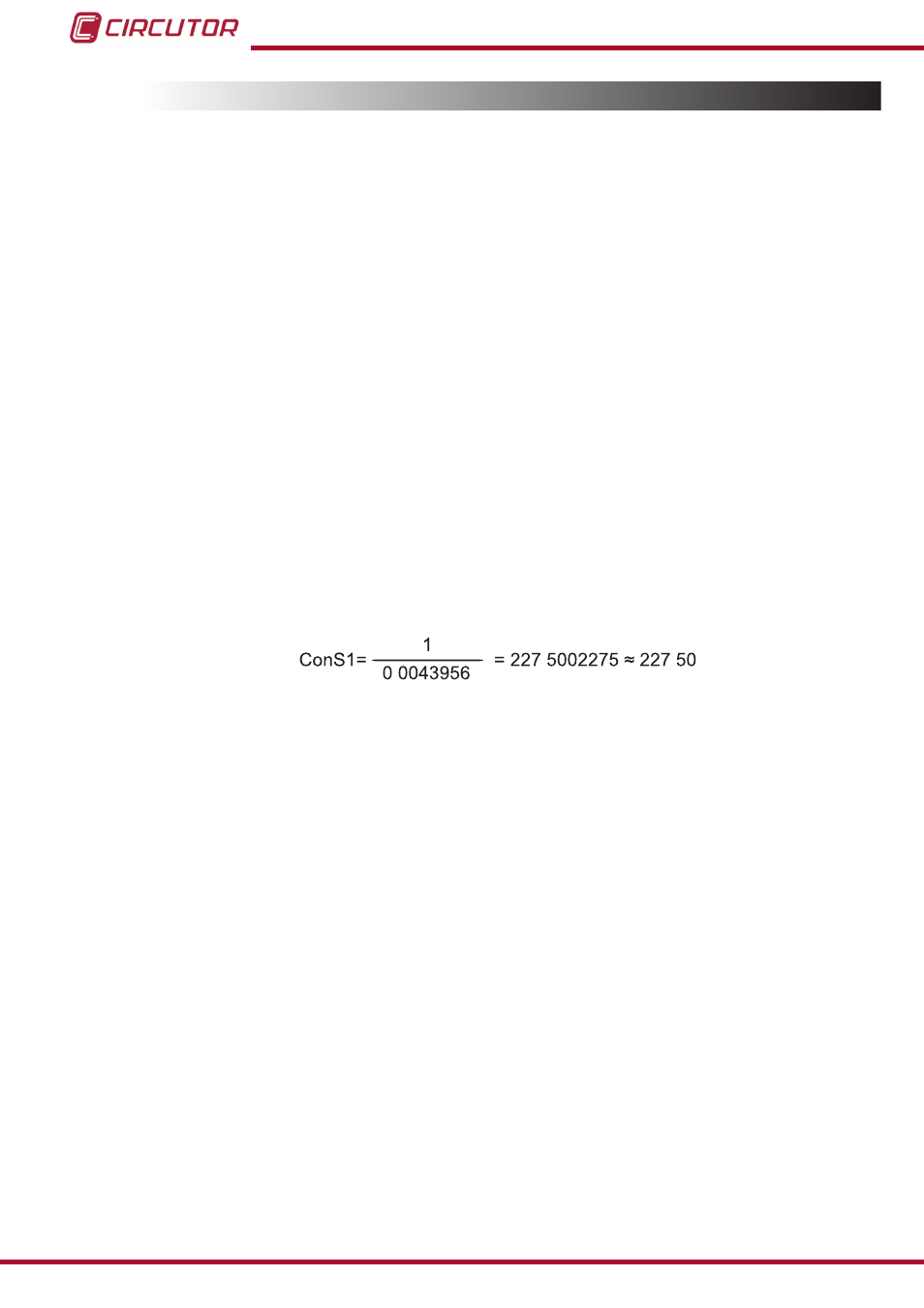

Para reducir el error, se selecciona como División el método de conversión. La constante de
conversión en este caso es:
El error de cálculo disminuye a un 0.0001%.
Configurar SCAL1 a dIv, y Cons1 a 227.50.
 El tiempo mínimo de duración del nivel bajo del pulso de entrada, t_L1, y el tiempo mínimo
de duración del nivel alto del pulso de entrada, t_H1, se configura a 10 ms.
 Deshabilitar las entradas externas, E_In1 configurada como but.
 En Auto1 se ajustará el tiempo máximo que se espera entre pulsos: 16s.
 FUnCt debe ajustarse a oFF ya que no hay funciones matemáticas.
 Cnt1 ajustar a 1 (se realizará el promedio la medida de corriente cada segundo).
 Se ajustarán las ecuaciones no lineales como:
→ IndCp ajustar a 2 puntos.
→ X1 ajustar a 0 (Hz), Y1 ajustar al caudal correspondiente a 0 m 3 /h.
→ X2 ajustar a 1 , Y2 ajustar al caudal correspondiente a 3600 m 3 /h.
4.8.- EJEMPLOS DE CONFIGURACIÓN.
.
. .
