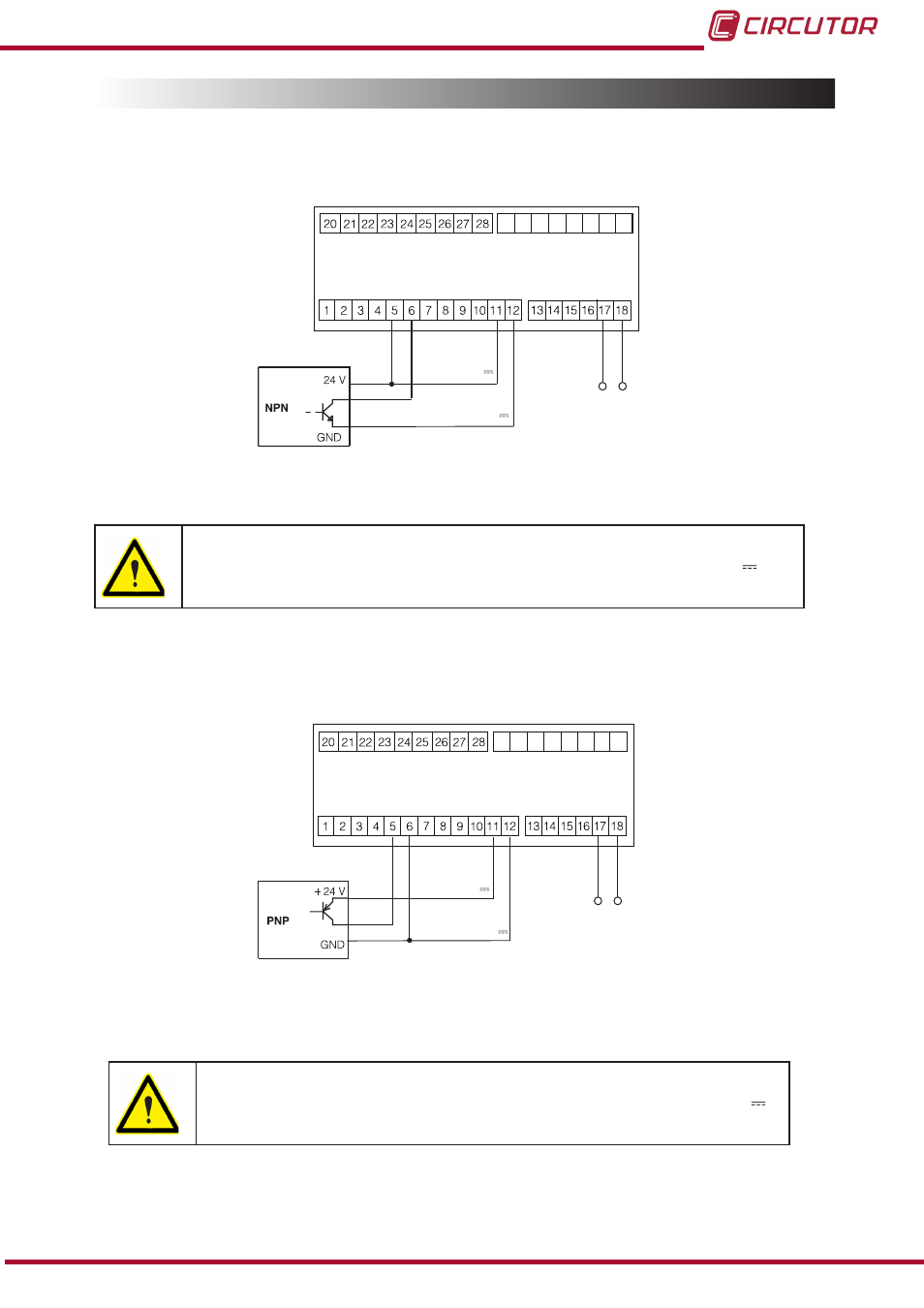

3.4.- ESQUEMA DE CONEXIONADO

3�4�1�- Conexión de un sensor tipo NPN, modelos DHB-102 y DHB-124�

DHB-102 / DHB-124

Power

Supply

- W1

+ W1

- 24V

+ 24V

+

29 30 31 32 33 34 35 36

Figura 4: Conexión de un sensor con salida tipo NPN, modelos DHB-102 y DHB-124

El valor del rango de tensión de control debe estar en 5 ... 24V en .

3�4�2�- Conexión de un sensor tipo PNP, modelos DHB-102 y DHB-124�

DHB-102 / DHB-124

Power

Supply

- W1

+ W1

- 24V

+ 24V

29 30 31 32 33 34 35 36

Figura 5: Conexión de un sensor con salida tipo PNP, modelos DHB-102 y DHB-124�

El valor del rango de tensión de control debe estar en 5 ... 24V en .
