4�7�3 AJUSTE DE ECUACIONES NO LINEALES
Nota: Menú aplicable a los tipos de entradas : Contador de pulsos, Frecuencia, Tacómetro,
Periodo y Encoder.
En este menú se configuran los parámetros para realizar el ajuste de ecuaciones no lineales
( ver apartado ”4.4.- AJUSTE DE ECUACIONES NO LINEALES”).
Pulsar la tecla para acceder al primer parámetro de configuración.

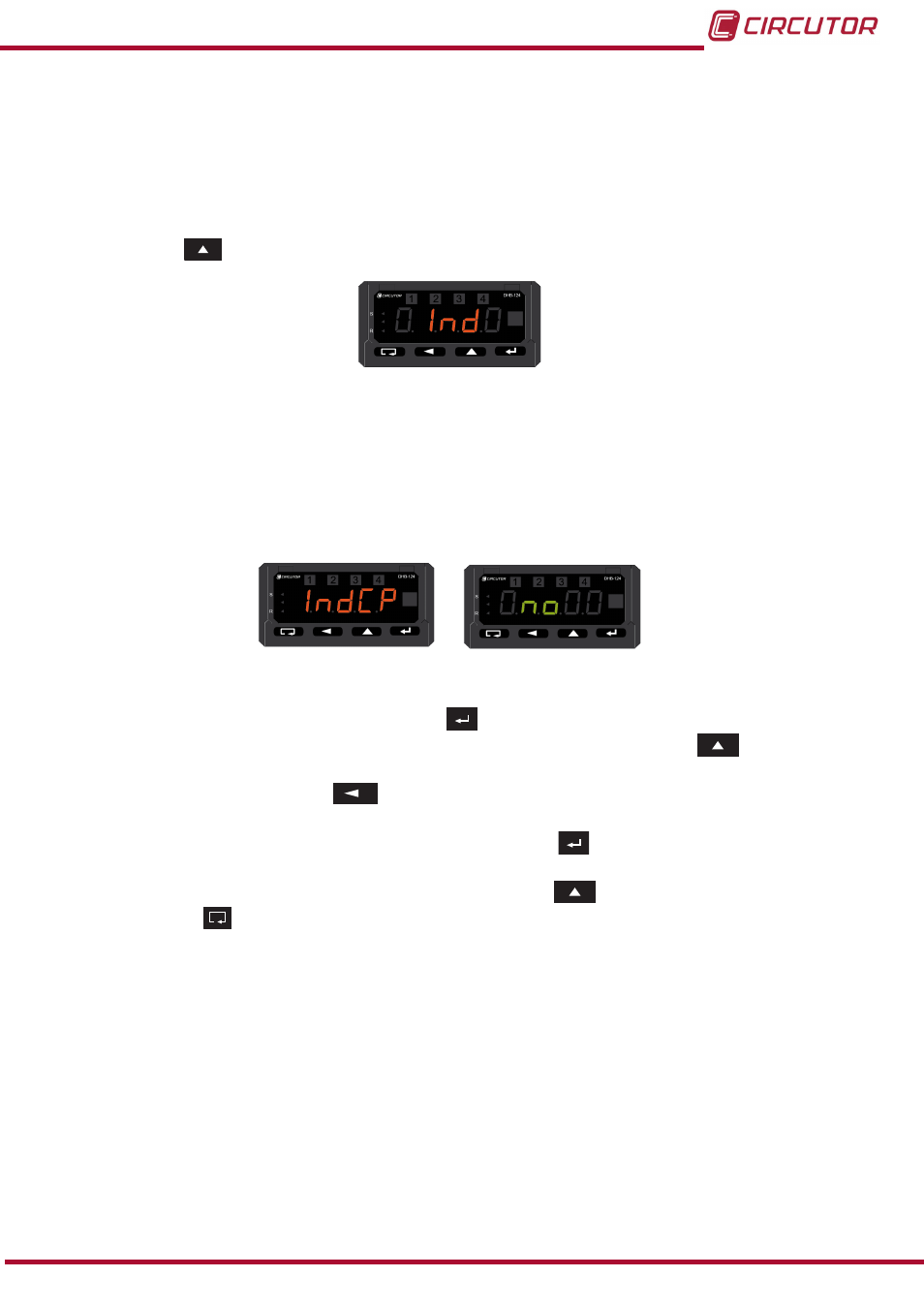

Figura 37:Menú de ajuste de ecuaciones no lineales.
4�7�3�1 NÚMERO DE PUNTOS
En esta pantalla se selecciona el número de puntos que configuraremos para ajustar la ecua-
ción no lineal.
En la pantalla se visualiza el símbolo y el valor configurado alternativamente ( Figura 38 ).
Figura 38:Pantallas de número de puntos�
Para poder editar el parámetro, pulsar la tecla .
Para modificar el valor del dígito seleccionado, pulsar repetidamente la tecla .
Para saltar dígito, pulsar la tecla .
Cuando el valor sea el deseado, se valida pulsando la tecla .
Para saltar al siguiente parámetro del menú, pulsar la tecla .
Al pulsar la tecla salta a la pantalla principal del menú de ajuste de ecuaciones no lineales
( Figura 37 ).
Rango: 0 ... 21.
Valor por defecto: no
Nota: Al programar un valor menor de 2, se desactiva el ajuste de ecuaciones lineales.
