El equipo vuelve a la pantalla de la
Figura 66
.
Para saltar al siguiente parámetro del menú, pulsar la tecla
.
Al pulsar la tecla
salta a la pantalla principal del menú de salidas (
).
Valor por defecto: 8 bits de datos - sin paridad- 1 bit de stop (r8n1)

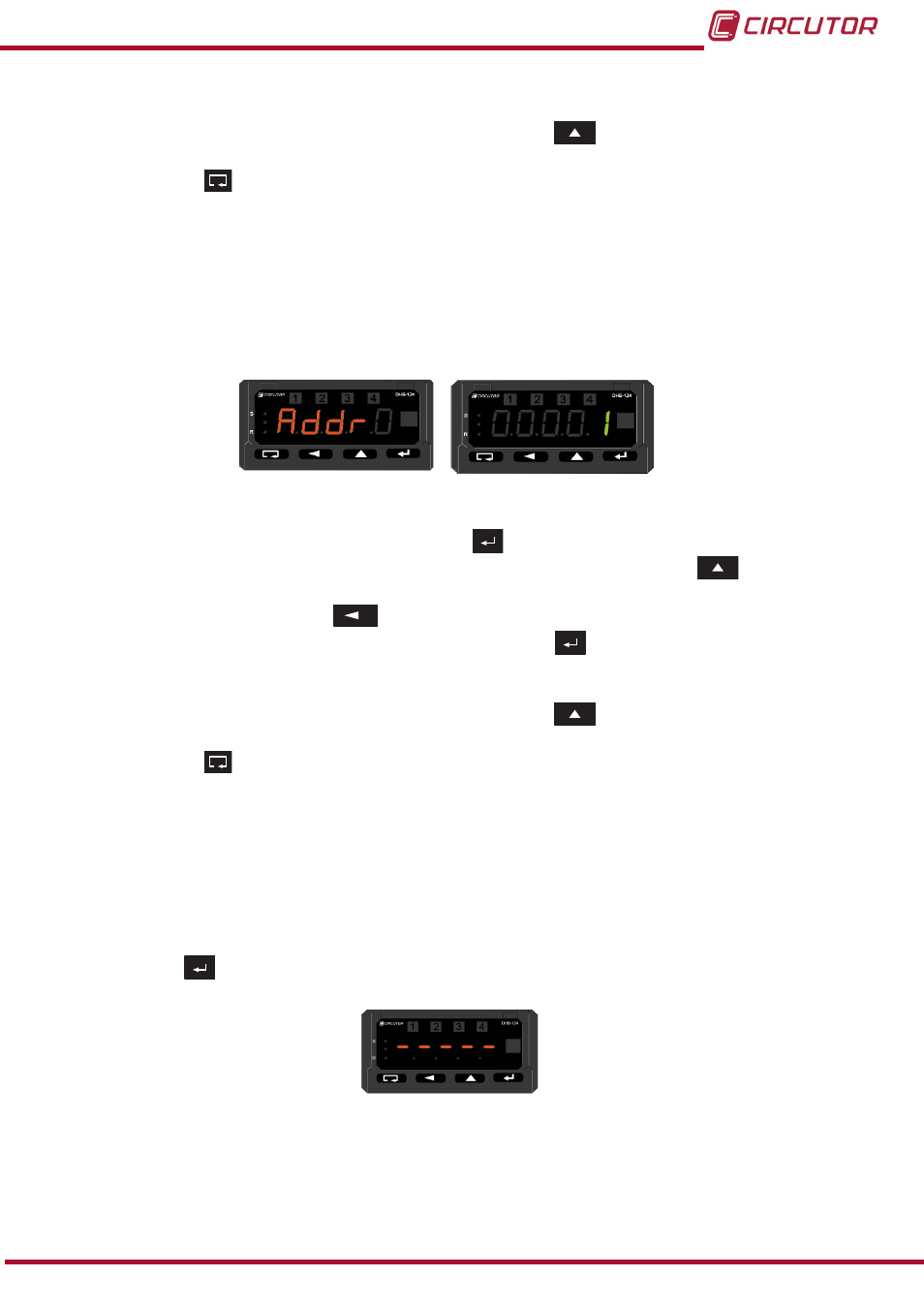

4�7�9�7�- COMUNICACIONES MODBUS: DIRECCIÓN (Modelo DHB-124)
Pantalla de configuración de la dirección del equipo en la red Modbus.
En la pantalla se visualiza el símbolo y el valor configurado alternativamente (
Figura 67
)
�
Figura 67: Pantallas de configuración de las comunicaciones Modbus: Dirección Modbus
Para poder editar en el parámetro, pulsar la tecla
.
Para modificar el valor del dígito seleccionado, pulsar repetidamente la tecla
.
Para saltar dígito, pulsar la tecla
Cuando el valor sea el deseado, se valida pulsando la tecla
.El equipo vuelve a la pantalla
de la
Figura 67
�
Para saltar al siguiente parámetro del menú, pulsar la tecla
.
Al pulsar la tecla
salta a la pantalla principal del menú de salidas (
)
Rango: 0 ... 247.
Valor por defecto: 1
Nota: Si el valor que se otorga a la dirección es 0, se deshabilitan las comunicaciones.
4�7�9�8� SALIDA DEL MENÚ
Al finalizar el menú aparece la pantalla de la
Pulsar la tecla
para volver a la pantalla principal del menú de salidas
.
Figura 68:Pantalla fin de menú.
