3�4�3�-Conexión de un sensor tipo con salida tipo Reed relé/relé, modelos DHB-102 y
DHB-124�
DHB-102 / DHB-124
Power
Supply
- W1
+ W1
- 24V
+ 24V
Reed relay / Relay
29 30 31 32 33 34 35 36

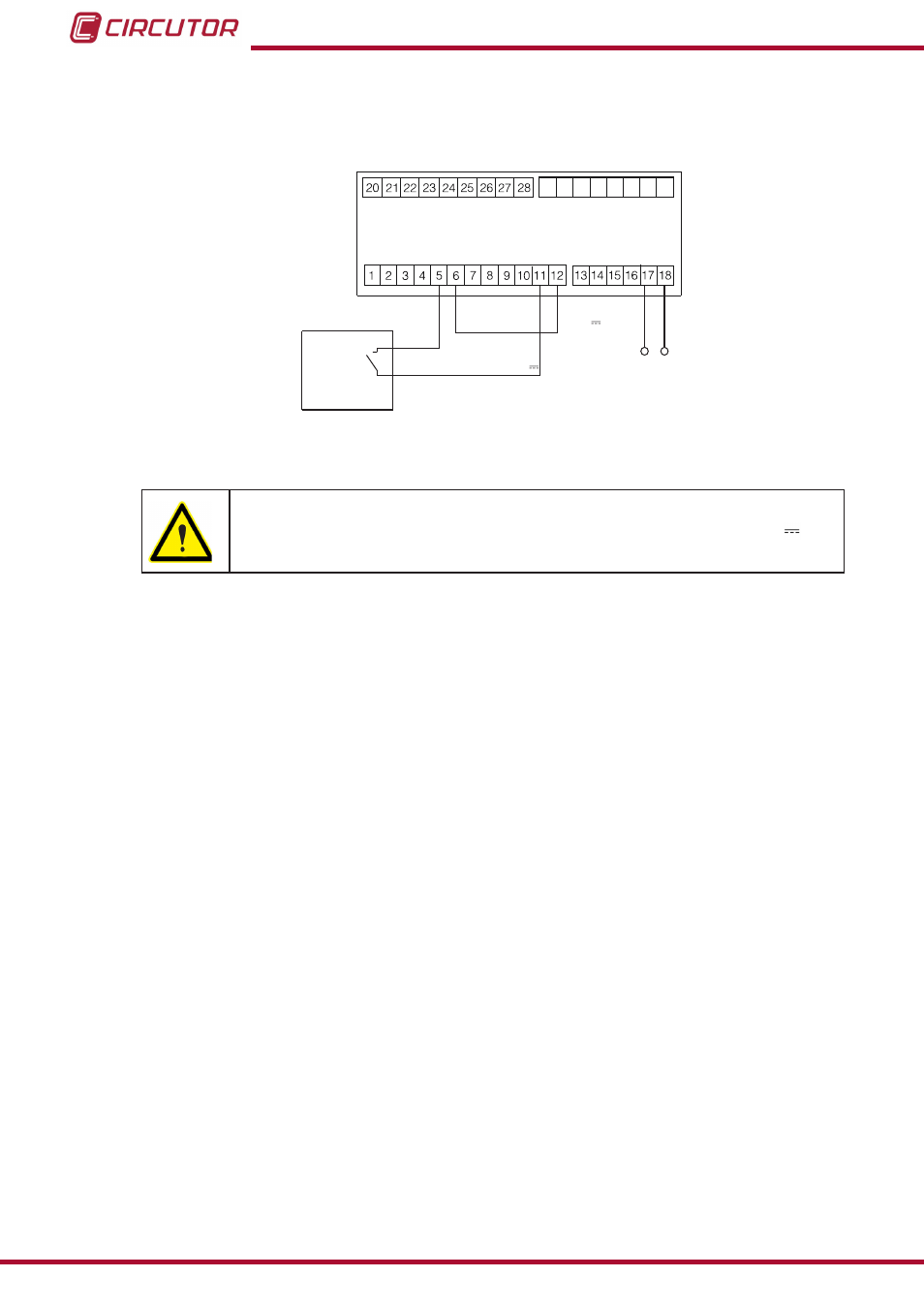

Figura 6: Conexión de un sensor con salida tipo Reed Relé/ Relé, modelos DHB-102 y DHB-124�
El valor del rango de tensión de control debe estar en 5 ... 24V en .
