4�7�1�5� TIEMPO MÍNIMO DE DURACIÓN DEL NIVEL ALTO DEL PULSO DE ENTRADA
Nota: Parámetro aplicable a los tipos de entradas : Contador de pulsos, Frecuencia < 10kHz,
Tacómetro, Periodo y Encoder.
En esta pantalla se configura el tiempo mínimo de duración, en milisegundos, del nivel alto del
pulso de entrada, t-H1 .
En la pantalla se visualiza el símbolo y el valor configurado alternativamente. (Figura 21 ).

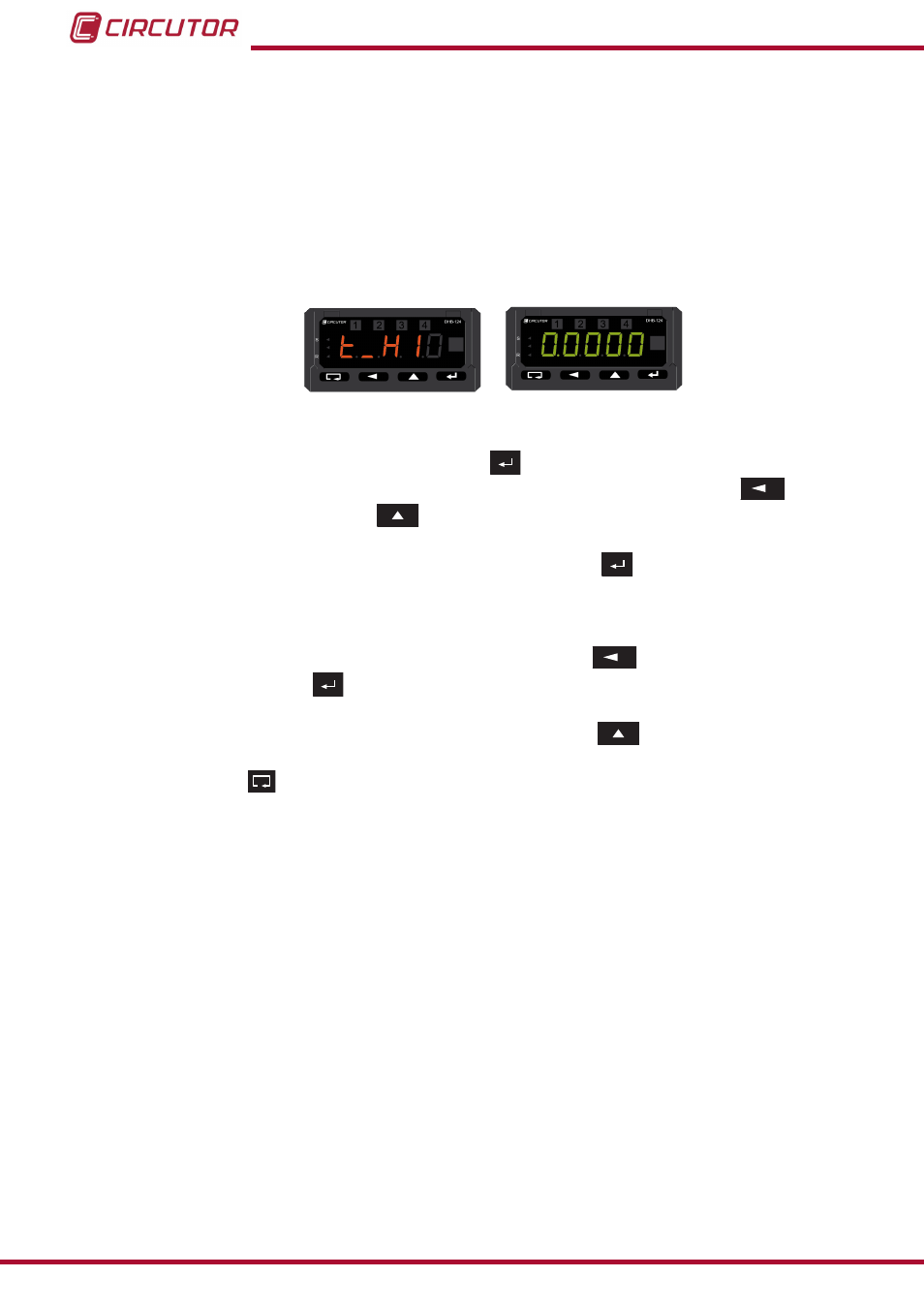

Figura 21: Pantallas de tiempo mínimo de nivel alto�
Para poder editar el parámetro, pulsar la tecla .
Para modificar el valor del dígito seleccionado, pulsar repetidamente la tecla .
Para saltar dígito, pulsar la tecla .
Cuando el valor sea el deseado, se valida pulsando la tecla .
En ese momento se selecciona la posición del punto decimal, que queda parpadeante.
Para seleccionar el lugar del punto decimal, pulsar la tecla .
Validar pulsando la tecla . El equipo vuelve a la pantalla de la Figura 21 .
Para saltar al siguiente parámetro del menú, pulsar la tecla .
Al pulsar la tecla salta a la pantalla principal del menú de parámetros del contador princi-
pal ( Figura 16 ).
Rango: Tipo Contador de pulsos y Encoder : 5 ...60000 ms.
Tipo Frecuencia < 10kHz, Tacómetro y Periodo : 0.25 ... 60000 ms.
Valor por defecto: 0
Nota: Los parámetros t_L1 y t_H1 definen el valor de la frecuencia máxima.
Periodo mínimo de señal = t_L1+t_H1+0.2s.
