8 de 36 Manual de instrucciones CIR-eQ
4.- DESCRIPCIÓN DEL EQUIPO

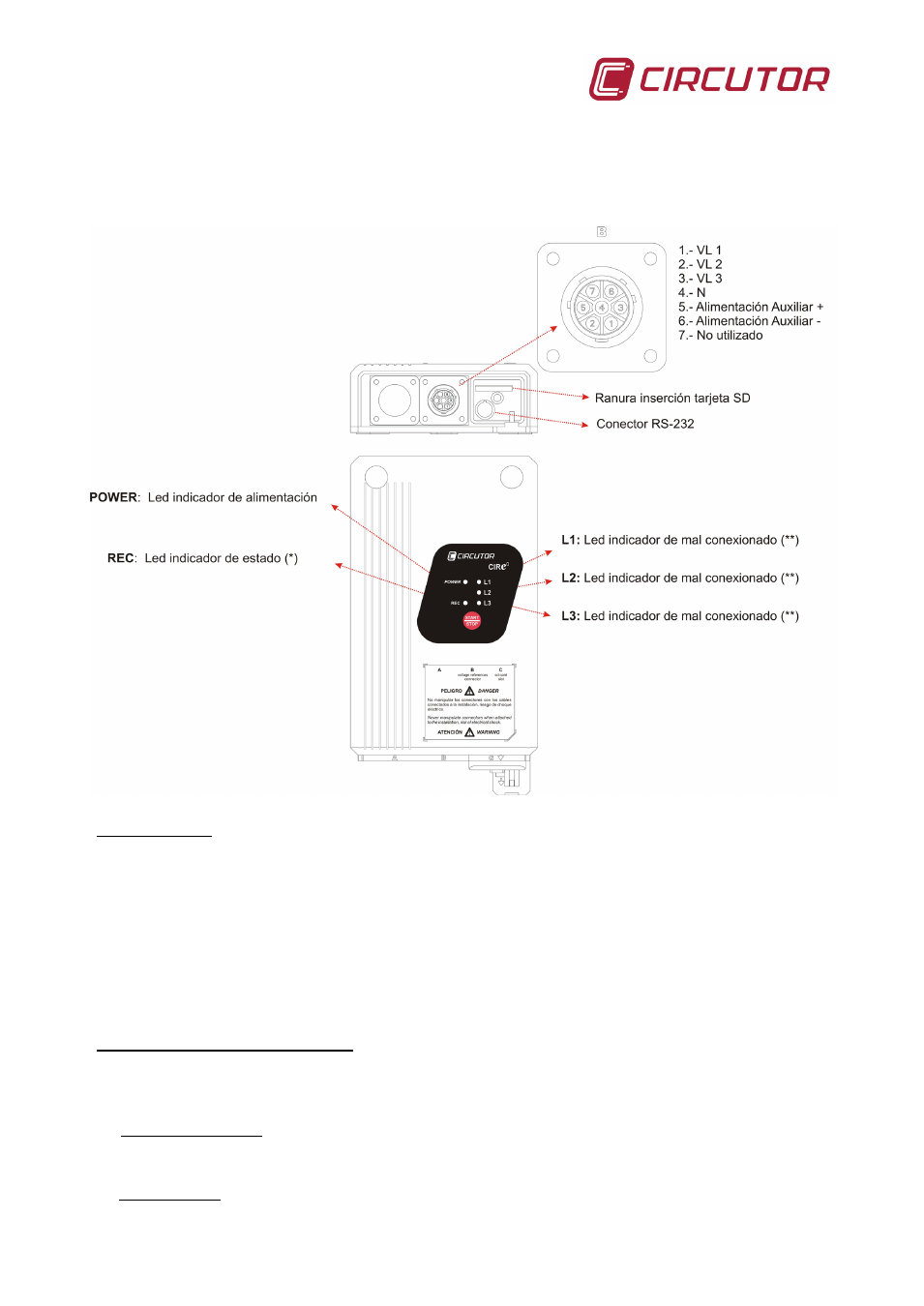

En la figura se observa la descripción y ubicación de los componentes del analizador.
El conector B : Es el conector destinado a la conexión de las referencias de tensión del
equipo y la alimentación del mismo. En este conector B, tal y como se muestra en la
figura, se conectan las referencias de tensión de cada una de las fases (marcadas con la
leyenda VL1, VL2 y VL3), la referencia de neutro (marcada con la leyenda N) y dos pines
más (5 y 6) destinados a la alimentación del equipo. Los bornes 5 y 6 permiten que el
equipo se alimente de forma independiente a la medida, asegurando un registro
permanente en caso de alimentar el analizador a una fuente ininterrumpida de tensión.
Para ver las características de medida y alimentación del equipo, ver apartado 4.1
Características Eléctricas.
La ranura de inserción de SD indica el lugar donde se introduce la tarjeta de memoria
extraíble SD para realizar el registro de los parámetros eléctricos que mide el equipo. Ver
apartado 6.2 Inserción de la tarjeta SD, para la posición de la misma.
El conector RS-232 , está reservado para posibles requerimientos de actualización de la
versión del firmware del equipo por parte del usuario.
El led POWER encendido indica que el equipo está alimentado. Si se encuentra apagado
el equipo no está alimentado.
