Manual de instrucciones CIR-eQ 21 de 36

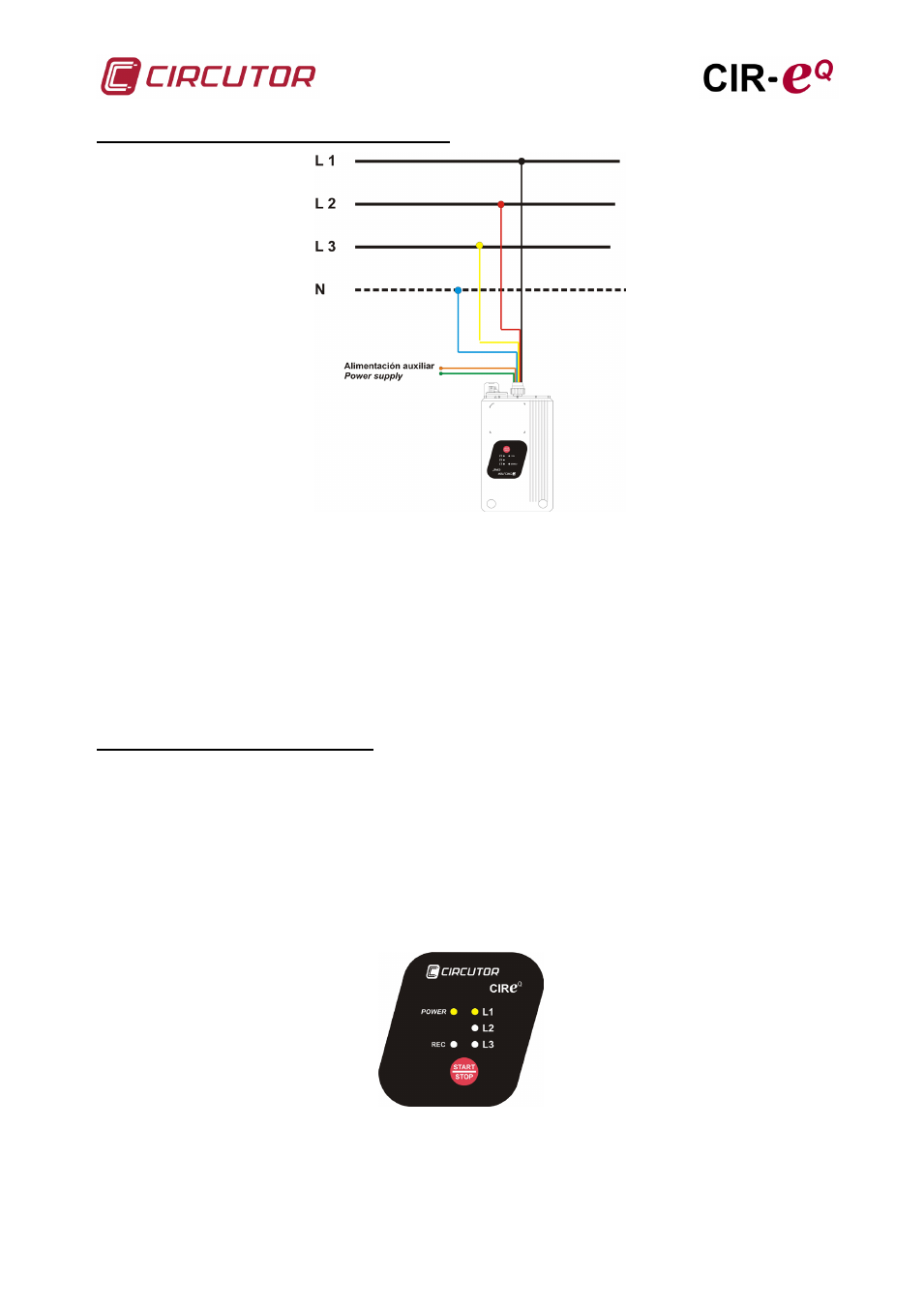

Diagrama de conexión trifásico (4 hilos)
6.3.2.- VERIFICACIÓN DE CONEXIONADO
Tras la secuencia de arranque, el analizador inicia el proceso de verificación del
conexionado de las referencias de tensión (secuencia de fases). Este proceso lo realiza
de forma continua, independientemente de si está registrando o no.
La indicación por parte del analizador de un mal conexionado, se realiza mediante el led
L1, L2 y L3 correspondiente encendido (conexionado correcto) o parpadeando
(conexionado incorrecto).
La causa que provoca que el analizador indique un mal conexionado en alguna de sus
fases es un error en la secuencia de fases R-S-T. El equipo indica el error mediante un
parpadeo de los led L1, L2 ó L3.
Indicación de mal conexionado
En la figura se muestra un ejemplo de cómo el CIR-eQ indica un mal conexionado de las
tensiones en las fases L2 y L3. El procedimiento a seguir en caso de que el equipo
indique un error en el conexionado de tensiones, debe ser intercambiar las tensiones, en
principio, L2 y L3.
Antes de iniciar la grabación de parámetros, el equipo debe tener encendidos todos los
led correspondientes a las fases que se han conectado, sin que ningún led parpadee. De
este modo el equipo indica que está alimentado y que todas las tensiones conectadas
miden correctamente. La figura muestra cómo deberían estar los led del equipo en caso
de haberlo conectado en un sistema trifásico antes de iniciar la grabación de parámetros.
