22 de 36 Manual de instrucciones CIR-eQ

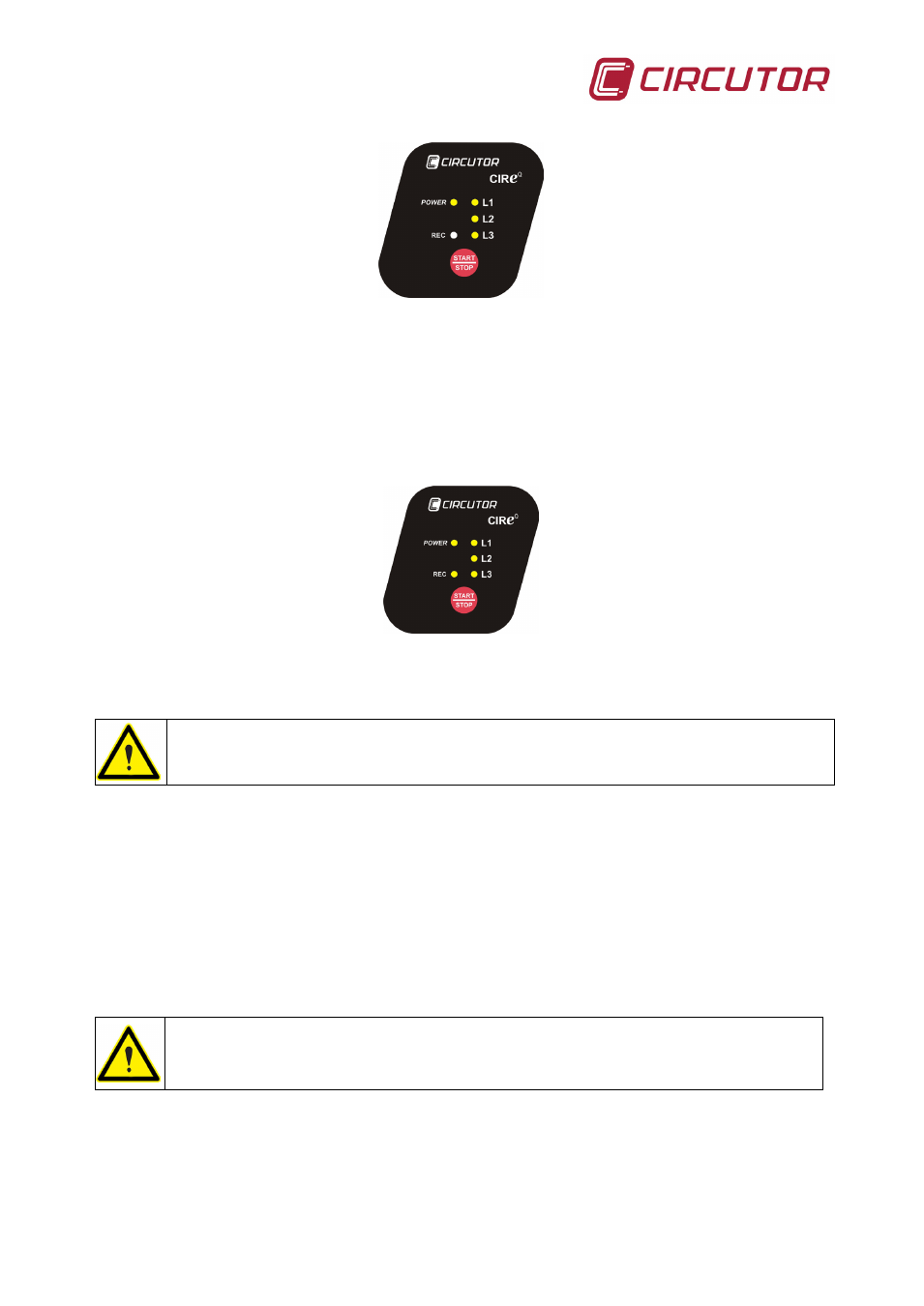

6.4.- BOTON START/STOP
Una vez realizados los pasos anteriores y habiéndose asegurado que el equipo está
correctamente conexionado, es necesario pulsar el botón rojo START/STOP durante 3
segundos, para iniciar la grabación de los parámetros eléctricos de la instalación. Al
pulsar START/STOP, se enciende el led REC, indicando de este modo que se ha iniciado
la grabación de los parámetros eléctricos como muestra la figura.
Cuando termine el tiempo deseado de grabación, debe pulsar el botón START/STOP
durante 3 segundos para detener el registro.
En caso de que la tarjeta de memoria llegue al máximo de su capacidad
durante una grabación, el equipo se cambia automáticamente a modo STOP e
indica la incidencia mediante el parpadeo del led REC.
Para obtener los datos para su análisis se debe extraer la tarjeta SD e introducirla en un
ordenador y abrir los ficheros STD y EVQ con Power Vision o Power Vision+.
6.5.- EXTRACCIÓN SEGURA DE LA TARJETA SD DE MEMORIA
Para proceder a la extracción de la tarjeta SD debe asegurarse que el equipo no se
encuentra en modo grabación (led REC apagado). Si el led REC se encuentra encendido
o parpadeando el usuario debe detener la grabación pulsando la tecla START/STOP
durante 3 segundos, antes de la extracción de la tarjeta SD.
Extraer la tarjeta SD mientras el equipo se encuentra en modo de
grabación, puede corromper el archivo almacenado en la memoria y
hacerlo ilegible.
6.6.- VISUALIZACIÓN DE DATOS REGISTRADOS
CIR-eQ registra dos tipos de archivo diferentes. Uno es un archivo con extensión STD en
el que se incluyen los parámetros eléctricos estándar. El otro archivo, de extensión EVQ,
incluye los eventos de calidad registrados por el analizador.
