Manual de instrucciones CIR-eQ 17 de 36
como normal) para que el equipo registre el final del evento. El margen de este campo
es desde 0 al 5%.
Histéresis corte: La histéresis es un valor introducido en %. Es el valor en % que debe
recuperar la tensión después de un corte (dentro del margen de tensión definida como
hueco) para que el equipo registre el final del evento. El margen de este campo es
desde 0 al 5%. Una vez finalizada la configuración del CIR-eQ, pulsar “Generar”.
* ver capítulo 7.Eventos de calidad a modo de ejemplo.

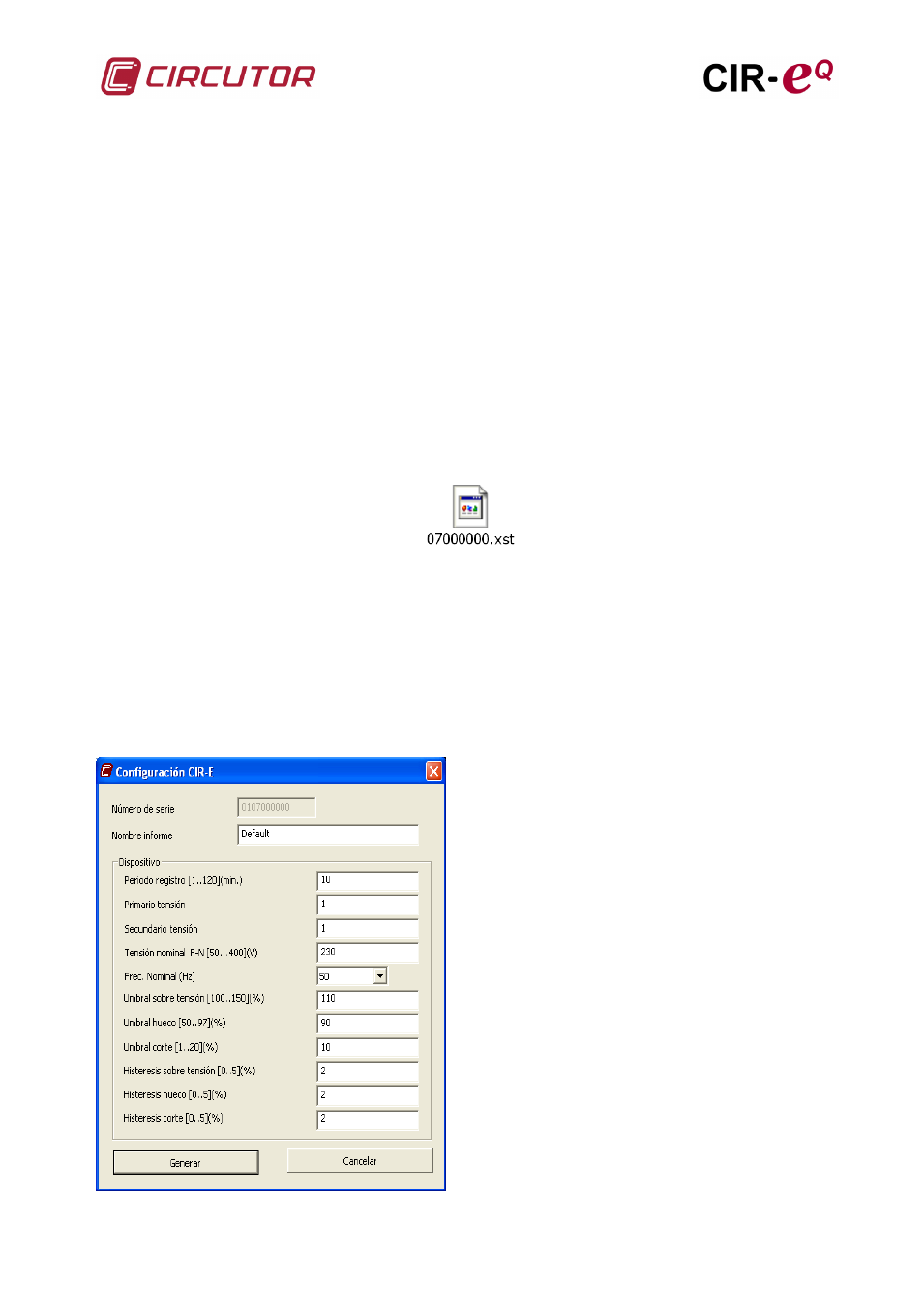

Al seleccionar “Generar”, el software crea de forma automática el archivo xxxxxxxx.xst en
el directorio raíz de la tarjeta SD (guardado en el directorio por defecto). Como se muestra
en la siguiente figura, el nombre del archivo corresponde con el número de serie
introducido a través del menú de configuración, incluyendo la configuración del equipo y
características de la instalación. El equipo tomará esta configuración desde la tarjeta de
memoria SD, al iniciar el registro de datos.
En el caso de que el usuario no genere un archivo de configuración, no lo guarde en el
directorio raíz de la tarjeta de memoria o, por el supuesto que sea el analizador CIR-eQ
no lo encuentre en la ubicación requerida de la tarjeta de memoria, antes de iniciar la
grabación de parámetros, cargará de forma automática un archivo de configuración que
tiene definidos unos parámetros por defecto.
El archivo por defecto que carga el analizador tiene el nombre “Default” y tiene la
configuración que se muestran en la siguiente figura.
Número de serie: El número de serie del
archivo de configuración es el del dispositivo.
Nombre del informe: El nombre del informe es
“Default”.
Periodo de registro: Fijado a un valor de 10
minutos
Primario de tensión: El valor de primario del
transformador es 1. (medida directa)
Secundario de tensión: El valor de secundario
del transformador es 1. (medida directa).
Tensión nominal (f-n): La tensión nominal
estándar es de 230 Vc.a.
Frec. Nominal: La frecuencia estándar es de
50 Hz.
Umbral sobre tensión: El valor definido en
este campo es de 110%
Umbral hueco: El valor definido en este
campo es de 90%
Umbral corte: El valor definido en este campo
es de 10%
