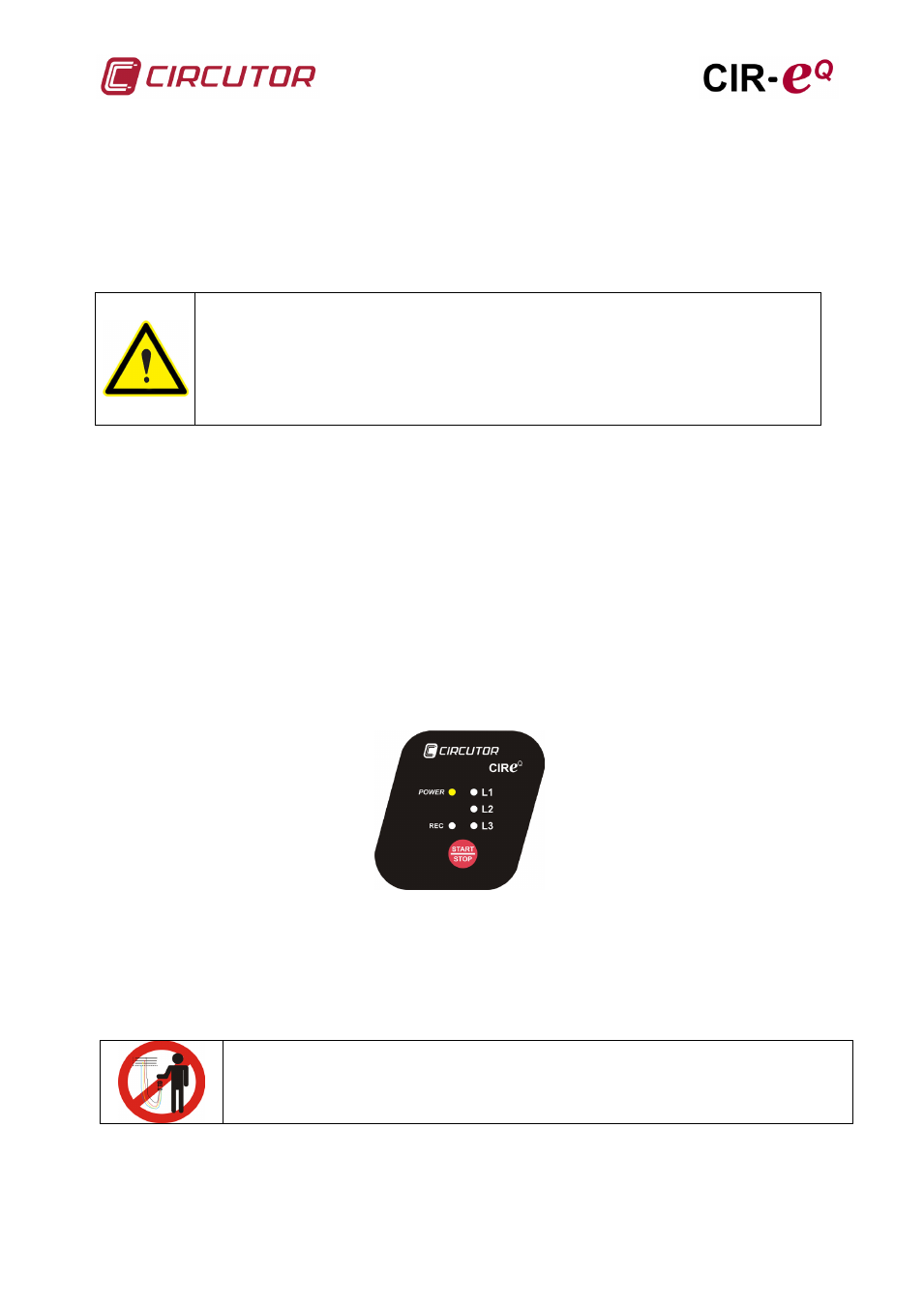

Manual de instrucciones CIR-eQ 19 de 36
6.3.- SECUENCIA DE ARRANQUE
El analizador no dispone de pantalla donde el usuario pueda ver los parámetros que está
midiendo y verificar de este modo si el conexionado es el correcto. Por este motivo, se
recomienda seguir el procedimiento indicado en el cuadro de advertencia siguiente.
Seguir estas pautas recomendadas, permitirá al usuario interpretar correctamente los
mensajes que indica el analizador cuando detecta alguna anomalía.
Es obligatorio seguir el siguiente procedimiento de instalación.
1. Insertar SD.
2. Insertar conector B de referencias de tensión.
3. Alimentar el analizador.
4. Conectar y verificar la secuencia de fases en tensión.
5. Iniciar la grabación.
Después de insertar la tarjeta de memoria SD en la ranura del analizador, debe proceder
a conectarlo para iniciar la medida y registro de parámetros eléctricos de la instalación. El
proceso de conexión se explica detalladamente en los siguientes puntos.
6.3.1.- ALIMENTAR Y CONECTAR EL EQUIPO
Antes de alimentar el equipo, se debe insertar el conector “B” que corresponde a las
referencias de tensión del CIR-eQ. El analizador se alimenta mediante los cables de
alimentación auxiliar de color marrón y verde. Al alimentarlo, el equipo realiza la
secuencia de arranque que se indica mediante el encendido secuencial de los LED L1,
L2, L3 y REC.
Una vez realizada la secuencia de arranque, el equipo indica que está alimentado
mediante el led POWER.
El usuario debe proceder a conectar las tensiones de las fases. Si el usuario necesita
alimentar el analizador de la propia medida, es posible conectar las tensiones de
referencia previamente a la alimentación del mismo. Para alimentar y conectar
correctamente el analizador, debe respetarse la secuencia de las fases según indica la
tabla.
No manipular el conector aéreo cuando tenga
tensiones conectadas.
En los diagramas de conexionado se muestran las opciones de conexionado que permite
el equipo.
