940028
-
+
-
+
+
-
-
+
+
- -
+

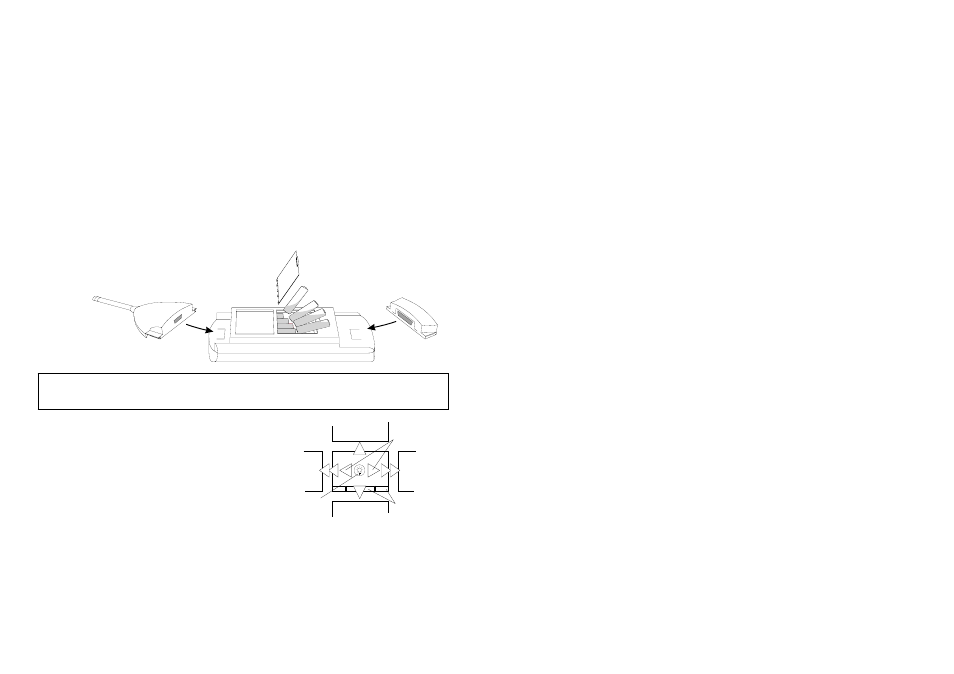

Fig. 2: Colocación de
baterías, preamplificador e
interfase
en el preamplificador CEL-527 o
CEL-525.
O enroscar el micrófono tipo 2
CEL-292 en el Preamplificador
CEL-530 de tipo 2.
O Enroscar el micrófono MK-301 en el
adaptador A67 (suministrado) y
después enroscar el adaptador en el
preamplificador CEL-527.
Nota: Aunque los preamplificadores tipo 1 y
tipo 2 tienen el mismo paso de rosca,
existen otras limitaciones físicas que
evitan conexiones incorrectas.
3. Colocar el módulo interfase en sus guías
(Fig.2) y empujar firmemente para
colocarlo en su posición.
4. Cuando se va a utilizar una interfase, se
debe instalar antes de encender el
analizador o no será reconocida por el
software.
COLOCAR LAS PILAS en la
orientación indicada en el interior
del compartimento de baterías. Con
una o dos pilas colocadas con la
polaridad invertida, el instrumento
puede funcionar, pero se origina un
sobre calentamiento capaz de
producir fisuras en la pila con el
consiguiente riesgo para el usuario
y el instrumento.
5. Colocar ocho pilas standard de tamaño
AA en el compartimento de baterías
según se indica en su interior y en la
fig 2. Se recomienda usar pilas
alcalinas CEI tipo LR6.
6. Pase al Capítulo 5 para intentar
mediciones sencillas o al Capítulo 6
para la calibración acústica.
4. Comprobacion de la Tension de Polarizacion y
Tipo de Micrófono
Configuración/Revisión
Opciones de Pantalla
Pantalla
Anterior
Valor
Siguiente/
Anterior
Seleccionar
entradas de
pantalla
Pantalla
Siguiente
Modo Anterior
Modo Siguiente
980008s
Luz
"Serie 3 y 2"
Si utiliza un micrófono Electret CEL-250 (o
MK 250) y no sabe si la tensión de
polarización está desconectada, antes de
nada compruébelo según se indica a
continuación. (Los micrófonos se
identifican por un nombre grabado en el
lateral.)
1. Si el micrófono es un CEL-250 (o un
MK 250), desenroscarlo con cuidado
del preamplificador.
2. Colocar el preamplificador en las guías
(Fig.2) y empujar firmemente para
colocarlo en su posición.
3. Tener en cuenta el aviso sobre
colocación de las pilas en el Capítulo 3.
Colocar ocho pilas standard de tamaño
AA en el compartimento de baterías
según se indica en su interior y en la
fig 2.
4. Presionar la tecla de encendido para
poner en marcha el equipo.
5. Esperar a que termine el proceso de
autocomprobacion y que aparezca la
pantalla de Configuracion.
Pagina 30 - Puesta En Marcha De Los CEL-553/573/593
