Los menus y resultados se muestran en
una pantalla de alta definición, tanto en
formato alfa numérico como en gráfico,
mientras que las ordenes del operador se
ejecutan mediante el teclado asociado con
las opciones de menú mostradas en la
pantalla. Para facilitar la identificación de
las Series se muestra el teclado anterior y
el más avanzado. Las teclas tienen la
misma función, a pesar de su aspecto
diferente.
La figura 1 muestra un ejemplo de
pantalla con las opciones seleccionadas
indicadas en el campo sombreado. Las
opciones de las cuatro ventanas inferiores
de la pantalla están reflejadas en las cuatro
áreas de la parte inferior del teclado lo que
permite implementar cada opción
seleccionada.
En la mayoría de las pantallas, la
ventanas sombreadas y situadas encima
de la cuatro ventanas de selección indican
la banda actual del equipo, el modo de
2. Menus y Controles
3. Instalación del Micrófono, Preamplificador,
Interfase y Baterías
980007s
ON/OFF

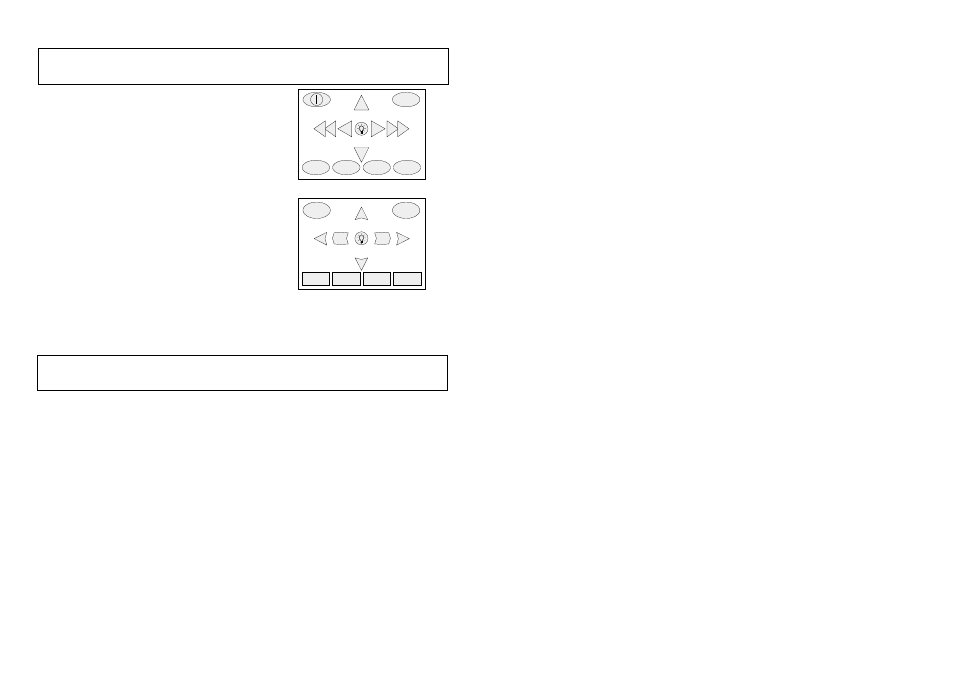

Teclado anterior para Series 1 y 2
EXIT
Teclado Serie 3
Esc
medición o de llamada o el estado de
medición en tiempo real.
Aviso !
Para evitar la DESTRUCCION del
micrófono (e invalidar la garantía)
la polarización de 200 V debe estar
en OFF cuando se utiliza un
micrófono CEL-250 o uno electret
MK 250.
NO RETIRE la rejilla protectora de
los micrófonos de tipo 1, ya que la
membrana podría resultar dañado.
NO instalar micrófonos o
preamplificadores en los equipos
con el analizador encendido. No
utilizar destornill- adores para
apretar el micrófono.
Las condiciones normales de
garantía no cubren la reparación de
las averías causadas por el
incumplimiento de los avisos que
aparecen en este manual.
Si utilizia un micrófono CEL-250 o MK 250
y no sabe si la tensión de polarización está
desconectada (OFF), antes de nada
compruébelo según se describe en el
Capítulo 4.
Si sabe que la tensión de polarización
está desconectada o utiliza cualquier
otro micrófono, instale el micrófono,
preamplificador, interfase y baterías según
se indica a continuación.
1. Con el analizador apagado, colocar el
preamplificador en las guías (Fig.2) y
empujar firmemente para colocarlo en
su posición.
2. Enroscar el micrófono tipo 1 CEL-192
en el preamplificador tipo 1 CEL-527 o
CEL-525.
O solo cuando la tensión de
polarización este en OFF enroscar el
micrófono Tipo 1, CEL-250 o MK 250
