Casella CEL Nomad portable weather system - Manual

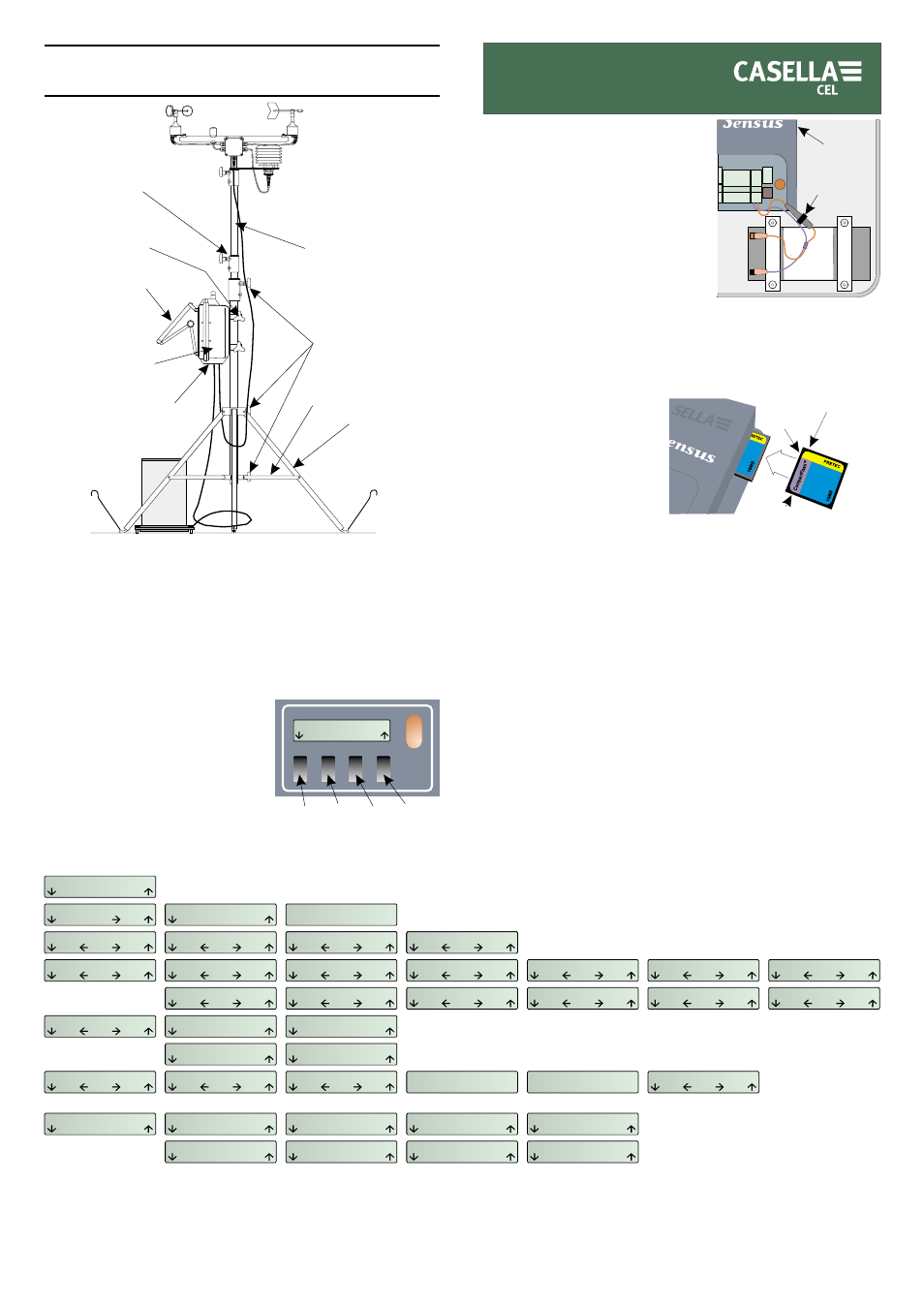

La estación meteorológica portátil Casella NOMAD (NÓMADA) está compuesta
por los elementos mostrados en el diagrama.
Preparación para el uso
Antes de abandonar el laboratorio o la oficina para montar el sistema Nomad,
compruebe que la batería incluida en la caja ambiental esté cargada.
1. Con la palanca en la posición superior, coloque la caja en una superficie
horizontal.
2. Sostenga el peso de la puerta, suelte las abrazaderas que la mantienen
cerrada y baje la puerta.
3. Incline la caja hacia atrás para equilibrar el peso de la puerta a medida que se
abre hacia delante hasta que la cadena la sujete.
4. Pulse la tecla 1 en el registrador Sensus.
Si se enciende la luz posterior de la
pantalla y se muestra la información del
menú, vaya al paso 8.
Si no aparece nada en la pantalla, el fusible
en línea de la batería no está instalado o el
nivel de la batería es demasiado bajo para
que funcione el sistema.
(Normalmente, el fusible en línea de la
batería se extrae cuando la unidad se
almacena durante un período de tiempo
prolongado y cuando se transporte.)
5. Compruebe que el fusible esté colocado en su alojamiento en la línea roja
(o marrón) y conectado a la batería (véase la figura). Si no está presente,
instálelo.
6. Con el fusible colocado, si todavía no hay
actividad en la pantalla, conecte el
cargador de batería suministrado en la
conexión de carga (Charge) situada en el
panel derecho de la unidad Sensus.
7. Cargue la batería durante un
mínimo de 24 horas antes de
utilizar la unidad. Después de
completar la carga, desconecte el
cargador.
8. Cuando haya suficiente alimentación, el
registrador empezará a registrar los datos
de forma inmediata.
9. Si no desea iniciar el registro en este
momento, pulse la tecla 1 para mostrar el
menú Control de alimentación.
(Las teclas activan las opciones mostradas
por encima de éstas en los menús. La estructura de menús se muestra más
abajo.)
10. Pulse la tecla 3 para mostrar el menú ¿Desconectar?.
11. Pulse la tecla 2 (S = sí) para desconectar la alimentación.
El Sensus se desconectará con el mensaje Desconectando, que confirma
la acción.
12. Cuando se vayan a almacenar
datos en una tarjeta
CompactFlash™, compruebe
que haya una tarjeta en la ranura
situada en el panel derecho del
Registrador de Datos Sensus. Si
no hay una tarjeta, inserte una
tarjeta según se muestra.
Cuando se utiliza una tarjeta
CompactFlash, el registrador
almacenará los datos sólo en la
tarjeta, no en la memoria interna.
13. Cierre y vuelva a fijar la puerta de
la caja ambiental.
Montaje de los sensores
Se recomienda realizar el procedimiento de montaje en el laboratorio u oficina
antes de hacer uso de la unidad.
El equipo se suministra en tres paquetes que se pueden transportar por una sola
persona:
La bolsa grande contiene el cabezal del sensor, con los sensores en un
alojamiento de espuma, junto con el trípode y la extensión plegados.
La bolsa pequeña contiene el indicador pluviométrico con cuba oscilante,
La caja ambiental contiene el registrador de datos, el barómetro y un panel
solar exterior.
Realice el montaje del material de la forma siguiente.
Trípode
1. Tenga cuidado de no dañar el cabezal del sensor en su embalaje de espuma.
Extraiga el trípode de la bolsa grande.
2. Suelte los tornillos alados de sujeción y extienda las tres patas, tirando hacia
arriba del soporte hasta que las barras de apoyo estén en posición horizontal
y fijadas en su posición.
3. Ponga el trípode sobre las patas en la ubicación deseada.
Para obtener información sobre la colocación, consulte la Sección 2.1 del
Manual del usuario.
Cabezal del sensor
4. Saque cuidadosamente el cabezal del sensor de la protección de espuma de
la bolsa grande.
5. Inserte el pie del cabezal del sensor en la fijación situada en la parte superior
del tubo de extensión del trípode y fíjelo firmemente.
Conector
Ranura estrecha
01095s
Ranura ancha
GUÍA DE USO de la estación
meteorológica portátil Casella NOMAD
Extensión
del trípode
C onexiones
de colores
Fijaciones
Tornillos de
fijación
Tornillos
alados de
sujeción
01094s
Soportes
de apoyo
Patas
Estacas
Cabezal del
sensor
Caja
ambiental
Panel solar
Indicador
pluviométrico
01096s
Tecla 1Tecla 2 Tecla 3Tecla 4
13:45:00
22/12/2001
Toma
de carga
Alojamiento
del fusible
en línea
WARNING
ALWAYS REMOVE
THE FUSE WHEN
CONNECTING OR
DISCONNECTING
THE BATTERY.
1 AMP FUSE
02001s
13:45:00
22/12/2001
Control de alimentación
80-XXXXXXA-22
Nº registros int.
Nº registros ext.
Ch: 01,
Tarjeta CF detectada Tarjeta CF presente Tarjeta CF ¿serie? Tarjeta CF ¿versión?
02002s
Tarjeta CF "OCUPADA" Tarjeta CF Tarjeta CF llena Error de tarjeta CF
Ch: 02, Ch:... Ch:... Ch: 07, 0.0 mm 1.3 m/s ... ... 995.0 mbar
254
254
Primer registro
Primer registro
03:10:00, 30/06/2001
03:10:00, 30/06/2001
Último registro:
Último registro:
13:30:00, 15/12/2001
13:30:00, 15/12/2001
Temp.: +22.7oC Suministro : 13.6 V
¿Desconectar?
S
(pausa)
(pausa)
(Ejecutar)
(Ejecutar)
N
Desconectando
Información del sistema
Información de registro
Véase nota 1
Véase nota 2
Véase nota 3
Control de registro
Valores de datos
Ranura CF vacía
Activado
Desactivado
Activado (pausa)
Desactivado (pausa)
Si hay una tarjeta CF en la ranura cuando esta opción está seleccionada, las seis pantallas mostrarán la información relacionada con los datos
almacenados en la tarjeta.
Si no hay una tarjeta, las pantallas mostrarán la información relacionada con los datos almacenados en la memoria interna del registrador Sensus.
Si el registro está actualmente activado, se mostrarán las dos pantallas superiores. Si NO está activado, se mostrarán las dos pantallas inferiores.
Las pantallas de visualización de la tarjeta CF cambian automáticamente, según el estado actual de la tarjeta CF instalada (si hay alguna). Ademá
s de insertar o extraer una tarjeta CF, el usuario no tiene control sobre cuál de estas pantallas se muestran.
Notas 1.
2.
3.
Estructura de menús del Registrador de Datos Sensus
instalado en la estación meteorológica Casella Nomad
¿desconocida?
