Introducción
Esta guía le permitirá, a través de unos sencillos pasos,
empezar a realizar mediciones de ruidos. Queremos que saque
el mayor rendimiento a su sistema CEL-35X dBadge y le
recomendamos que consulte el manual de instrucciones para
disponer de información avanzada.
Carga
Cargar el CEL-35X dBadge con el cargador provisto al efecto.
Durante el proceso de carga parpadeará el LED rojo.
Asegurarse de que el dBadge tiene suficiente autonomía para el
tiempo que duren las mediciones consultando la pantalla,
donde aparecerá el tiempo de autonomía con la carga de
corriente actual de la batería. El LED se pondrá en azul
cuando finalice la carga. Si el instrumento está descargado el
proceso durará aproximadamente 90 minutos.
Encendido / Apagado del CEL-35X
Pulsar la tecla “R” para encender el CEL-35X. Se iniciará la
secuencia de puesta en marcha que se indica a continuación.
La primera pantalla muestra el número de modelo y la versión
del firmware. La siguiente pantalla muestra el texto definido
por el usuario configurable con el software dB35.
Para apagar el dBadge, mantener pulsada la tecla “L” durante
3 segundos.
La pantalla final muestra la fecha y hora actuales. La fecha y
la hora se ajustan automáticamente con el software cuando se
conecta el dBadge a un PC. Antes de utilizar las unidades
dBadge por primera vez se recomienda conectarlas a un PC
para configurar correctamente la hora. La pantalla del dBadge
mostrará a continuación los datos de la última serie de
mediciones. Ver la sección sobre revisión de los datos de
mediciones.

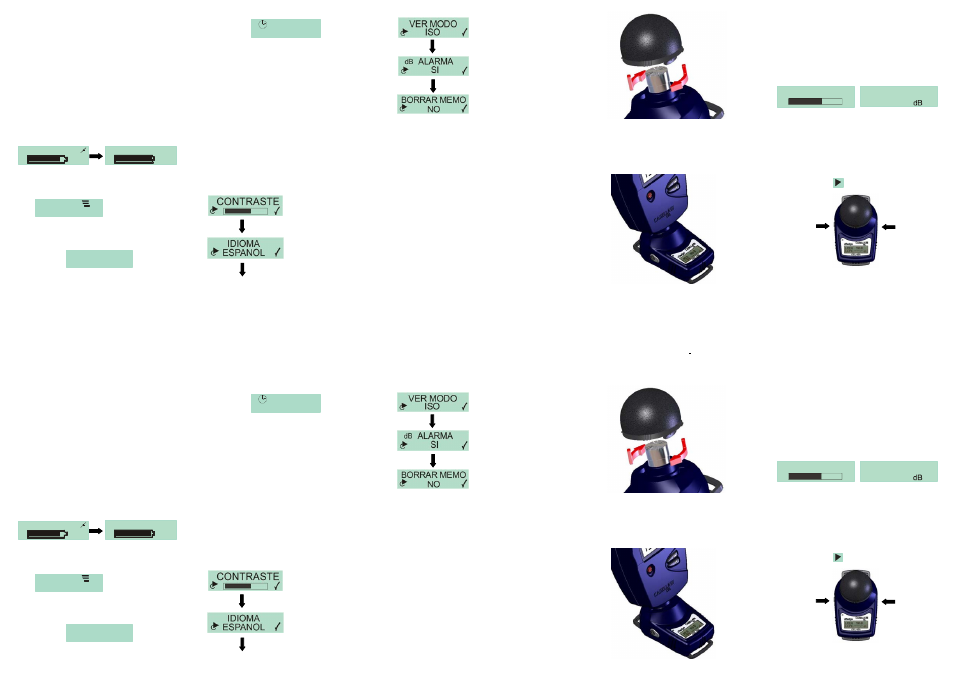

Configuración del dB adge
Para acceder al menú de configuración, pulsar la tecla derecha
(“R”) y mantenerla pulsada durante la secuencia de puesta en
marcha. Pulsar la tecla “L” para cambiar la configuración
actual, la tecla “R” para confirmar los cambios realizados y
desplazarse a la siguiente pantalla. A continuación se muestran
las pantallas; una vez confirmada la última pantalla pulsando la
tecla “R”, el dBadge volverá a su funcionamiento normal.
Calibración
Para calibrar el dBadge, colocar el calibrador acústico CEL-110
sobre el micrófono tal como se muestra a continuación. El
calibrador se colocará recto sobre el dBadge, sin girarlo, para
garantizar que el tornillo del micrófono no se afloja o se
aprieta excesivamente.
Conectar el calibrador CEL-110. El dBadge reconocerá
automáticamente la presencia de un tono de calibración y
accederá al modo de calibración; aparecerá la pantalla
mostrada a continuación.
Pulsar la tecla “R” para confirmar que desea proceder con la
calibración. El dBadge requiere de varios segundos para
ajustar automáticamente el nivel requerido de 114.0dB.
Una vez finalizada la calibración, aparecerá el mensaje ‘Cal
OK’ (calibración correcta). El dBadge almacena la fecha, hora
y nivel de calibración y posteriormente regresa a las pantallas
por defecto.
Inicio de una medición
Para empezar una medición, pulsar ambas teclas y mantenerlas
pulsadas durante 3 segundos. Durante una medición
aparecerá el símbolo en la parte superior izquierda de la
pantalla para indicar que hay una medición en curso.
Consultar el manual para obtener información sobre cómo
colocar el dBadge a una persona.
Si se opta por vaciar la memoria, aparecerá una segunda
pantalla de confirmación. Cambiar la opción a “Sí”
pulsando la tecla “L” y, a continuación, pulsar “R” para
confirmar el vaciado.
Instalación y extracción del paraviento
Se recomienda tener el paraviento instalado en el dBadge
siempre que el dosímetro esté en uso. De esta forma se
protege el instrumento y se evita que el movimiento del aire
afecte a las mediciones. Cuando se instale o extraiga el
paraviento, debe girarse siempre el anillo de plástico negro
situado en la base del paraviento. Colocar las lengüetas en los
orificios y girar suavemente en sentido horario para
bloquearlo. Para calibrar el dBadge con un calibrador
acústico CEL-110 es necesario extraer el paraviento. Girar
el anillo de plástico negro situado en la base del paraviento
en sentido antihorario y levantar el paraviento. NO actuar
sobre la goma para instalar o extraer el paraviento.
Pulsar la tecla “L” para
seleccionar ISO (Europa) u
OSHA (EE UU). Pulsar la tecla
“R” para confirmar.
Permite vaciar la memoria;
pulsar la tecla “L” para cambiar
la pantalla a “Sí” y a
continuación pulsar “R” para
confirmar.
Contrate de pantalla: pulsar la
tecla “L” para ajustar y la tecla
“R” para confirmar los
cambios.
Menú idioma: pulsar la tecla
“L” para cambiar el idioma y la
tecla “R” para confirmar.
CASELLA
CeL-350
V1.01
JO E BLO GGS
CO NSULTANTS
23 JUL 05
13:45:03
Alarma de exposición (LED
azul): pulsar “L” para habilitar
o deshabilitar. Pulsar la tecla
“R” para confirmar. Consultar
los detalles en el manual.
Pulsar Pulsar
EN CARGA
27 Hrs
LLENA
32 Hrs
CALIBRACION CAL. OK
114.0
CEL-352 se visualizará en
el modelo dBadge 'Plus'
