KBF LQC (E5.3) 07/2014 página 83/115
17.4 Salidas analógicas para la temperatura y la humedad (opción)
Con esta opción, la cámara está equipada con salidas analógicas 4-20 mA para la temperatura y la hu-
medad. Estas salidas se pueden utilizar para transmitir datos a sistemas o dispositivos externos de regis-
tro de datos.
La conexión se lleva a cabo como un conector DIN (6) en el panel lateral de instrumentos derecho de la
cámara de la siguiente manera.
SALIDA ANALÓGICA 4-20 mA DC
PIN 1: Temperatura –
PIN 2: Temperatura +
PIN 3: Humedad –
PIN 4: Humedad +
Rango de humedad: 0 % r.h. hasta 100 % r.h.
Rango de temperatura: -10 °C hasta +100 °C
Se adjunta un conector DIN adecuado.

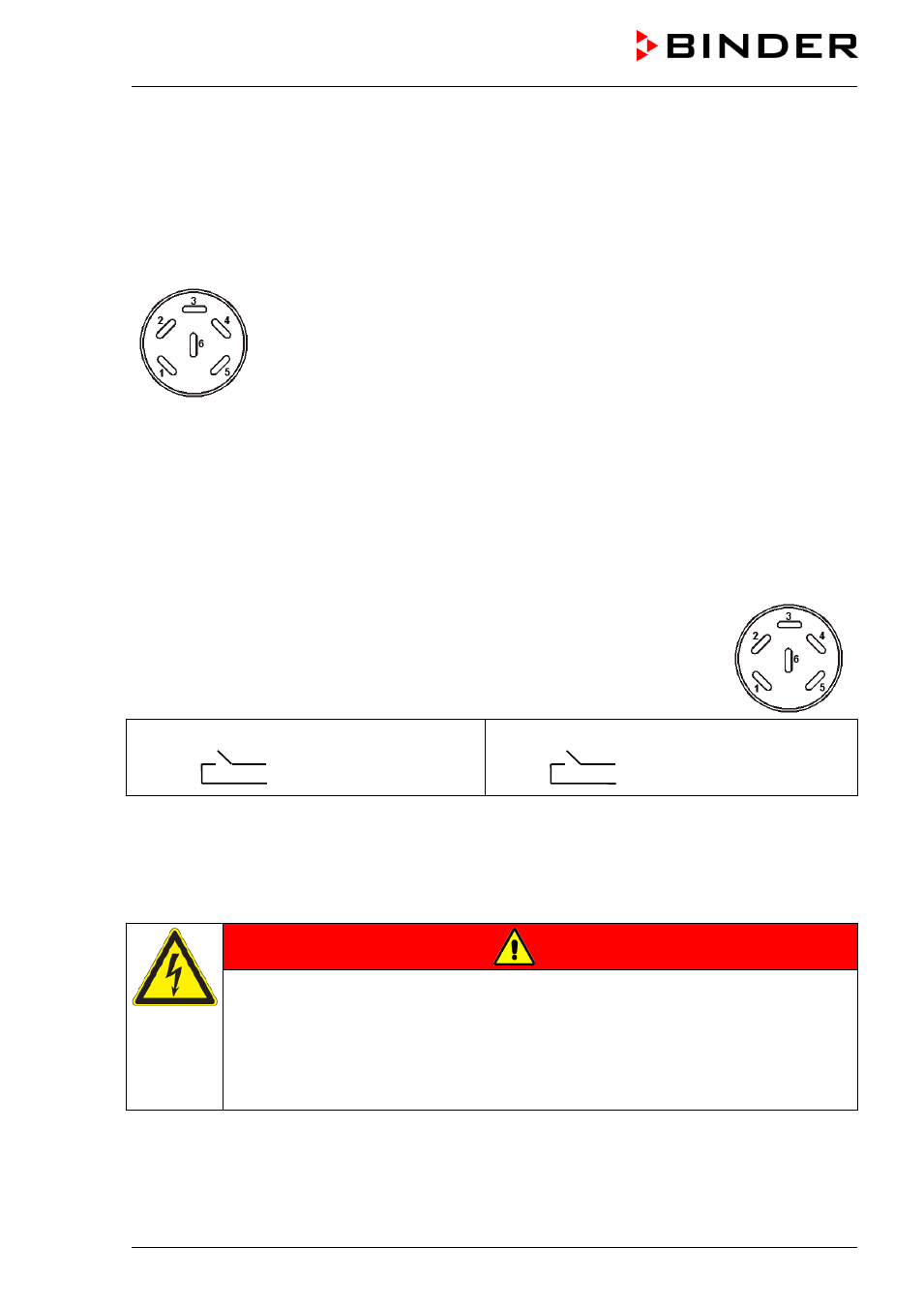

Figura 29: Configuración del pin del conector DIN (6) para la opción Salidas analógicas
17.5 Contactos de alarma de potencial libre para temperatura y humedad
(opción)
Si la cámara está equipada con contactos de alarma de potencial libre para la tem-
peratura y la humedad (opción), es posible transmitir una alarma a un sistema de
supervisión central. La conexión se realiza por medio de un conector DIN.
Figura 30: Configuración del pin del conector DIN
Contacto de la temperatura Contacto de la humedad
Pin 1: Pin
Pin 2: Trabajo Pin 3: Pin
Pin 4: Trabajo
En el caso de alarma de la temperatura, los pins 1 y 2 están abiertos. En el caso de alarma de humedad,
están abiertos los pins 3 y 4. Esto ocurre de forma simultánea a la aparición de la nota roja de alarma en
la pantalla del regulador.
En el caso de un fallo del suministro eléctrico, ambos contactos están abiertos.
Capacidad máxima de carga de los contactos de conmutación: 24V AC/DC - 2,5A
PELIGRO
Peligro de descarga eléctrica.
Peligro de muerte.
Daño en el interruptor y en el enchufe.
∅
NO se debe exceder la carga máxima de conmutación de 24 V AC/DC, 2,5 A.
∅ NO conectar aparatos con sobrecarga eléctrica.
En el caso de alarma de temperatura y humedad, el aviso de la alarma roja permanece activado durante
la transmisión de la alarma por medio de un contacto de potencial libre.
La alarma transmitida por medio de un contacto de potencial libre puede ser ajustada de nuevo junto con
la indicación roja de alarma de la pantalla del regulador utilizando la tecla RESET, tan pronto como no
hay razón para la alarma.
