La radiación en el rango de +/- 100° alrededor del normal de 90° se valora de forma homogénea con un
factor entre 1,0 y 0,9. Con ángulos mayores, la ponderación de la radiación decrece técnicamente por el
pie de soporte del sensor.
Comparación de distintos tipos de sensor
Sensor planar
Sensor esférico
(pie del sensor a 270°)
Sensibilidad esférica ideal

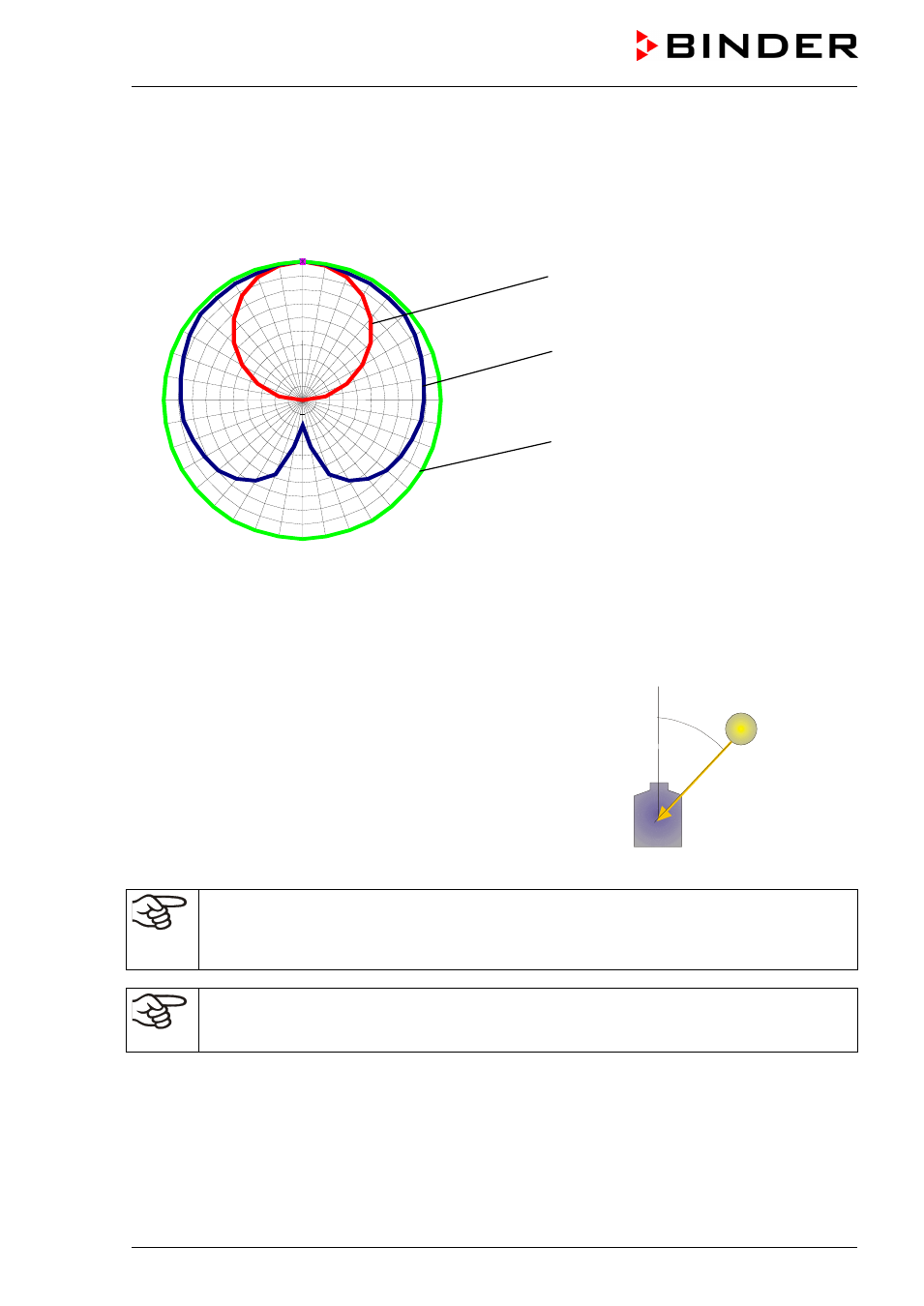

Figura 28: Comparación de la sensibilidad espacial de los sensores planares y esféricos
Si una muestra es irradiada con luz en un ángulo de incidencia de 45°,
en el sensor esférico la cantidad de luz impactante se tomará como la
cantidad de luz que impactaría en la radiación vertical (factor 1). Como
es igual que la expansión espacial en una muestra de ensayo, el error
en este caso es cero.
En cambio, un sensor planar tendría en cuenta el coseno del ángulo
de incidencia: cos 45 = 0,71. Pero en realidad, no se necesita ninguna
corrección debido a la expansión espacial de la muestra. Así, el sen-
sor planar calcula la cantidad de luz que impacta en la muestra como
inferior en torno al factor 0,71 con respecto a la cantidad de luz que
impactaría en la radiación vertical. La luz que impacta en realidad en
la superficie se calcula solamente sobre el 71% del valor actual.
Divergencia de la vertical: 0°
Fuente de
luz
Si se usan exclusivamente muestras completamente planas sin expansión espacial (p. ej.
muestras alisadas, películas), es posible una sobrevaloración de la luz que impacta realmente
sobre la superficie plana. Contacte con el Servicio Técnico de BINDER para una solución en
BINDER Individual.
Si se usa un instrumento de medición de referencia independiente para la comparación direc-
ta de las intensidades de la luz, este debe mostrar la misma sensibilidad espacial (esférica)
que los sensores usados en el sistema BINDER.
