KBF LQC (E5.3) 07/2014 página 57/115

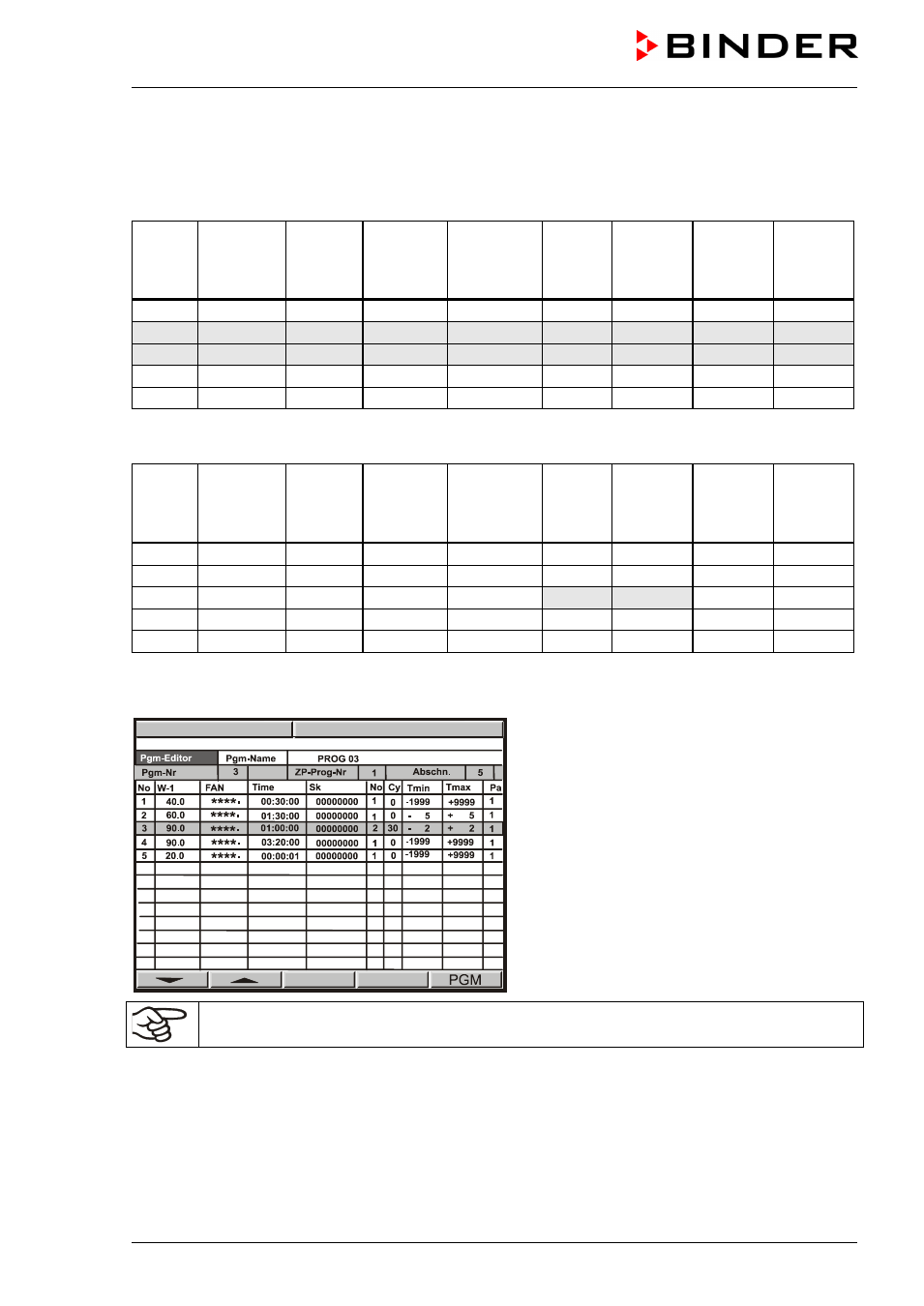

10.7 Repetición de las secciones de programa
Utilizamos el ejemplo de programa de la rampa de valor teórico de temperatura de Cap. 10.5. Las sec-
ciones marcadas en gris 02 y 03 deben repetirse, por ejemplo, 30 veces.
Sección
No.
Valor
nominal
temp.
W-1
Ventila-
dor
FAN
Tiempo
de
sección
Time
Contactos
de mando
Sk
Sección
objetivo
No
Cantidad
de ciclos
Cy
Toleran-
cia
mínima
Tmin
Toleran-
cia
máxima
Tmax
01 40 100 % 00:30:00 Off 1 0 -1999 +9999
02 60 100 % 01:30:00 Off 1 0 -5 +5
03 90 100 % 01:00:00 Off 1 0 -2 +2
04 90 100 % 03:20:00 Off 1 0 -1999 +9999
05 20 100 % 00:00:01 Off 1 0 -1999 +9999
Se obtiene un programa según la tabla siguiente, donde las modificaciones de la tabla anterior están
marcadas en oscuro.
Sección
No.
Valor
nominal
temp.
W-1
Ventila-
dor
FAN
Tiempo
de
sección
Time
Contactos
de mando
Sk
Sección
objetivo
No
Cantidad
de ciclos
Cy
Toleran-
cia
mínima
Tmin
Toleran-
cia
máxima
Tmax
01 40 100 % 00:30:00 Off 1 0 -1999 +9999
02 60 100 % 01:30:00 Off 1 0 -5 +5
03 90 100 % 01:00:00 Off 2 30 -2 +2
04 90 100 % 03:20:00 Off 1 0 -1999 +9999
05 20 100 % 00:00:01 Off 1 0 -1999 +9999
En total, las secciones 02 y 03 se ejecutan 31 veces. Después continúa el programa
Entrada de los valores en la tabla de programa:
Si las secciones deben repetirse indefinidamente, en el campo "Número de ciclos" debe intro-
ducirse -1.
10.8 Comportamiento después de un fallo del suministro eléctrico en el modo
de funcionamiento de programa
El regulador continúa el programa de inmediato en el lugar de la interrupción con los valores teóricos
ulteriores alcanzados en el programa. En la lista de eventos queda registrada dicha caída. No se emite
ningún mensaje de aviso sobre la caída del suministro.
