KBF LQC (E5.3) 07/2014 página 20/115
2.2 Panel lateral de instrumentos derecho
(3)
(4)
(5)
(6)
(9)
(7)
(8)

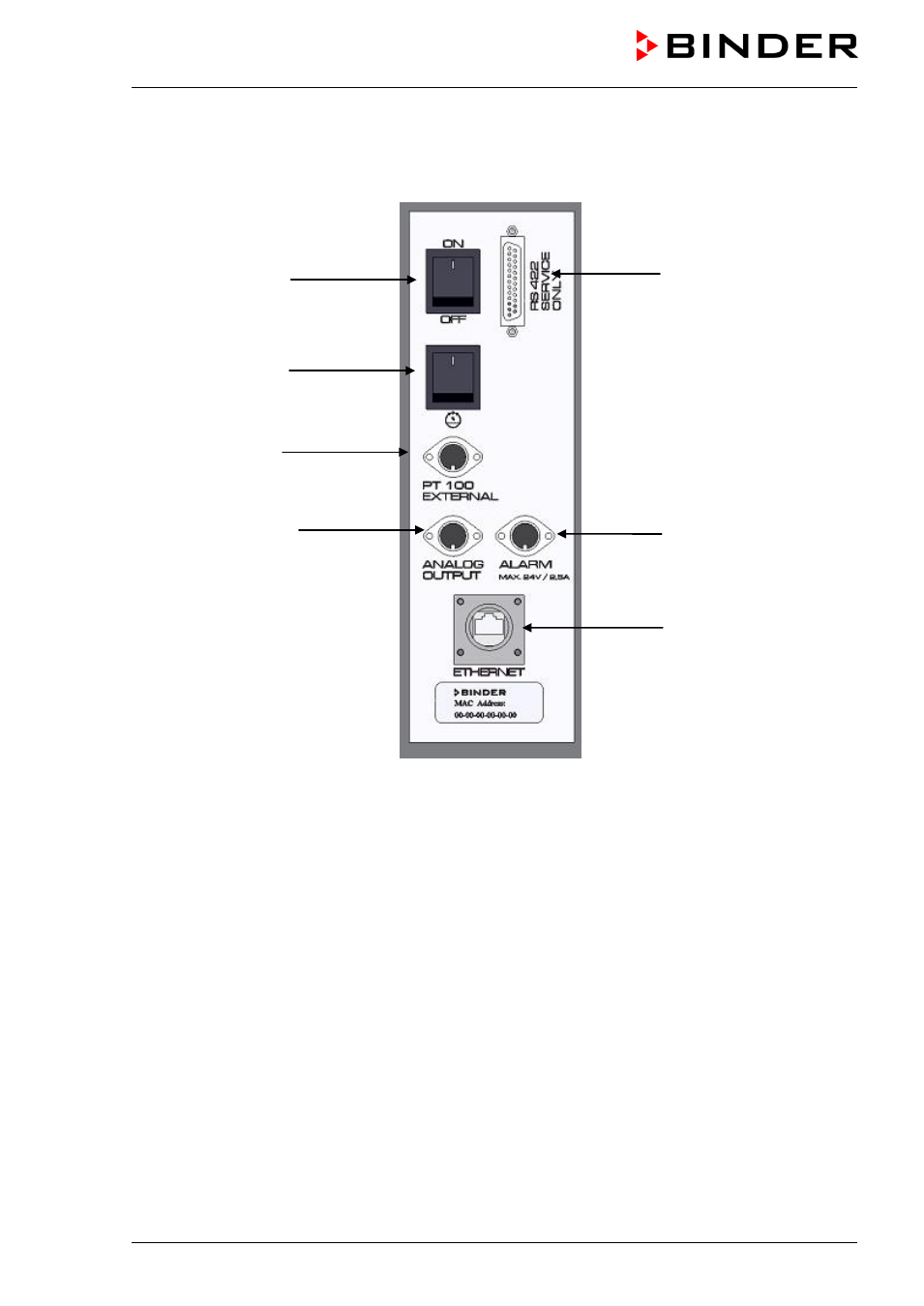

Figura 5: Panel lateral de instrumentos de la KBF LQC al lado derecho del módulo de humedad con las
opciones salida analógica, contacto de alarma y sensor Pt100 adicional
(3) Interruptor principal CON / DES
(4) Interruptor de humedad CON / DES
(5)
Enchufe DIN para sensor de temperatura Pt100 adicional (opción)
(6) Enchufe DIN para salida analógica (opción)
(7) Enchufe DIN para contacto de alarma (opción)
(8)
Interfaz Ethernet con indicación de la dirección MAC
(9) Interfaz RS422 (sólo para uso de servicio técnico)
