KBF LQC (E5.3) 07/2014 página 41/115

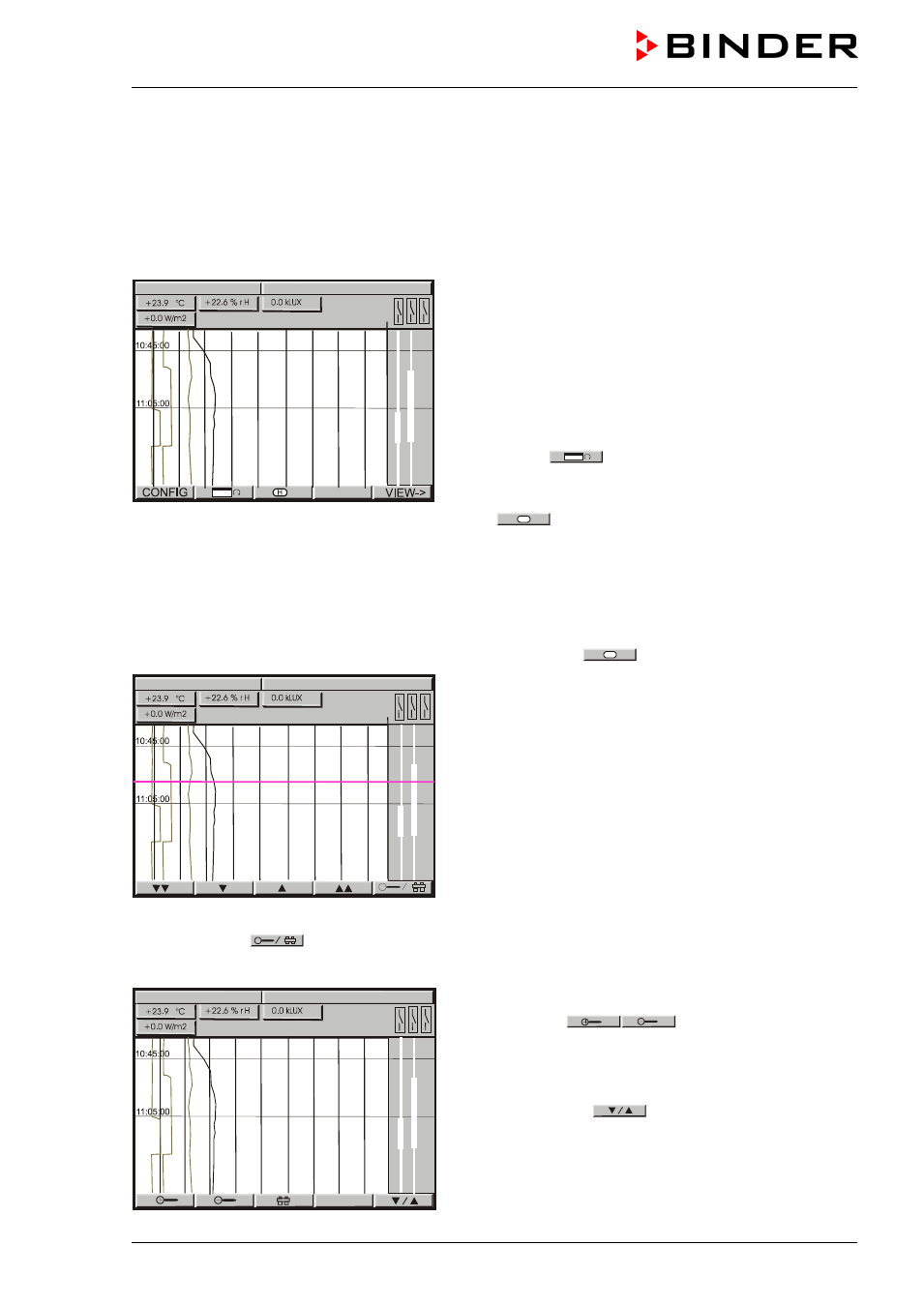

7. Representación gráfica del desarrollo de los valores medidos
(función de gráfico de líneas)
En esta representación a modo de gráfico de líneas se pueden consultar los datos correspondientes a
cualquier momento durante el período de registro.
Pantalla normal de la función de gráfico de
líneas:
Arriba a la izquierda se indican la fecha y la hora actua-
les.
Debajo se muestran los valores y la representación gráfi-
ca de los valores actuales de temperatura [ °C], humedad
[% h. r.], VIS [kLUX] y UVA [W/m 2 ].
Escala:
Temperatura: –10 °C a 100 °C
Humedad: 0% r.h. a 100 %r.h.
VIS: 0 kLUX a 50 kLUX
UVA: 0 W/m 2 a 50 W/m 2
Con la tecla se puede elegir entre varias formas
de representación.
Según la selección preajustada, puede que se visible la
tecla
H
..
Las líneas representadas a la derecha informan sobre la iluminación:
La línea a la
izquierda muestra la condición de distribución de los tubos de blanco frío. Línea más gruesa
= tubos encendidos.
La línea a la derecha muestra la condición de distribución de los tubos Synergy Light. Línea más gruesa
= tubos encendidos.
Representación histórica con cursor:
Presione la tecla
H
= History. Aparecerá una línea
rosa que representa el momento elegido como un cursor.
Así se pueden consultar los valores guardados de un
determinado momento.
Arriba a la izquierda se indican la fecha y la hora de la
posición del cursor.
Debajo se muestran los valores y la representación gráfi-
ca de los valores de temperatura, humedad y luz corres-
pondientes a este momento.
Con las teclas de flechas se puede avanzar la línea del
cursor.
Flecha sencilla: ajuste fino.
Flecha doble: para pasar de pantalla en pantalla.
Presione la tecla : representación de tipo zoom:
Zoom de representación histórica:
Teclas de lupa
: para ampliar y reducir el
zoom (para disminuir o aumentar el período representa-
do).
Tecla de selección
: para regresar a la vista ante-
rior.
11:32:19 15.12.13
11:32:14 15.12.13
11:32:14 15.12.13
