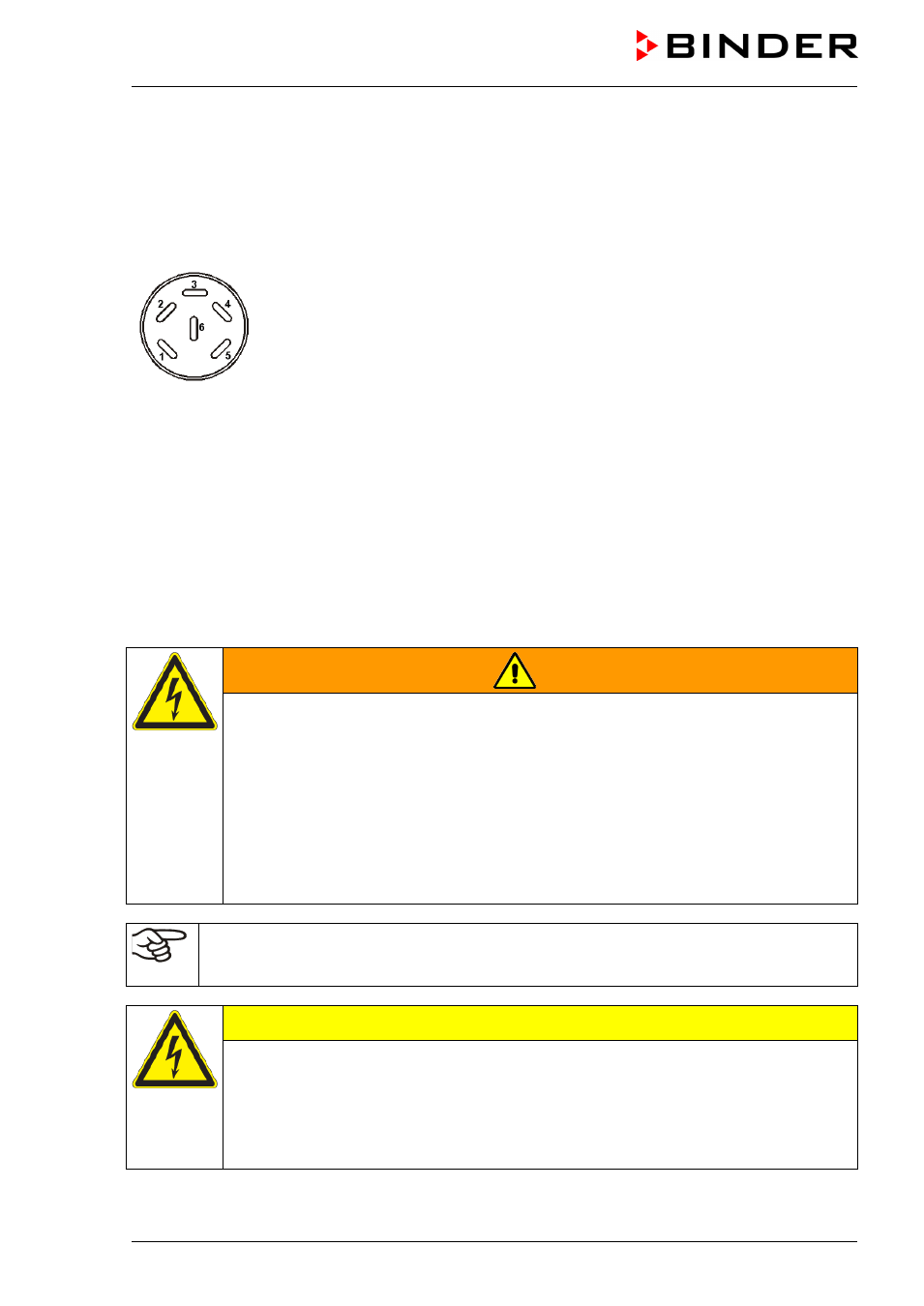

KBW (E5.1) 11/2014

página 72/98

17.5 Salida analógica para la temperatura (opción)

Con esta opción, la cámara está equipada con una salida analógica 4-20 mA para la temperatura. Esta

salida se puede utilizar para transmitir datos a sistemas o dispositivos externos de registro de datos.
La conexión se lleva a cabo como un conector DIN (4) en el panel lateral de instrumentos derecho de la

siguiente manera.

SALIDA ANALÓGICA 4-20 mA DC
PIN 1: Temperatura –
PIN 2: Temperatura +
Rango de temperatura: -10 °C hasta +100 °C
Se adjunta un conector DIN adecuado.

Figura 20: Configuración del pin del conector DIN (4) en el panel lateral de instrumentos derecho

17.6 Enchufe interno impermeable (opción)

El enchufe interior está protegido de las salpicaduras de agua
Tipo de protección IP 67 230 V 1N ~ 50-60 Hz.
Carga máx. 500 W
Temperatura máxima permitida durante el funcionamiento con esta opción: 90 °C.

ADVERTENCIA

Sobrepasar la temperatura máxima permitida.
Peligro de descarga eléctrica.
Peligro de muerte.
Daño en el enchufe interior.

NO sobrepasar el valor teórico de temperatura de 90 °C.

Ajuste el regulador de seguridad a 90 °C.

Con la opción Dispositivo de temperatura de seguridad 3.3, ajuste el dispositivo mecá-

nico clase 3.1 a 90 °C.

Si se conectan y se ponen en funcionamiento aparatos eléctricos en el interior de la cámara,

el rango de temperatura y humedad puede verse modificado como consecuencia de la emi-

sión de calor.

PRECAUCIÓN

Riesgo de corto circuito.
Daño en el equipo.

Sólo utilizar los enchufes suministrados (tipo de protección IP 67). Conectar el enchufe

y asegurar con un giro

Si no se utiliza el enchufe taparlo con la tapa roscada y asegurarlo con un giro.
