BINDER KBW 240 - Manual (Página 65)

KBW (E5.1) 11/2014 página 65/98
(9)
(8)
Límite
superior
Valor
nominal
Límite
inferior

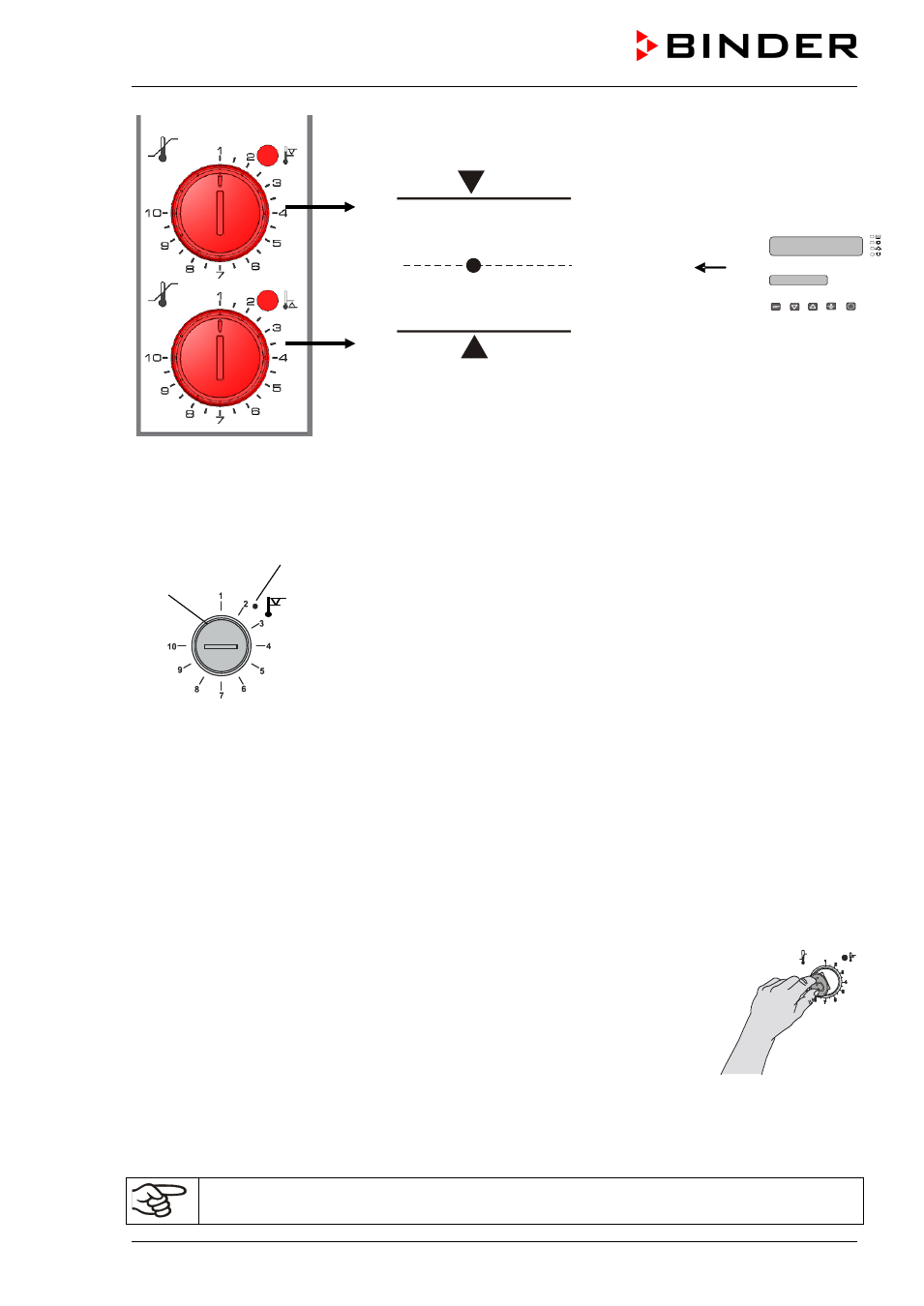

Figura 18: Dispositivo de temperatura de seguridad clase 3.3
14.3.1 Dispositivo de temperatura de seguridad clase 3.1
Si se gira el mando de control (8) hasta la posición máxima (posición 10), el
dispositivo de temperatura de seguridad clase 3.1 funciona como un dispo-
sitivo de seguridad para el aparato. Si se programa a una temperatura algo
superior que el valor teórico ajustado al regulador, hace las funciones de un
dispositivo de protección para el material a tratar.
Si el dispositivo de temperatura de seguridad clase 3.1 ha asumido la regu-
lación, lo cual se puede comprobar ya que se ilumina la luz roja de la alar-
ma (8a), aparece el aviso “TEMP ALARM” en el Display 2, y se activa el
zumbador, por favor haga lo siguiente:
•
Elimine la alarma acústica con la tecla EXIT
• Desconecte el aparato de la corriente
• Realizar un chequeo de la causa del fallo y rectificar con un experto
• Ponga de nuevo el aparato en marcha tal y como se describe en Cap. 5
Ajuste:
Para controlar a qué temperatura responde el dispositivo de temperatura de seguridad clase 3.1, ponga
el aparato en funcionamiento y programe el valor teórico que desee en el regulador de la temperatura.
Las secciones de la escala desde 1 hasta 10 corresponden al rango de temperatura desde 0 °C hasta
120 °C y sirven como ayuda para el ajuste.
•
Gire el mando de control (10) del dispositivo de temperatura utilizando para ello
una moneda hasta la posición máxima (posición 10) (protección del aparato).
• Cuando se alcance el valor teórico, vuelva a situar el mando de control (8)
hasta el punto de desconexión (gírelo en la dirección contraria a las agujas del
reloj).
• Se puede identificar el punto de desconexión por la luz roja de la alarma (8a),
aparece el aviso “TEMP ALARM” en Display 2, y se activa el zumbador.
• Se obtiene el mejor ajuste del dispositivo de temperatura haciendo girar el
mando de control en la dirección de las agujas del reloj aproximadamente dos
divisiones de la escala, lo que da como resultado que se apague la luz roja de
la alarma (8a).
Figura 11: Ajuste del
dispositivo de tempe-
ratura clase 3.1
Se debe verificar el ajuste de forma regular y debe ser ajustado de acuerdo con el valor teóri-
co o el cambio de carga.
(3)
(8a)
(8)
