KBW (E5.1) 11/2014 página 66/98
Control de funcionamiento:
Compruebe el dispositivo de seguridad de temperatura clase 3.1 a intervalos apropiados para su funcio-
nalidad. Se recomienda dejar este examen por el operador autorizado, por ejemplo, antes del inicio de
un proceso de trabajo más largo.
Es posible ajustar el regulador de seguridad (Cap. 14.2) a través del menú del regulador. Con
valores diferentes ajustados por el menú y por el mando de control, el valor alcanzado primero
es el valor válido. El ajuste adicional del dispositivo de temperatura clase 3.1 a través del
mando de control ofrece seguridad adicional, porque garantiza desconectar el equipo inde-
pendiente del regulador RD3 en caso de exceder la temperatura.
14.3.2 Dispositivo de temperatura de seguridad clase 3.2
Para el dispositivo de temperatura de seguridad clase 3.2 se dará el co-
rrespondiente valor mínimo de temperatura, que debido a este reglamen-
to/reglamentación no puede ser inferior. Esta protección contra temperatu-
ras demasiado bajas y no permitidas puede por ejemplo servir para prote-
ger los cultivos sensibles de un excesivo enfriamiento.
Si se gira el mando de control (9) hasta la posición 1, el dispositivo de temp.
de seguridad clase 3.2 no produce ningún efecto. Si se programa a una
temperatura algo inferior que el valor teórico ajustado al regulador, funciona
como un dispositivo de protección para el material a tratar.
Si el dispositivo de temperatura de seguridad clase 3.2 ha asumido la regulación, lo cual se puede com-
probar ya que se ilumina la luz roja de la alarma (9a), aparece el aviso “TEMP ALARM” en Display 2, y
se activa el zumbador, por favor haga lo siguiente:
•
Elimine la alarma acústica con la tecla EXIT
• Desconecte el aparato de la corriente
• Realizar un chequeo de la causa del fallo y rectificar con un experto
• Ponga de nuevo el aparato en marcha tal y como se describe en Cap. 5
Ajuste:
Para controlar a que temperatura responde el dispositivo de temperatura de seguridad clase 3.2, ponga
el aparato en funcionamiento y programe el valor teórico que desee en el regulador de la temperatura.
Las secciones de la escala desde 1 hasta 10 corresponden al rango de temperatura desde -40 °C hasta
+160 °C y sirven como ayuda para el ajuste.
•
Gire el mando de control (9) del dispositivo de temperatura utilizando para
ello una moneda hasta la posición 1 (termostato sin efecto).
• Cuando se alcance el valor teórico, vuelva a situar el mando de control hasta
el punto de desconexión (gírelo en la dirección de las agujas del reloj).
• Se puede identificar el punto de desconexión por la luz roja de la alarma
(9a), aparece el aviso “TEMP ALARM” en Display 2, y se activa el zumbador.
Elimine la alarma acústica con la tecla EXIT al regulador.
• Se obtiene el mejor ajuste del dispositivo de temperatura haciendo girar el
mando de control en la dirección contraria a las agujas del reloj aproxima-
damente dos divisiones de la escala, lo que da como resultado que se apa-
gue la luz roja de la alarma (9a).

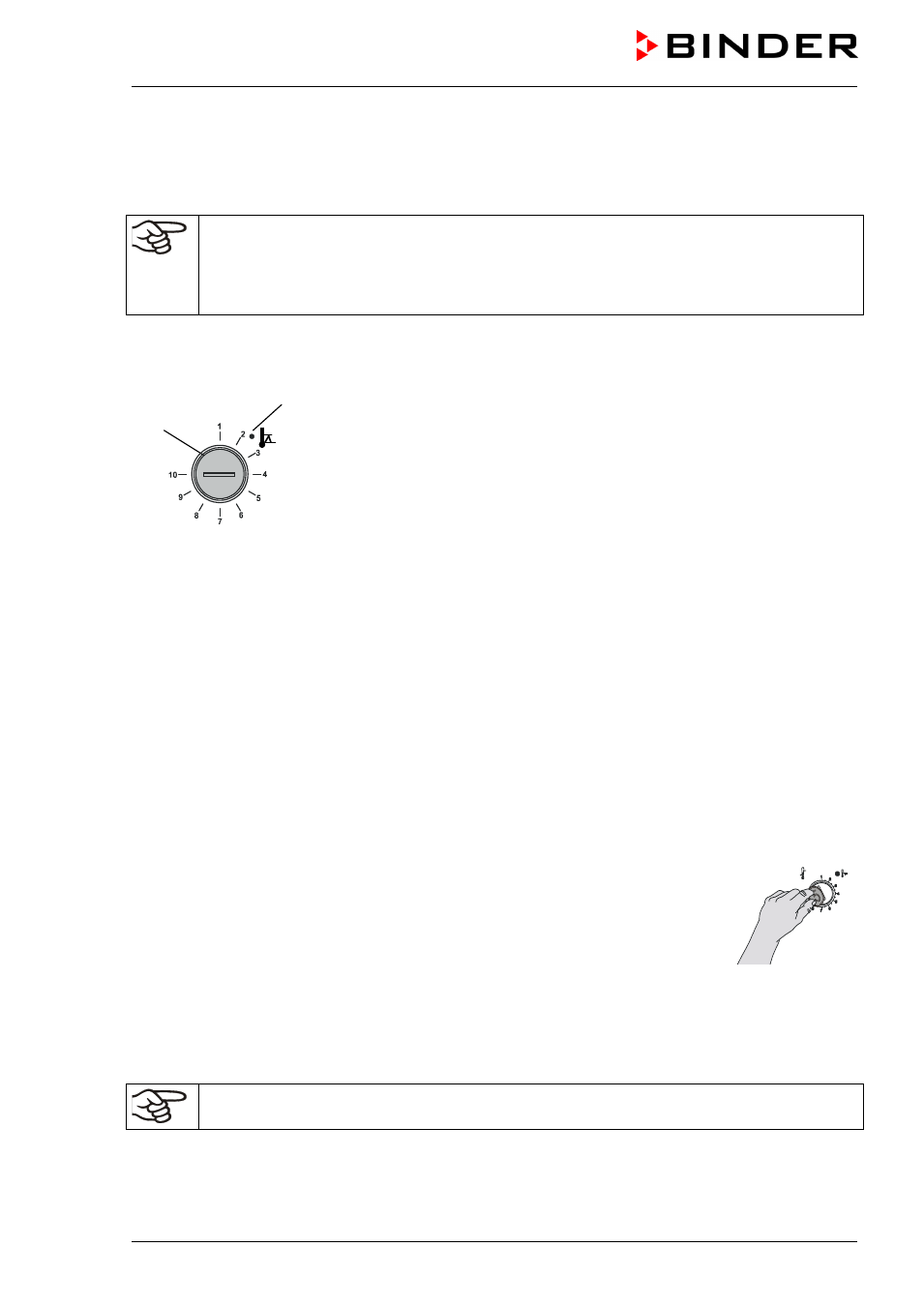

Figura 12: Ajuste del
dispositivo de tempe-
ratura clase 3.2
Se debe verificar el ajuste de forma regular y debe ser ajustado de acuerdo con el valor teóri-
co o el cambio de carga.
Control de funcionamiento:
Compruebe el dispositivo de seguridad de temperatura clase 3.2 a intervalos apropiados para su funcio-
nalidad. Se recomienda dejar este examen por el operador autorizado, por ejemplo, antes del inicio de
un proceso de trabajo más largo.
(9a)
(9)
