KBW (E5.1) 11/2014 página 34/98

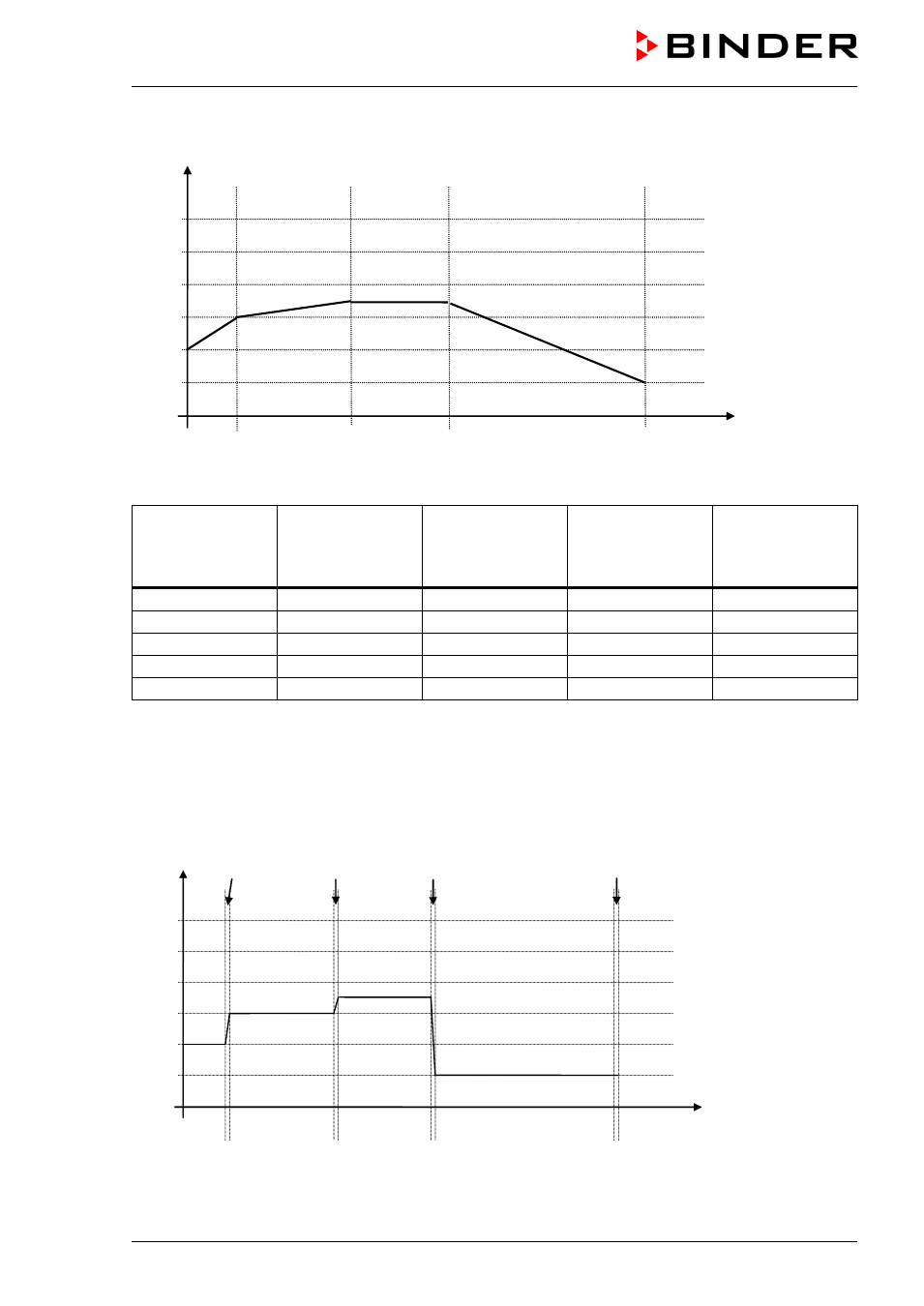

Ejemplo de una introducción de programa como rampa de valor teórico:
W/°C
t/min.
S01 S02 S03 S04
0
20
40
60
80
100
30 120 180 380
S05
Tabla de programación en referencia al gráfico (en ajuste de temperatura en “rampa“):
Sección
SEC
Valor teórico de
temperatura
[ °C]
TEMP
Duración de la
sección
[hh.mm]
TIME
Velocidad del ven-
tilador
[%]
FAN
Contactos de
mando *
O.LINE
S01 40 00:30 50 000
S02 60 01:30 100 000
S03 70 01:00 100 000
S04 70 03:20 100 000
S05 20 00:01 100 000
* Contacto de mando 1 para conmutar la iluminación, Cap. 15.3.
Los datos de una tabla de programación como esta sólo pueden ser introducidos en un regulador RD3
(Cap. 8.5).
Ejemplo de una introducción de programa como salto de valor teórico:
W/°C
t/min.
S01 S02 S03 S04 S05 S06 S07 S08
0
20
40
60
80
100
30 120 180 380
