15.3 Control de la intensidad de iluminación

La intensidad de iluminación puede ajustarse por medio de los tubos conmutables en grupos, en 4 posi-

ciones (apagada / 40% / 60% / 100%) para cada casete de luz posicionable.
Los tubos fluorescentes de cada casete de luz individual pueden conmutarse por grupos:

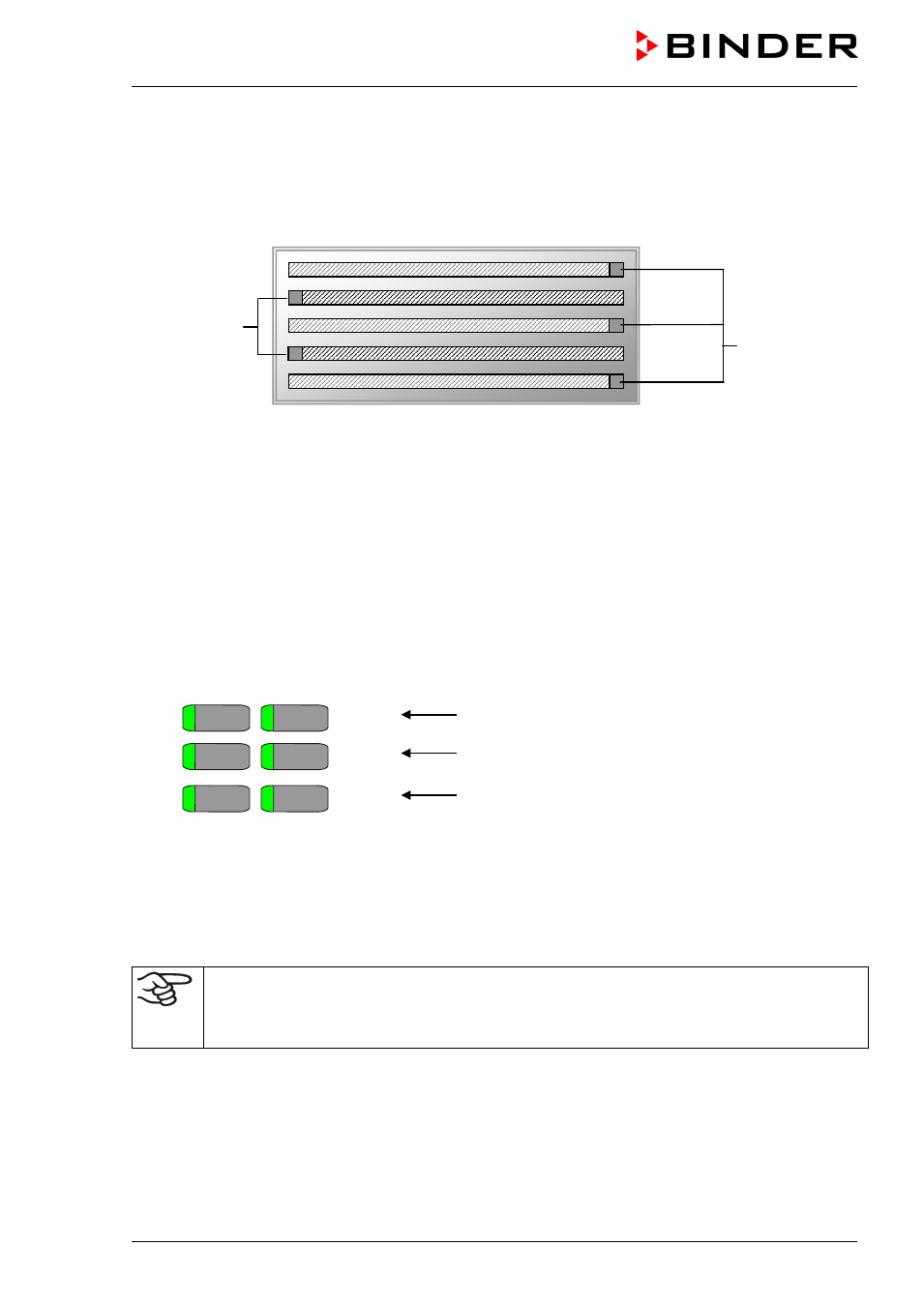

Figura 18: Conmutación de los tubos fluorescentes en una casete de luz KBW


Los interruptores (2a) a (2d) o bien (2f) sirven a seleccionar número y posición de los tubos fluorescen-

tes. La conmutación por grupos de los tubos fluorescentes, hace posible tres grados de iluminación para

cada casete de luz:

Apagada (ambos interruptores negros)

40% (sólo interruptores (2a) / (2c) / (2e) pulsados: marca verde visible)

60% (sólo interruptores (2b) / (2d) / (2f) pulsados: marca verde visible)

Iluminación toda (ambos interruptores pulsados: marca verde visible)


Los interruptores están dispuestos del modo siguiente:

(2a)

(2b)

Interruptores para el casete de luz superior

(2c)

(2d)

Interruptores para el casete de luz central

(KBW 240: casete de luz inferior)

(2e)

(2f)

Interruptores para el casete de luz inferior

(sólo KBW 400 y KBW 720)

La conmutación a través de los interruptores (2a) a (2d) o (2f) sirve para preseleccionar los casetes de

luz.
La conexión (autorización de la conmutación preseleccionada) se realiza a través del contacto de mando

1 (Operation Line 1) en el menú del regulador (Cap. 6 para modo de valor fijo, Cap. 8 para modo de pro-

grama).
Estados de conmutación de contacto de mando 1:

100 = CON , 000 = DES.

Antes de ajustar los valores teóricos en el Modo de entrada con valor prefijado (Cap. 6) o an-

tes de introducir un programa en el Editor de programación (Cap. 8) inactíve el programador

semanal. Con el temporizador semanal activo, no se tendrá en cuenta el ajuste de los contac-

tos de mando.
