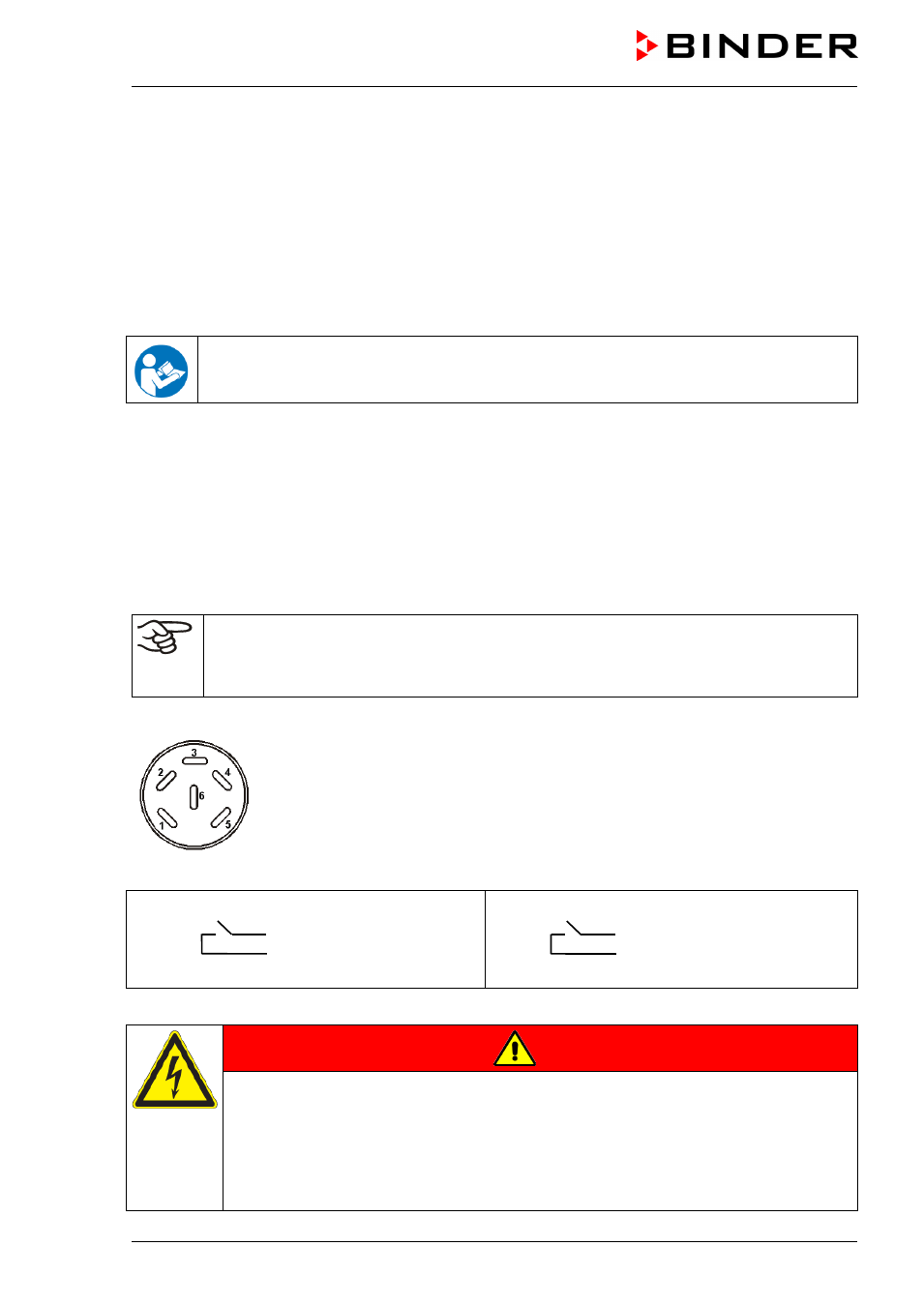

KBW (E5.1) 11/2014 página 71/98
17.3 Datalogger kit (opción)
Los registradores de datos BINDER Data Logger ofrecen un sistema de medición independiente a largo
plazo de la temperatura. Tienen un teclado y una gran pantalla LCD, funciones de alarma y reloj en
tiempo real. Los datos de medición se registran en el registrador de datos y pueden ser leídos después
de la medición a través de la interfaz RS232 del registrador de datos. El intervalo de medición es pro-
gramable, hasta 64.000 valores de medición se almacenan. Para leer los datos sirve el “Data Logger
Evaluation Software“. Un protocolo combinado de alarma e estado se puede enviar directamente a una
impresora en serie.
Data Logger Kit T 220: Rango de temperatura de -90 °C a +220 °C.
Instrucciones detalladas acerca la instalación y operación del BINDER Data Logger encontra-
rán en las instrucciones de instalación del artículo número 7001-0204, y las instrucciones del
fabricante original suministrado con el registrador de datos
17.4 Contactos de conmutación por medio de contactos de mando (opción)
Los contactos de mando 2 y 3 sirven para activar cualquier equipo a las salidas de conmutación de po-
tencial libre que se pueden tomar a través de un conector DIN (5) en el panel lateral derecho de instru-
mentos. Los contactos de mando permiten el encendido y apagado controlado por un programa de las
salidas de conmutación de potencial libre y se pueden programar tanto en el Modo de valor fijo (Cap. 6)
como en el editor de programación (Cap. 8) (Estado de conmutación 0 = DES, Estado de conmutación 1
= CON).
Antes de ajustar los valores teóricos en el Modo de entrada con valor prefijado (Cap. 6) o
antes de introducir un programa en el Editor de programación (Cap. 8), inactíve el programa-
dor semanal. Con el temporizador semanal activo, no se tendrá en cuenta el ajuste de los
contactos de mando.
La conexión se lleva a cabo como el conector DIN (5):
Figura 19: Configuración del pin del conector DIN (5) en el panel lateral de ins-
trumentos derecho
Se adjunta un conector DIN adecuado.
Contacto de mando 2 Contacto de mando 3
Pin 3: Pin
Pin 4: Trabajo Pin 5: Pin
Pin 6: Trabajo
Estado de conmutación CON: x 1x Estado de conmutación CON: xx 1
Capacidad máxima de carga de los contactos de conmutación: 24V AC/DC - 2,5A
PELIGRO
Peligro de descarga eléctrica.
Peligro de muerte.
Daño en el interruptor y en el enchufe.
∅
NO se debe exceder la carga máxima de conmutación de 24 V AC/DC, 2,5 A.
∅ NO conectar aparatos con sobrecarga eléctrica.
3
4 5
6
