PARTES ELÉCTRICAS
VELOCIDAD Y CABLEADO
La velocidad en vacío de esta herramienta es de 4800 rpm
aproximadamente. Esta velocidad no es constante y dis-
minuye durante el corte o con un voltaje bajo. En cuanto al
voltaje, el cableado dentro del taller es tan importante como
la potencia nominal del motor. Una línea pensada sólo para
iluminación no puede alimentar el motor de una herramienta
eléctrica. El cable que tiene el calibre suficiente para una
distancia corta, será demasiado delgado para una distancia
mayor. Una línea que alimenta una herramienta eléctrica pu-
ede no ser suficiente para alimentar dos o tres herramientas.
INSTRUCCIONES DE CONEXIÓN A TIERRA
En caso de un mal funcionamiento o desperfecto, la conexión
a tierra brinda a la corriente eléctrica una trayectoria de mínima
resistencia para disminuir el riesgo de una descarga eléctrica.
Esta herramienta está provista de un cable eléctrico con un
conductor y una clavija de conexión a tierra para equipos.
La clavija debe conectarse en una toma de corriente igual
que esté correctamente instalada y conectada a tierra, de
conformidad con los códigos y reglamentos de la localidad.
No modifique la clavija suministrada. Si no entra en la toma
de corriente, llame a un electricista calificado para que instale
una toma de corriente adecuada. Si el conductor de conexión
a tierra del equipo se conecta de forma incorrecta, puede
presentarse un riesgo de descarga eléctrica. El conductor
con aislamiento que tiene una superficie exterior verde con
o sin tiras amarillas es el conductor de conexión a tierra del
equipo. Si es necesaria la reparación o reemplazo del cable
eléctrico o de la clavija, no conecte el conductor de conexión
a tierra a una terminal portadora de corriente.
Consulte a un electricista calificado o técnico de servicio
si no ha comprendido completamente las instrucciones de
conexión a tierra o si no está seguro si la herramienta está
conectada a tierra correctamente.
Repare o reemplace de inmediato todo cable dañado o
gastado.

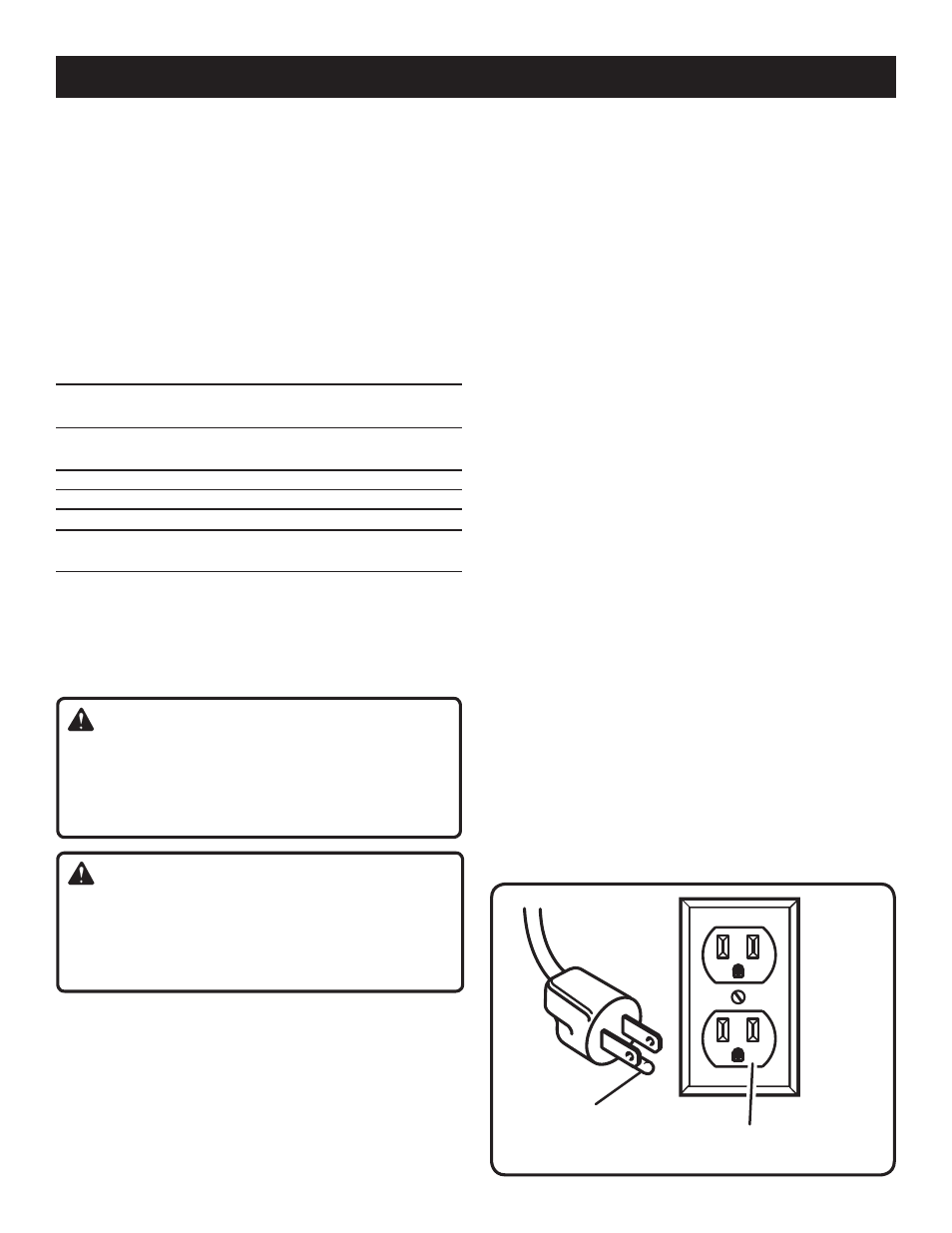

Esta herramienta debe utilizarse conectada a un circuito
con una toma de corriente como la que se muestra en la
figura 1. Cuenta también con una punta de conexión a tierra,
según se muestra.
Fig. 1
CABLES DE EXTENSIÓN
Sólo utilice cables de extensión de 3 conductores con clavijas
de tres puntas y contactos de tres polos que acepten la clavija
del cable de la herramienta. Si la herramienta eléctrica debe
situarse a una distancia importante de la toma de corriente,
asegúrese de que el cable de extensión que utilice tenga
el grosor suficiente para soportar el consumo de corriente
de la herramienta. Un cable de extensión de un grueso in-
suficiente causará caída del voltaje de la línea, además de
producir pérdida de potencia y recalentamiento del motor.
Básese en la tabla que se presenta abajo para calcular el
calibre mínimo requerido de los conductores del cable de
extensión. Solamente deben utilizarse cordones con forro
redondo registrados en Underwriter’s Laboratories (UL).
**Amperaje (aparece en la placa de datos de la herramienta)
0-2.0 2.1-3.4 3.5-5.0 5.1-7.0 7.1-12.0 12.1-16.0
Longitud Calibre conductores
del cordón (AWG)
25' 16 16 16 16 14 14
50' 16 16 16 14 14 12
100' 16 16 14 12 10 —
**Se usa en los circuitos de calibre 12, de 20 amperes.
NOTA: AWG = American Wire Gauge
Al trabajar con la herramienta a la intemperie, utilice un cable
de extensión fabricado para uso en exteriores. Tal caracter-
ística está indicada con las letras “WA” en el forro del cable.
Antes de utilizar un cable de extensión, inspecciónelo para
ver si tiene conductores flojos o expuestos y aislamiento
cortado o gastado.
ADVERTENCIA:
Mantenga el cable de extensión fuera del área de trabajo.
Al trabajar con una herramienta eléctrica, coloque el ca-
ble de tal manera que no pueda enredarse en la madera,
herramientas ni otros obstáculos. La falta de atención a
esta advertencia puede redundar en lesiones graves.
ADVERTENCIA:
Inspeccione los cables de extensión cada vez antes de
usarlos. Si están dañados, reemplácelos de inmediato.
Nunca utilice la herramienta con un cable dañado, ya
que si toca la parte dañada puede sufrir una descarga
eléctrica, con las consecuentes lesiones graves.
CONEXIÓN ELÉCTRICA
Esta herramienta está impulsada por un motor eléctrico fabricado
con precisión. Debe conectarse únicamente a
una línea de
voltaje de 120 Volts, 60 Hertz, de corriente alterna (corriente
normal para uso doméstico). No utilice esta herramienta con
corriente continua (c.c.). Una caída considerable de voltaje causa
pérdida de potencia y recalentamiento del motor. Si la sierra
no funciona al conectarla en una toma de corriente, vuelva a
revisar el suministro de corriente.
PUNTA DE
CONEXIÓN
A TIERRA
TOMA DE CORRIENTE CON
TIERRA, DE 120 VOLTS
