INSTALACIÓN DEL CONJUNTO DEL
PROTECTORDE LA HOJA
Ver la figura 13.

Baje la hoja cortadora girando el volante de ajuste de
altura en sentido contrario a las manecillas del reloj.
 Usando una llave pequeña, instale el conjunto del protector
de la hoja aflojando las dos tuercas hexagonales lo suficiente
como para deslizar la separador entre las láminas. Apriete
parcialmente las dos tuercas. Asegúrese de que la separador
esté a una distancia de 1/8 pulg. (6 mm) de la hoja.
 Alinee correctamente la hoja y la separador, cuando descrito
abajo. Apriete las tuercas firmemente cuando apropiada-
mente alineado.
PARA REVISAR, REEMPLAZAR O AJUSTAR
EL CONJUNTO DEL PROTECTOR DE LA HOJA
DE CORTE
Ver las Figuras 14 - 15.
La instalación correcta de la protección de la hoja im-
plica que la hoja de la sierra y la separador estén alineados
mutuamente. SIEMPRE alinee la protección de la hoja con ésta
antes de encender la sierra.
El separador se encuentra entre varias láminas que pueden ser
reposicionadas según sea necesario para centrar la cuchilla
detrás de la hoja. El separador es mantenida en su lugar por
dos pernos y tuercas hexagonales en la base. Los pernos están
en ranuras que permiten un ajuste de adelante hacia atrás.
Para verificar la alineación del separador:
 Desconecte la sierra, baje la hoja de corte y quite la placa
de la garganta.
 Asegúrese de que la palanca de fijación de bisel esté fija-
mente a la izquierda. Levante la hoja girandoel volante de
ajuste de altura a la derecha.
 Levante los trinquetes anticontragolpe y coloque una es-
cuadra de carpintero o una regla tanto contra la hoja de la
sierra como contra el separador.
 Se sabe que la hoja de la sierra y el separador están alin-
eados cuando la escuadra de carpintero toca tanto la hoja
como el separador de manera uniforme sin espacios.
Si no están alineados el separador y la hoja de la sierra,
es necesario efectuar un ajuste. Para ajustar:
 Desconecte la sierra, baje la hoja de corte, y quite la placa
de la garganta.
 Con el extremo cerrado de la llave pequeña, saque las dos
tuercas en la base de la separador. Saque el conjunto de el
protector de la hoja de corte
 Desplace las cuñas para alinear la separador con la la hoja
de la sierra. Vuelva a instalar la separadora entre las cuñas.
NOTA: Puede ser necesario desmontar de las cuñas y vol-
tearlas a la dirección opuesta.
 Vuelva a revisar la alineación; para ello, coloque la escuadra de
carpintero junto a la hoja de la sierra según se explicó arriba.
 Ponga otra vez la hoja de corte, al ángulo y altura deseados.
Baje la hoja de corte, inserte la placa de la garganta, des pués
apriete firmemente el tornillo de la placa de la garganta.
NOTA: Los trinquetes antiretroceso confidencial deben estar
encima el separador antes de apretar los tornillos de placa
de la garganta.
MONTAJE
PLACA DE
MONTAJE
LÁMINAS
SEPARADORA
NO SAQUE LAS TUERCAS HEX.
TUERCA HEX.

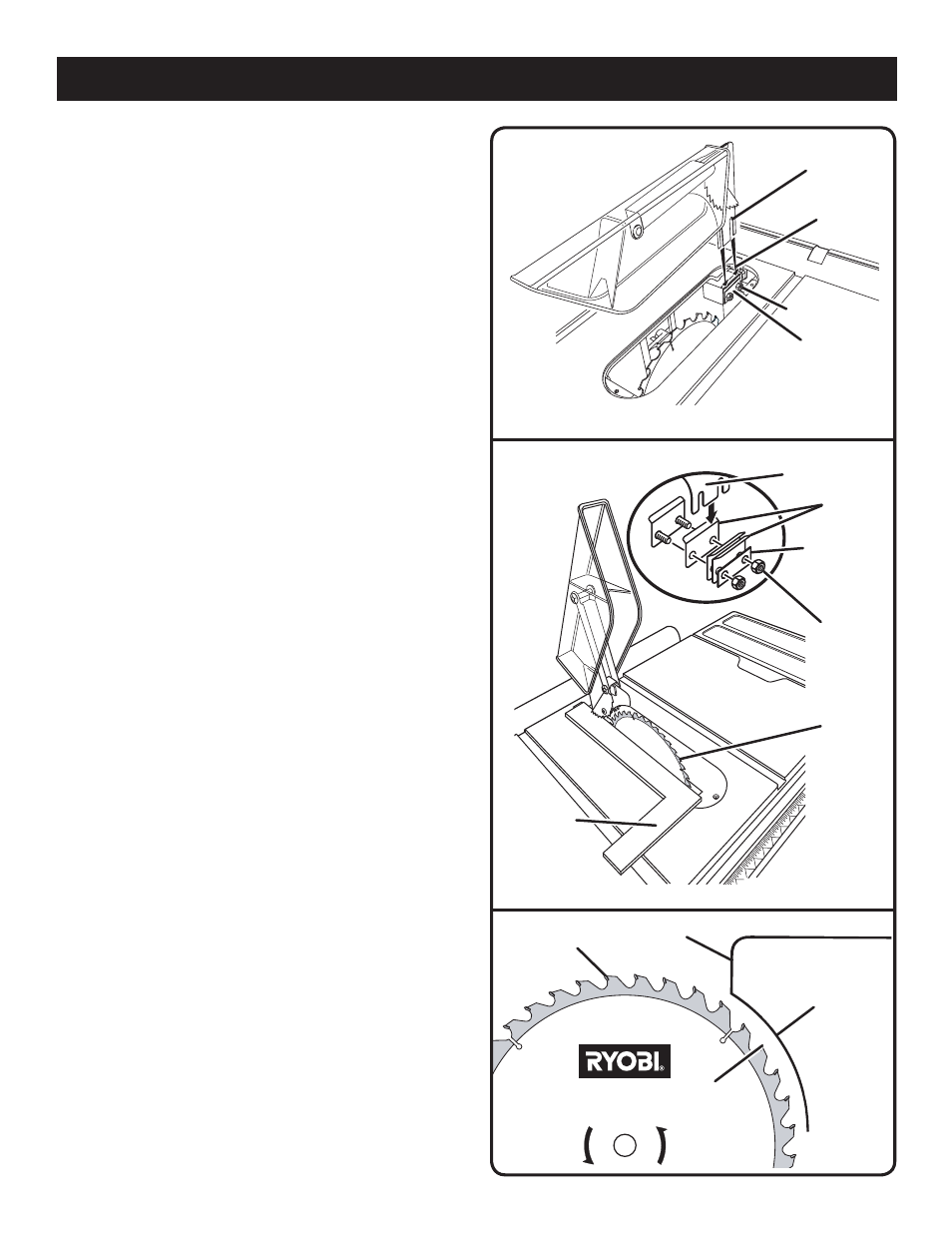

Fig. 13
SEPARADORA
HOJA
1/8 PULG.
(3 mm)
Fig. 15
Fig. 14
HOJA
TUERCA
HEX.
PLACA DE
MONTAJE
LÁMINAS
SEPARADORA
ESCUADRA
DE
CARPINTERO
