FUNCIONAMIENTO
TALONEO DE LA HOJA (PONERLA PARALELA)
CON LA RANURA DE LA GUÍA DE INGLETES

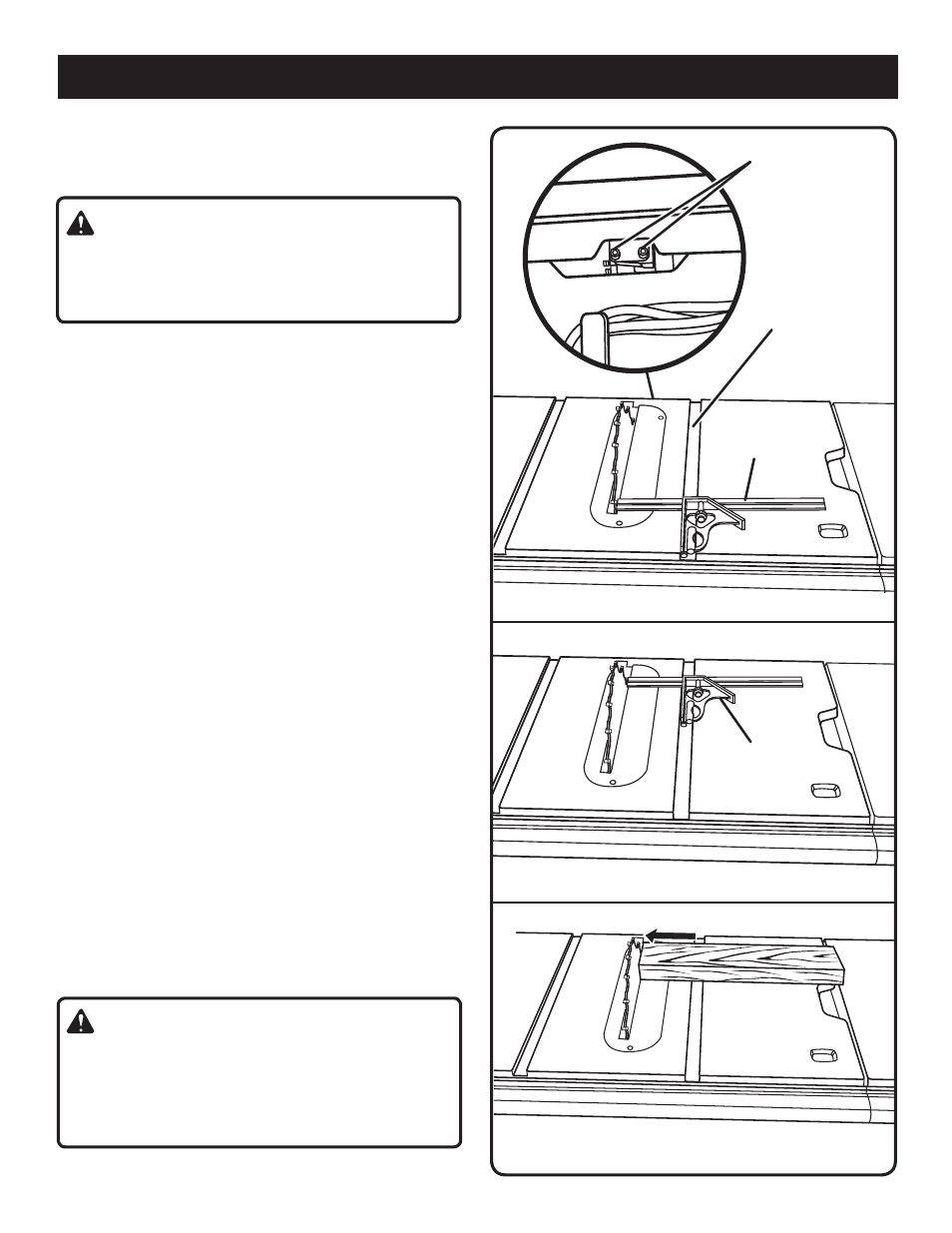

Vea las figuras 25 - 27.
ADVERTENCIA:
La hoja debe estar paralela a la ranura de la guía de in-
gletes de manera que la madera no se doble y se produzca
un contragolpe. La inobservancia de esta advertencia
puede causar lesiones corporales serias.
No afloje ningún tornillo para este ajuste hasta que haya
revisado con una escuadra de combinación y haya efectuado
cortes de prueba para asegurarse de que son necesarios los
ajustes. Una vez aflojados los tornillos, deben reajustarse
estos elementos.

Desconecte la sierra.
 Levante la protección de la hoja. Eleve lo más posible la
hoja con un giro de la volante de ajuste de altura.
 Marque un lado de uno de los dientes de la parte frontal
de la hoja. Coloque el cuerpo de una escuadra de
combinación contra la ranura de la guía de ingletes, como
se muestra en la figura 25. Mida la distancia existente
hasta la ranura derecha de la guía de ingletes.
 Gire la hoja de manera que el diente marcado quede
atrás.
 Mueva la escuadra de combinación a la parte trasera
y mida de nuevo la distancia existente hasta la ranura
derecha de la guía de ingletes. Si ambas distancias son
iguales, significa que la hoja y la ranura de la guía de
ingletes están paralelas.
 Si son diferentes las distancias medidas, afloje los tornillos
situados en la parte posterior de la mesa con un llave
hexagonal de 4 mm.
 Si la parte posterior de la hoja estaba muy lejos de la ranura
de la guía de ingletes, coloque un bloque de madera en
el lado izquierdo de la hoja y empújelo por la hoja hasta
que ésta quede paralela a la ranura de la guía de ingletes.
Vuelva a apretar los tornillos.
 Si la parte posterior de la hoja estaba muy cerca de
la ranura de la guía de ingletes, coloque un bloque de
madera en el lado derecho de la hoja y empújelo por la
hoja hasta que ésta quede paralela a la ranura de la guía
de ingletes. Vuelva a apretar los tornillos.
ADVERTENCIA:
Para reducir el riesgo de lesiones por un contragolpe,
alinee la guía de corte al hilo con la hoja en seguida de
los ajustes de ésta. Siempre asegúrese de que la guía
de corte al hilo esté paralela a la hoja antes de iniciar
cualquier operación.
ESCUADRA DE
COMBINACIÓN
TORNILLOS
ESCUADRA DE
COMBINACIÓN
RANURA DERECHA
DE LA GUÍA DE
INGLETES
HOJA MUY CERCA DE LA RANURA
DE LA GUÍA DE INGLETES
Fig. 27
Fig. 26
Fig. 25
