Ryobi BTS20R-1 - Manual (Página 21)

Página 21
FUNCIONAMIENTO
PARA CAMBIAR LA PROFUNDIDAD DE LA
HOJA

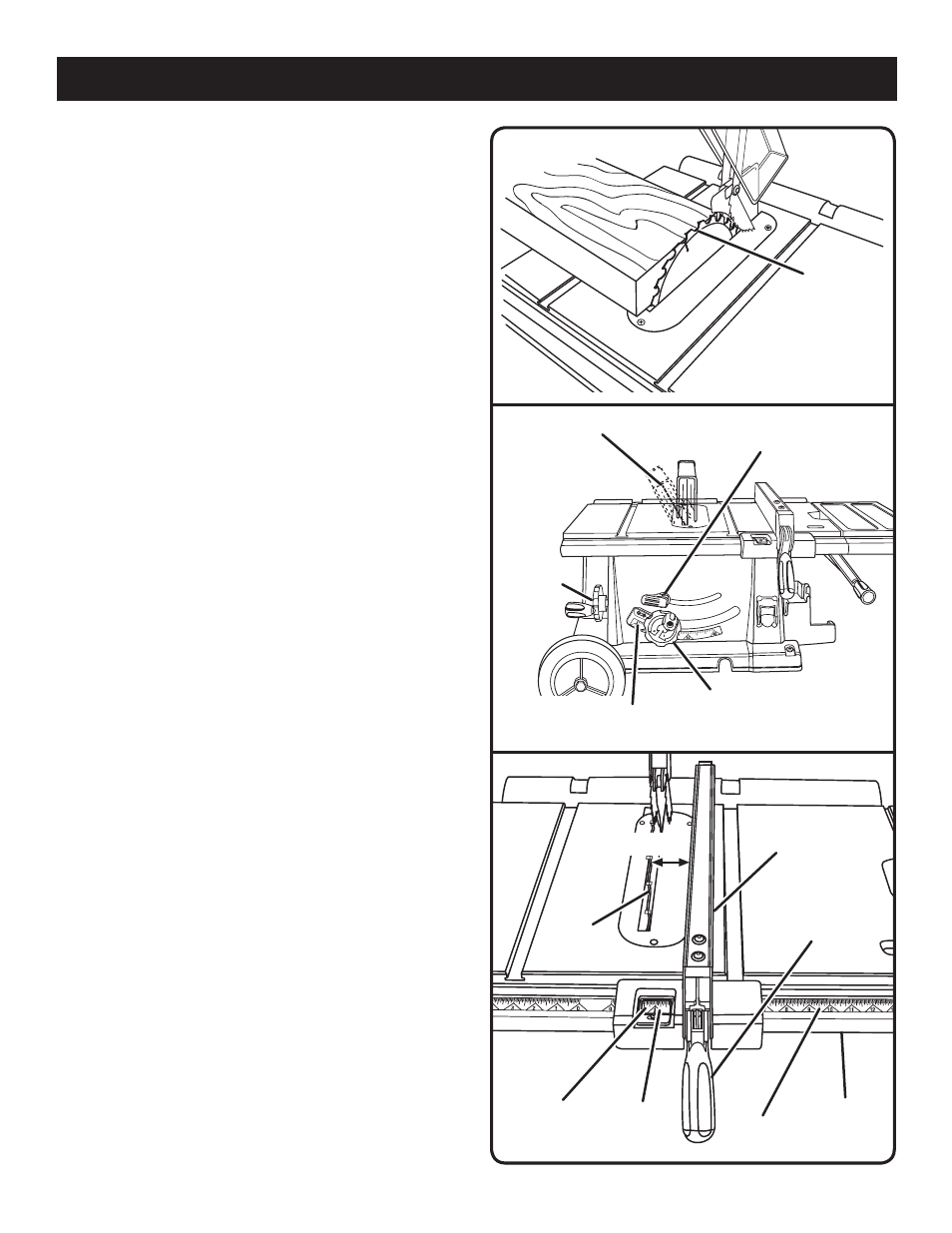

Vea la figura 18.
Se debe ajustar la profundidad de la hoja de la sierra de
manera que las puntas exteriores de la hoja queden más
elevadas que la pieza de trabajo de 1/8 pulg. (3,2 mm) a 1/4
pulg. (6,4 mm) aproximadamente, pero los puntos más bajos
(las gargantas) queden bajo la superficie superior.

Empuje la palanca de bloqueo de bisel a la izquierda para
el modo de elevación.
 La hoja de corte se sube girando a la izquierda el volante
de ajuste de altura, y se baja girando éste a la derecha.
PARA CAMBIAR EL ÁNGULO DE LA HOJA
Vea la figura 19.

Desenganche la palanca de bloqueo del bisel.
 Incline la hoja girando la volante de bisel hasta que el
indicador de bisel muestre el ángulo correcto.
 Cierre firmemente la palanca de bloqueo del bisel mientras
sostiene la volante de bisel en su lugar.
PARA AJUSTAR A LA HOJA EL INDICADOR DE
LA ESCALA DE LA GUÍA DE CORTE AL HILO
Vea la figura 20.
La escala puede usarse de 0 a 27 pulg. (0 a 686 mm) al
lado derecho de la hoja y de 0 a 7 pulg. (0 a 178 mm) a la
izquierda de la hoja. El operador puede selecionar cualquier
dimensión deseada dentro de estos límites. Use los siguientes
pasos para regular la escala en relación con la hoja y con el
indicador de la escala. Comience con la hoja en el ángulo
cero (vertical).

Afloje la guía de corte al hilo levantando la manija de
bloqueo.
 Usando una escuadra de carpintero, coloque la guía de
corte al hilo a 2 pulg. (51 mm) del borde de la hoja.
 Afloje el tornillo del indicador de escala.
 Ajuste el indicador de la escala hasta que la marca de 2
pulg. (51 mm).
 Apriete la tornillo y revise la medida y la guía de corte al
hilo.
INDICADOR
DE BISEL
VOLANTE DE AJUSTE
DE ALTURA
HOJA INCLINADA
ESPACIO
ENTRE
LOS DIENTES
PALANCA DE BLOQUEO
DEL BISEL
VOLANTE DE
BISEL
Fig. 18
Fig. 19
RIEL
DELANTERO
MANIJA DE
BLOQUEO
HOJA
HOJA DE LA
GUÍA DE CORTE
MARCADO
A 2 PULG.
(51 mm)
ESCALA
INDICADOR
DE ESCALA
Fig. 20
2 PULG.
