Página 27
FUNCIONAMIENTO
PARA HACER UN CORTE TRANSVERSAL EN
INGLETE COMPUESTO
Se recomienda que usted coloque la pieza que va ser cor-
tada en el lado izquierdo de la hoja y que haga un corte de
prueba en un resto de madera.
ADVERTENCIA:
Asegúrese de que el conjunto del protector de la hoja
esté firmemente instalado y funcionando perfectamente
para evitar sufrir una lesión personal grave.
 Retire la guía de corte al hilo levantando la manija de
bloqueo.
 Desenganche la palanca de bloqueo del bisel.
 Ajuste el ángulo de bisel en la posición deseada.
 Enganche la palanca de bloqueo del bisel.
 Ajuste la hoja a la profundidad correcta.
 Afloje la perilla de bloqueo de la guía de inglete, ajuste la
guía de inglete en el ángulo deseado y apriete la perilla
de bloqueo.
 Coloque el interruptor de alimentación en la posición de
"on" ( ).
 Coloque la pieza de trabajo plana en la mesa con el
borde al ras contra la guía de inglete. Espere a que la
hoja adquiera su velocidad máxima antes de alimentar
la pieza de trabajo hacia la hoja.
 Avance lentamente la pieza de trabajo y la guía de inglete
hacia la hoja. Mantenga la pieza de trabajo al ras contra
la guía de inglete. Empuje la guía de inglete y la pieza
de trabajo hacia la hoja. Párese ligeramente al lado de la
madera a medida que hace contacto con la hoja a fin de
reducir la posibilidad de una lesión si es que se produce
un retroceso.
 Cuando se termine el corte, apague la sierra ( ). Espere
a que la hoja de corte se detenga por completo antes de
retirar la pieza de trabajo.
 Después de que la hoja se ha detenido completamente,
retire el material sobrante.
CORTES INCOMPLETOS
Los cortes incompletos pueden efectuarse al hilo de la madera
(corte al hilo) o a través del hilo (corte transversal). El uso de
un corte incompleto es esencial para cortar ranuras y rebajos.
NOTA: Este es el único tipo de corte que se hace sin tener el
protector de la hoja instalado. Asegúrese de que el protector
de la hoja sea vuelto a instalar inmediatamente después de
terminar de hacer un corte de este tipo.
Lea la sección correspondiente que describe el tipo de corte,
además de esta sección sobre los cortes incompletos o
ranurados. Por ejemplo, si su corte incompleto es un corte
transversal derecho, lea y comprenda la sección sobre cortes
derechos antes de proseguir.

Desconecte la sierra.
ESTACA
EMPUJADORA
GRAMPAS
DEL RIEL
BLOQUE
EMPUJADOR
 Baje la hoja y retire el tornillo encargado de fijar la placa de
la garganta en su lugar. Quite la placa de la garganta.
 Afloje las dos tuercas hexagonales que están en la base
de la separadora. No saque las tuercas hexagonales.
Saque el protector de la hoja de corte. Vuelva a apretar las
dos tuercas en la base. Inserte la placa de la garganta.
 Inserte la placa de la garganta, después apriete firmemente
el tornillo de la placa de la garganta.
 Haga levante la hoja a la altura correcta girando la volante
de altura de la hoja a la izquierda. Sujete la placa de la
garganta con el tornillo.
 Alimente la pieza a la hoja de corte.
NOTA: Verifique cuidadosamente todos los ajustes y gire
la hoja a una revolución completa para asegurarse de
que la hoja gire libremente antes de conectar la energía
eléctrica.

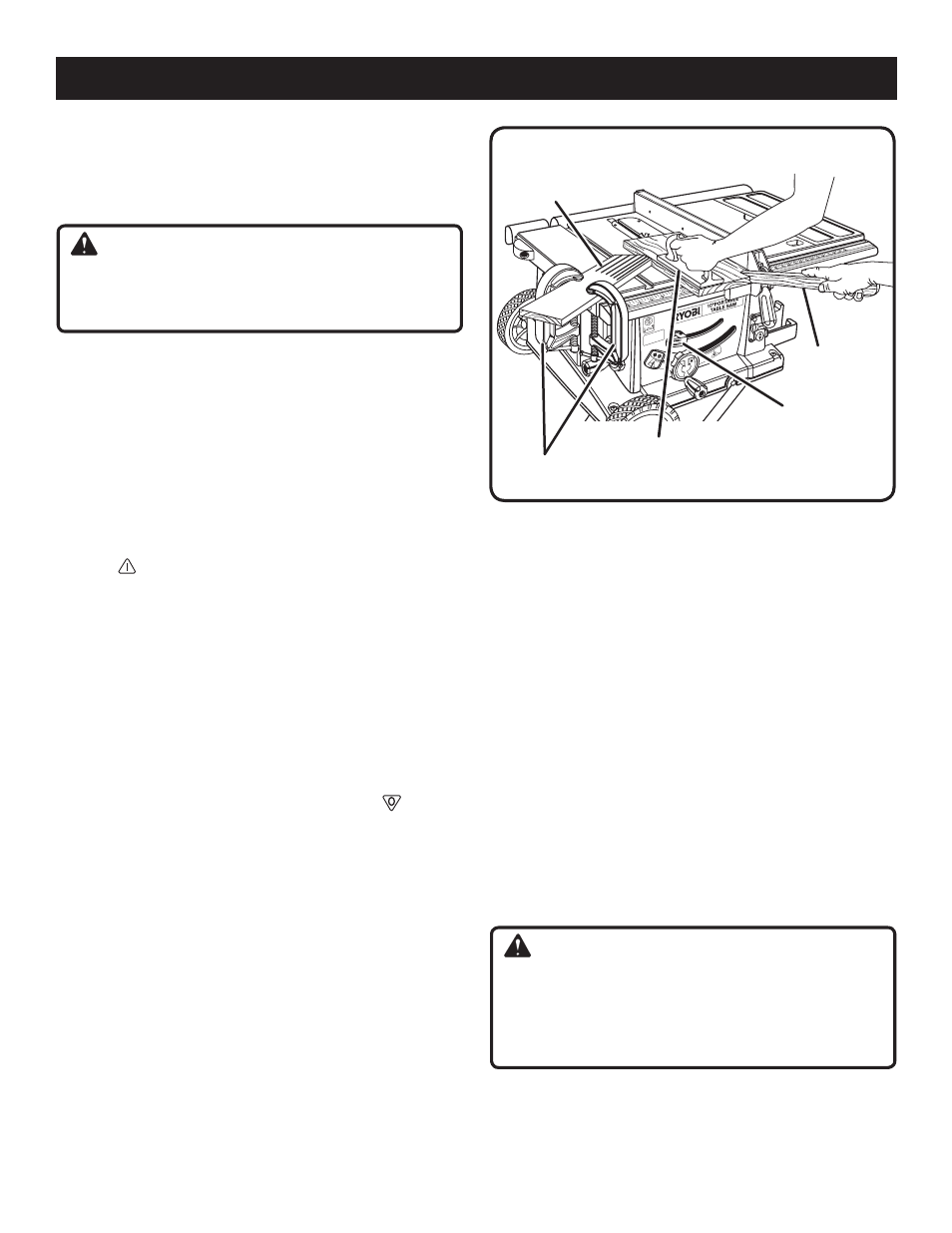

 Siempre use empujadores, bloques empujadores y tablas
con cantos biselados cuando haga cortes incompletos
para evitar el riesgo de sufrir una lesión grave. Ver la
Figura 34.
ADVERTENCIA:
Cuando se hace un corte que no es de lado a lado, el cortador
queda cubierto con la pieza de trabajo durante la mayor parte
del corte. Para evitar el riesgo de lesiones corporales graves,
esté alerta sobre el cortador expuesto al principio y al final de
cada corte.
PALANCA DE
BLOQUEO DE BISEL
GUIA DE INGLETE
Fig. 34
CORTE INCOMPLETOS
