MONTAJE
ABRIR LA PLATAFORMA CON PATAS
Ver la figura 9.
NOTA: También puede usar como referencia la etiqueta
azul al lado derecho de las instrucciones de armado de la
sierra de mesa.

De pie, al lado de la sierra de mesa, jale el cerrojo de la
plataforma con patas hacia usted. Ver la 1.
 Cuando se suelte la plataforma con patas de la base de
la sierra, ponga con cuidado las patas en el piso. Ver
la 2.
 Tome con firmeza la empuñadura con su mano derecha.
Manteniendo su mano izquierda alejada de la plataforma
con patas, jale ésta hasta que se trabe en su lugar. Ver
las 3 y 4.
 Con su mano izquierda firmemente apoyada sobre la
manija de inclinación de la mesa, tome la empuñadura
con su mano derecha. Ver la 5.
� Empuje la plataforma con patas hacia el piso con su
mano derecha y jale en la misma dirección con su mano
izquierda hasta que la sierra esté en una posición vertial.
Ver las 6 y 7.
CERRAR LA PLATAFORMA CON PATAS
Ver la figura 9.
NOTA: También puede usar como referencia la etiqueta
azul ubicada en la parte superior de las instrucciones de
desarmado de la sierra de mesa.

De pie, al lado de la sierra de mesa, tome la manija del
bisel con su mano izquierda, incline la sierra de mesa
hacia su izquierda y tome la empuñadura con su mano
derecha. Con cuidado, baje la sierra de mesa hacia el
costado. Ver la 1 y 2.
 Con su mano derecha en la empuñadura, use su mano
izquierda para liberar el cerrojo de la plataforma. Ver las
3 y 4.
 Una vez que ha sido liberada la plataforma de la base de
la sierra de mesa, jale las patas de la plataforma hacia el
piso. Ver la 5.
 Ponga la palma de su mano derecha hacia arriba, cerca
del tope, y levante la parte inferior de la plataforma hasta
que se trabe en su lugar. Ver las 6 y 7.

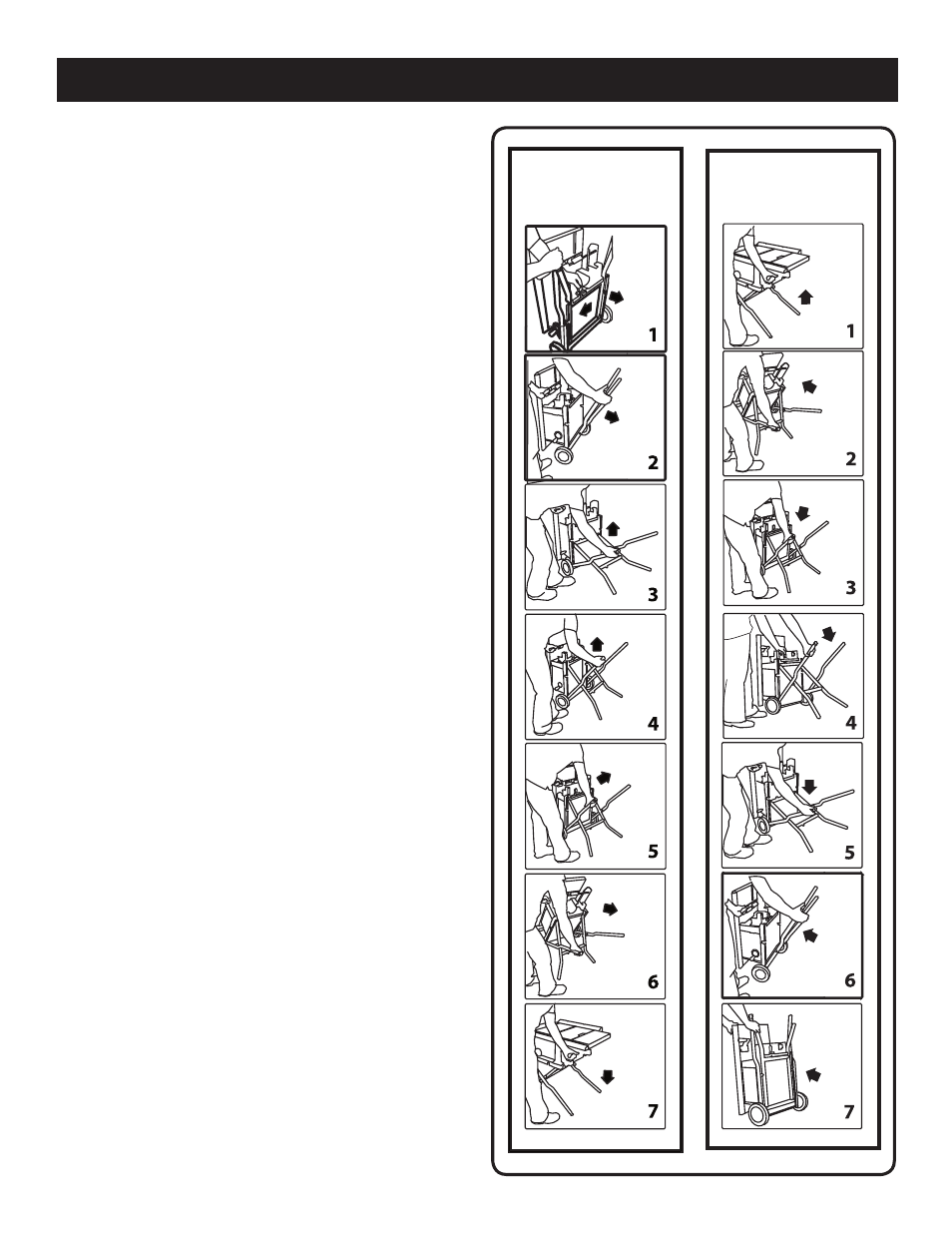

Fig. 9
ARMADO DESARMADO
