Página 22
FUNCIONAMIENTO
PARA USAR LA GUÍA DE CORTE AL HILO
Vea la figura 21.

Coloque el reborde delantera en la parte posterior riel y
empuje de aquélla un poco hacia la parte trasero de la
unidad.
 Baje el extremo trasero de la guía de corte al hilo hasta
las superficies guía de la parte superior del riel trasero.
 Tire hacia abajo la palanca de fijación para alinear
y fijar automáticamente la guía.
Verifique que haya un movimiento deslizante suave. Si es
necesario realizar ajustes, vea el apartado Para verificar
la alineación de la guía de corte al hilo con la hoja, en la
sección Ajuste de este manual.
PARA USAR LA GUÍA DE INGLETES
Vea la figura 22.
���La guía de ingletes brinda una gran precisión en los cortes en
ángulo. Para efectuar cortes con tolerancias muy estrechas
se recomienda efectuar cortes de prueba.
Hay dos canales para el calibrador de ingletes, uno a cada
lado de la hoja. Al efectuar cortes transversales a 90°, puede
utilizarse cualquiera de los dos canales del calibrador de
ingletes. Al realizar cortes transversales a bisel (con la hoja
inclinada en relación con la mesa), la guía de ingletes debe
estar en la ranura de la derecha, de manera que la hoja se
incline en dirección opuesta a donde está el calibrador de
ingletes y las manos del operador.
El calibrador de ingletes puede girarse 60° a la derecha o
izquierda.

Afloje la perilla de fijación.
 Con el calibrador de ingletes puesto en la ranura
correspondiente, gírelo hasta llegar al ángulo deseado
en la escala.
 Vuelva a apretar la perilla de fijación.
USAR EL SOPORTE DE SALIDA
Consulte la Figura 31.
El soporte de salida se desliza para dar al operador soporte
adicional para cortar piezas largas.

Con la sierra en la posición de apagado, párese detrás
de la sierra.
 Tome el soporte de salida con ambas manos y jálelo hasta
que esté totalmente extendido.
USAR LA EXTENSIÓN DE MESA DESLIZABLE
CONSULTE LA FIGURA 24.
La extensión de mesa deslizable proporciona al operador una
anchura adicional de la mesa para soportar piezas más anchas.

Coloque la guía de corte al hilo en 19 pulg. (48.26 cm).
 Afloje las perillas de la extensión de la mesa, debajo de ésta,
girándolas en sentido contrario a las manecillas del reloj.
 Usando la ventana de la escala de extensión, tome la
extensión de la mesa deslizable con ambas manos y
jálela hasta que indique la medida deseada.
NOTA: La extensión deslizable de la mesa se extenderá a
27 pulg. (68,5 cm) de capacidad del corte al hilo.
 Vuelva a apretar las perillas de la extensión de la mesa.

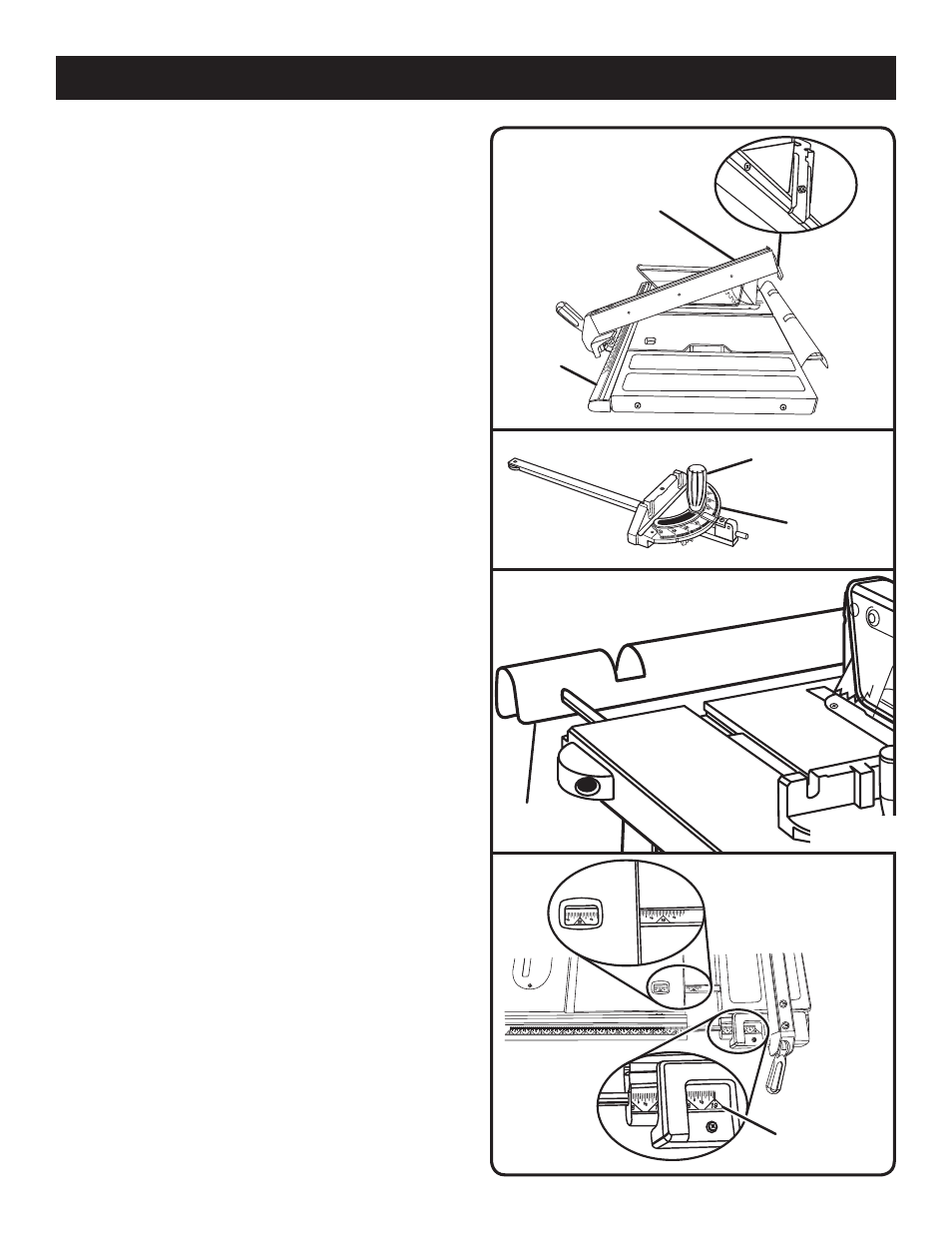

GUÍA DE CORTE
AL HILO
RIEL
DELANTERO
PERILLA DE
FIJACIÓN
GUÍA DE
INGLETES
SOPORTE
DE SALIDA
Fig. 21
Fig. 22
MARCA DE
19 pulg.
Fig. 23
Fig. 24
