AJUSTES
PARA FIJAR EL INDICADOR DE BISEL Y LOS
TOPES DE BISEL A 0° o 45° (ESCUADRADO
DELA HOJA)

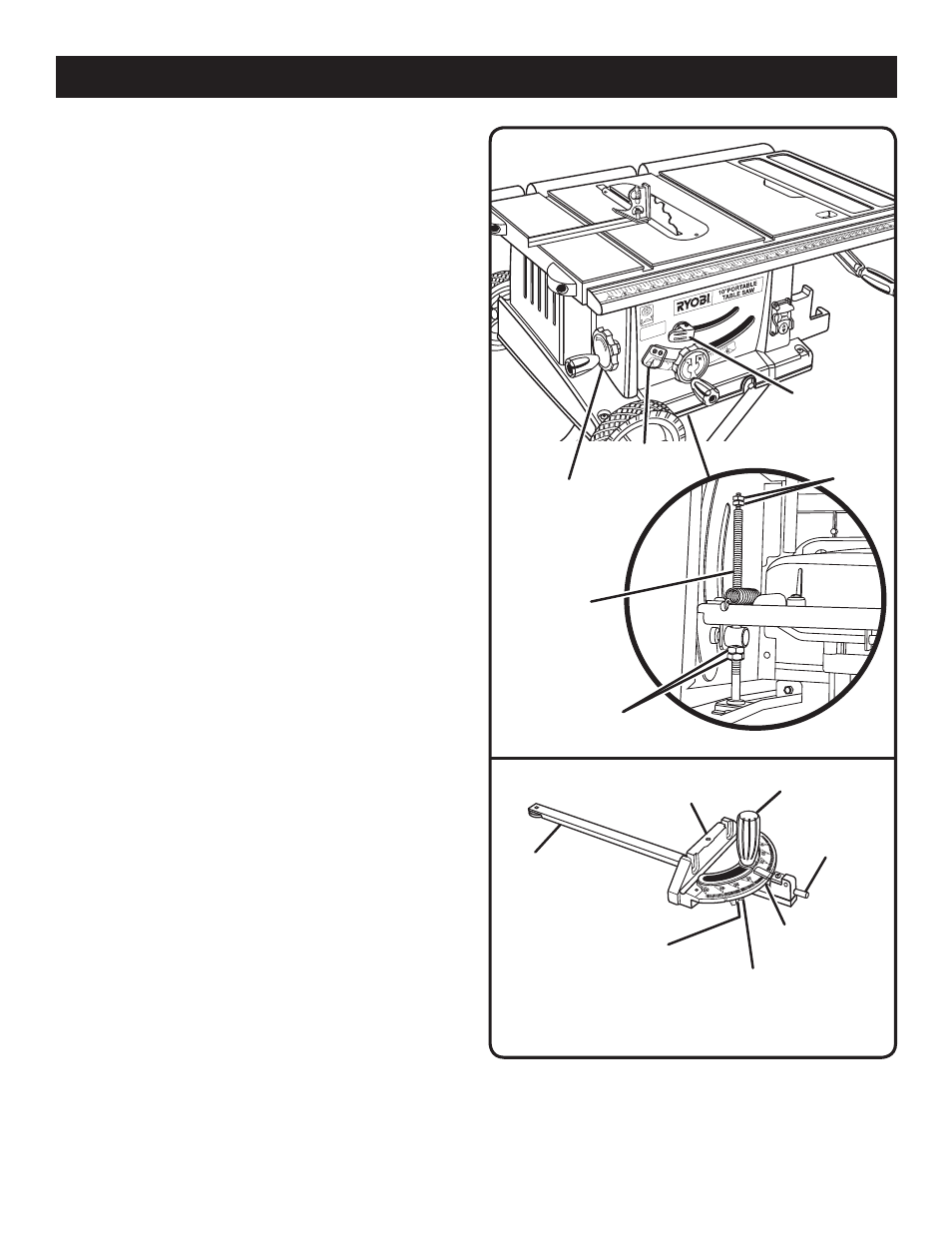

Ver la Figura 38.
Los ajustes de ángulo de su sierra se hicieron en la fábrica
y, a menos que se hayan dañado durante el transporte, no
necesitan ajuste durante el armado. Después de un uso
intenso, es posible que se necesite revisar.

Desconecte la sierra.
 Desenganche la palanca de bloqueo del bisel.
 Si la hoja de corte no está perfectamente vertical (0°),
afloje las tuercas del perno tope adentro del gabinete,
posicione la hoja de corte, ajuste el perno tope y después
vuelva a apretar las tuercas. Consulte el inserto de la
Figura 38.
 Gire la volante de bisel hasta que la hoja de corte se
haya movido completamente al lado izquierdo. Bloquee
el ángulo empujando la palanca de bloqueo del bisel.
 Si la hoja de corte no está exactamente a 45°, afloje las
tuercas del perno tope adentro del gabinete, posicione
la hoja de corte, ajuste el perno tope y después vuelva a
apretar las tuercas. Consulte el inserto de la Figura 38.
 Haga un corte de prueba.
PARA AJUSTAR LA GUÍA DE INGLETES
Vea la figura 39.
Puede fijar la guía de ingletes a 0˚, +45˚ y –45˚, con el pasa-
dor del tope de dicha guía y los tornillos ajustables de los
topes.
NOTA: La guía de ingletes brinda una gran precisión en los
cortes en ángulo. Para efectuar cortes con tolerancias muy
estrechas se recomienda efectuar cortes de prueba.

Afloje la perilla y extraiga el pasador del tope para girar
la base de la guía de ingletes más allá de los tornillos de
los topes.
 Con una llave de tuercas de 8 mm afloje la tuerca de
seguridad del tope de 0˚ en el pasador del tope.
 Coloque una escuadra de 90˚ contra la barra y la base
de la guía de ingletes.
 Si no está a escuadra la barra, afloje la perilla, ajuste la
barra y apriete la perilla.
 Ajuste el tornillo del tope de 0˚ hasta que descanse contra
el pasador del tope.
 Ajuste los tornillos de los topes de +45˚ y -45˚ con una
escuadra triangular de 45˚ y los pasos descritos arriba.
PALANCA DE
BLOQUEO DE
BISEL
TUERCAS
PERNO TOPE
INDICADOR DE
CORTE EN BISEL
VOLANTE DE
BISEL
TUERCAS
Fig. 38
Fig. 39
TUERCA DE
SEGURIDAD
PERILLA
BASE DE LA GUÍA
DE INGLETES
PASADOR
DE TOPE
TORNILLO
DEL TOPE
AJUSTABLE DE
45°
TORNILLO DEL TOPE
AJUSTABLE DE 0°
BARRA DE
LA GUÍA DE
INGLETES
