Página 29
PARA INCLINAR LA HOJA,
EMPUJE LA PALANCA DE
BLOQUEO DE BISEL A LA
DERECHA Y LA VOLANTE DE
BISEL A LA IZQUIERDA
PARA BLOQUEAR LA HOJA
EN ÁNGULO EMPUJE LA
PALANCA DE BLOQUEO DE
BISEL A LA IZQUIERDA
PLACA DE LA
GARGANTA
Fig. 36
Fig. 35
Fig. 37
PARA BAJAR LA HOJA, EMPUJE LA
PALANCA DE BLOQUEO DE BISEL
A LA IZQUIERDA Y LA VOLANTE DE
AJUSTE DE ALTURA A LA DERECHA
PARA LEVANTAR LA HOJA EMPUJE
LA PALANCA DE BLOQUEO DE BISEL
A LA IZQUIERDA Y LA VOLANTE DE
ALTURA A LA IZQUIERDA
PALANCA DE
BLOQUEO DE BISEL VOLANTE
DEL BISEL
PROTECTOR
DE LA HOJA
AJUSTES
ADVERTENCIA:
Antes de efectuar cualquier ajuste, asegúrese de que
la herramienta esté desconectada del suministro de
corriente. La inobservancia de esta advertencia podría
causar lesiones corporales serias.
La sierra de mesa ha sido ajustada en la fábrica para
producir cortes muy exactos. No obstante, algunos de
los componentes podrían haberse desalineado durante
el transporte. También, al paso del tiempo, probablemente
será necesario un reajuste debido al desgaste.
Para evitar configuraciones y ajustes innecesarios, una buena
práctica es verificar cada configuración cuidadosamente con
una escuadra de carpintero, y efectuar cortes en madera
de desecho antes de efectuar cortes finales en piezas de
trabajo buenas. No inicie ningún ajuste sin haber revisado
con una escuadra y haber efectuado cortes de prueba para
asegurarse de que son necesarios los ajustes.

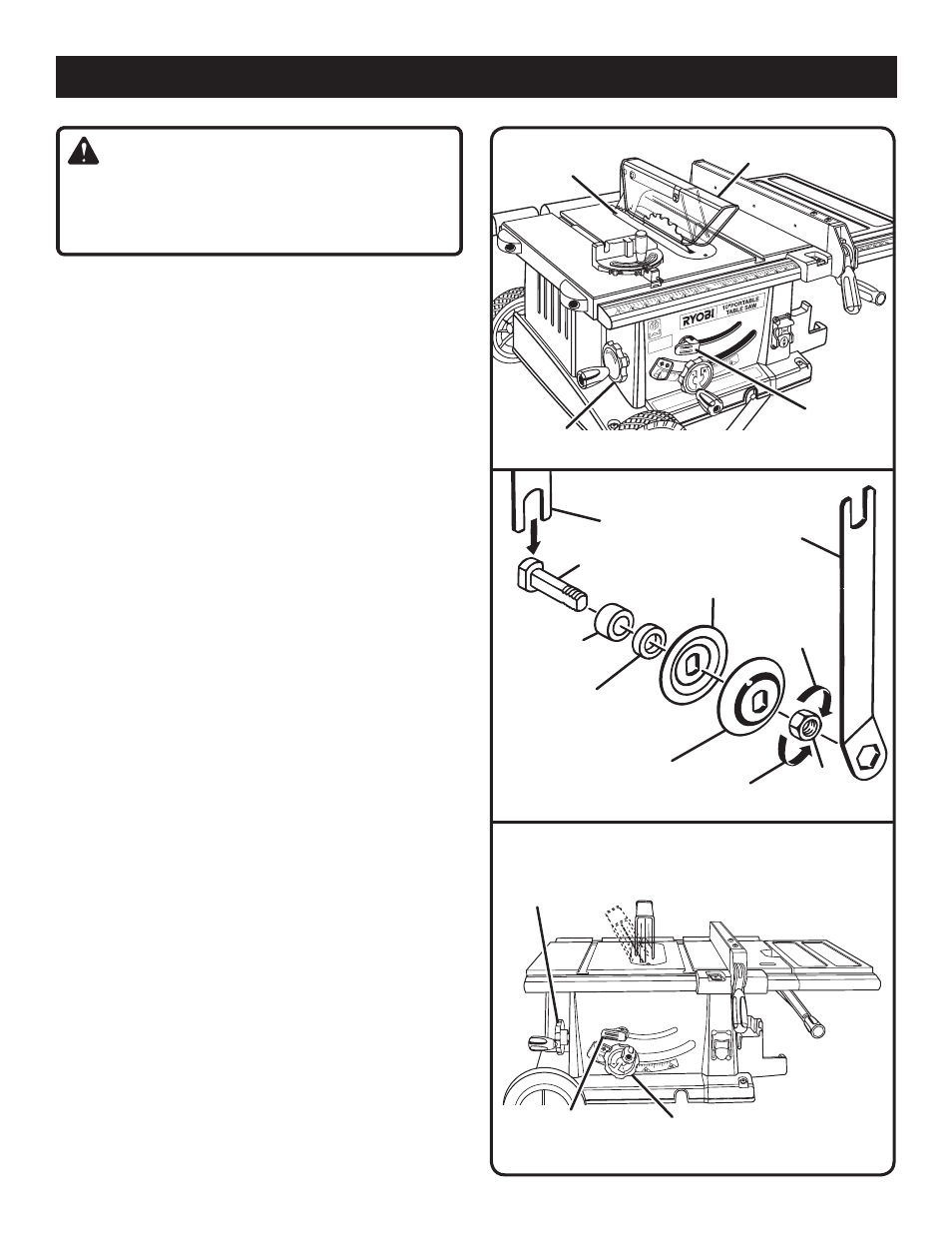

PARA REEMPLAZAR LA HOJA
Ver las Figuras 35 - 37.
 Desconecte la sierra.
 Baje la hoja de la sierra, suba la protección de la hoja
y retire la placa de la garganta.
 Asegúrese de que la palanca de fijación de bisel esté
fijamente a la izquierda. Levante la hoja a su altura
máxima girando la volate de ajuste de altura a la derecha.
 Usando la llave más pequeña, inserte el extremo plano
abierto en las caras planas del eje como se muestra.
Inserte la llave más grande sobre la tuerca del eje y
sujetando ambas llaves firmemente, tire la llave más
grande hacia la parte delantera de la máquina para aflojar
y empuje para apretar. Asegúrese de que la tuerca del
eje esté firmemente apretada. No apriete demasiado.
NOTA: El eje del árbol tiene rosca derecha.

Saque la arandela exterior de la hoja del eje y luego saque
la hoja. Asegúrese de que la arandela interior de la hoja
y ambos espaciadores están bien apretados contra el
resalto del eje.
 Coloque la nueva hoja en el árbol (los dientes deben
apuntar hacia el frente, hacia abajo, para que funcione
correctamente la sierra).
 Coloque la arandela y la tuerca del eje en el árbol. Aprié-
telos firmemente.
 Gire la hoja a mano y asegurarse de que gire libremente.
 Revise la separador y ajústela si es necesario.
 Baje la hoja de la sierra y vuelva a instalar la placa
de la garganta.
NOTA: Apriete firmemente los tornillos de la placa
de la garganta. No permita que la placa de la garganta
sobresalga de la superficie de la mesa.
LLAVE
PEQUEÑA
NOTA: COLOQUE LA HOJA ENTRE LA
ARANDELA INTERIOR Y EXTERIOR
EJE
LLAVE
GRANDE
PARA
AFLOJAR
TUERCA
DEL EJE
PARA
APRETAR
ARANDELA EXTERIOR
DE LA HOJA
ARANDELA
INTERIOR DE
LA HOJA
ESPACIADOR
PEQUEÑO
ESPACIADOR
GRANDE
