Conexión eléctrica

SMA Solar Technology AG

36

WB5A_6A-IA-IES114540

Instrucciones de instalación

5.5 Conexión del SMA Power Balancer

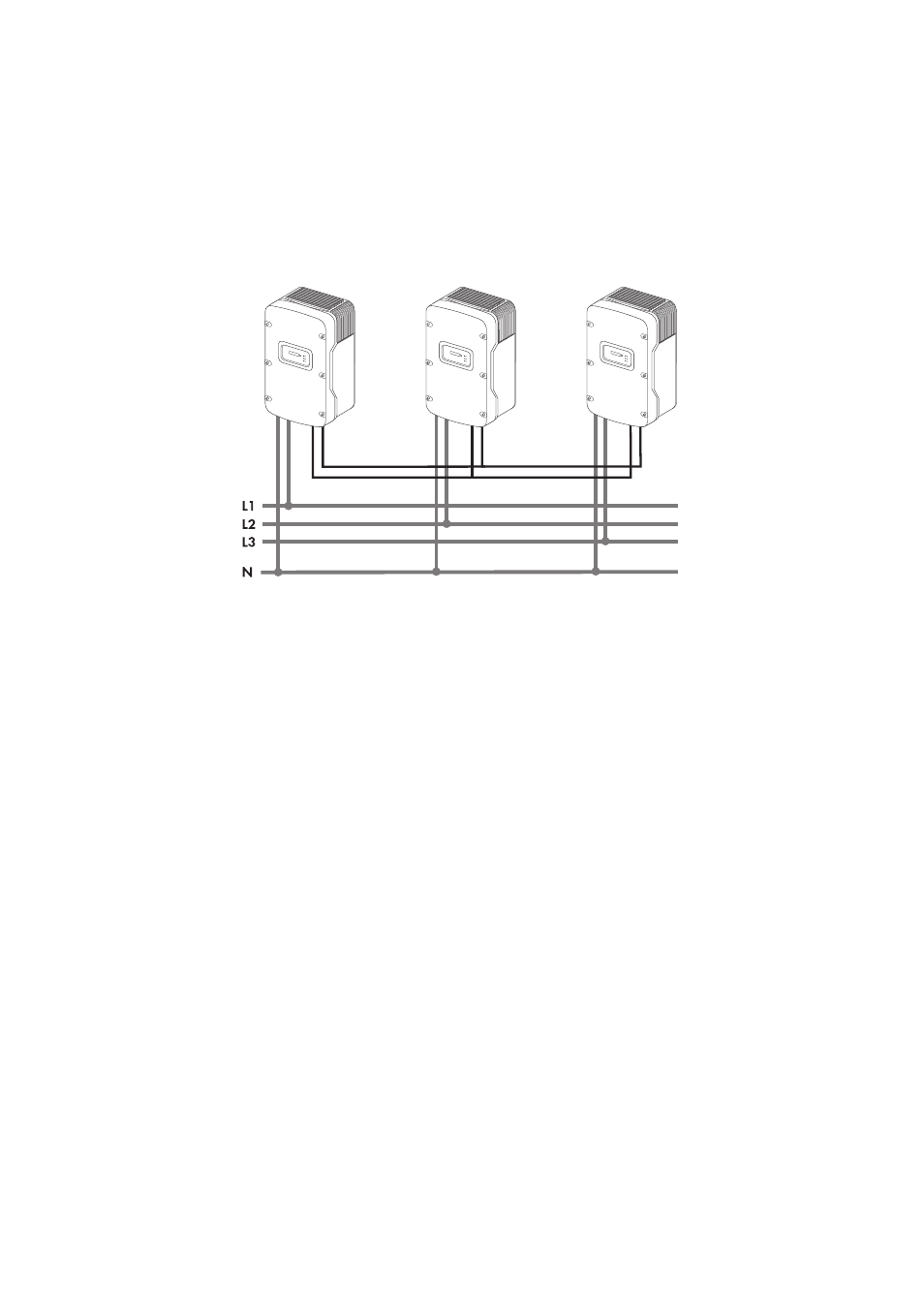

El inversor viene equipado de serie con el SMA Power Balancer. Este permite conectar tres inversores
a un sistema de alimentación trifásico.
Para eso, es preciso que cada uno de los 3 inversores de un grupo esté conectado a un conductor
de fase de la red de baja tensión (L1, L2, L3) diferente.

Al activarse este tipo de conexión, puede determinar cómo deberían reaccionar los otros dos
inversores si el tercer inversor tiene un fallo del equipo o se produce un fallo de tensión de red en su
fase.
Las conexiones para el SMA Power Balancer están separadas galvánicamente del resto del circuito
del inversor.

5.5.1 Configuración

El SMA Power Balancer está activado de fábrica para la configuración de la norma nacional
VDE-AR-N4105-MP o VDE-AR-N4105-HP en los WB 5000A-11 y WB 6000A-11, y ajustado en el
modo de funcionamiento "PowerGuard". El SMA Power Balancer está desactivado de fábrica para
otras normas nacionales en los WB 5000A-11 y WB 6000A-11.
En los WB 5000A/WB 5000A-IT/WB 6000A/WB 6000A-IT, el SMA Power Balancer está
siempre desactivado de fábrica independientemente de la norma nacional configurada.
El SMA Power Balancer puede activarse y configurarse a través de un producto de comunicación.
Para modificar el parámetro "PowerBalancer", necesita un código de acceso personal: el código
SMA Grid Guard. Encontrará el formulario de solicitud para este código en la zona de descargas
de www.SMA-Iberica.com, en la categoría "Certificado" de cada inversor.
Las opciones de configuración se describen a continuación.
